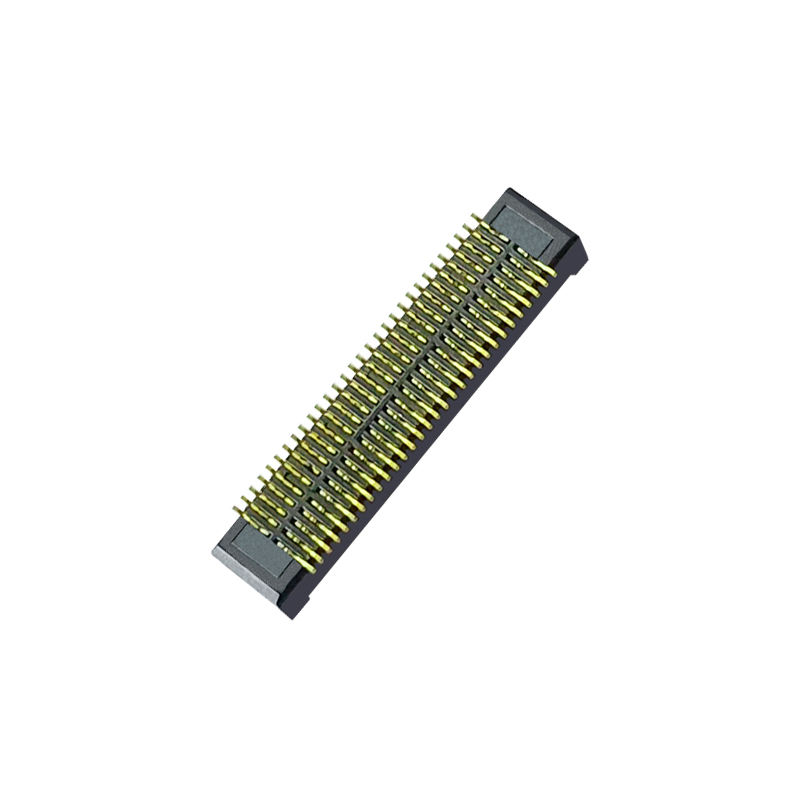

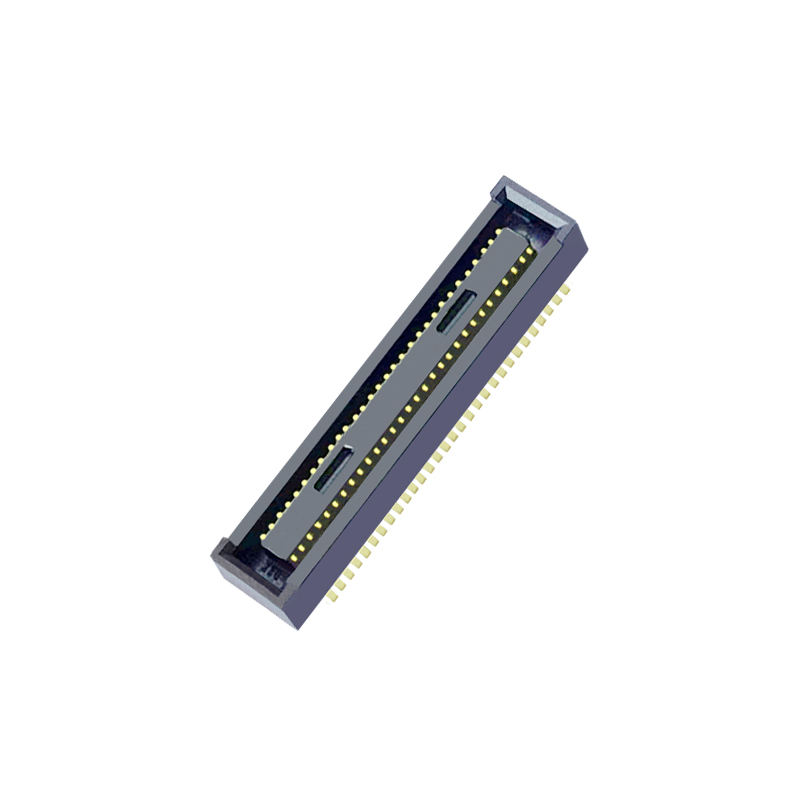

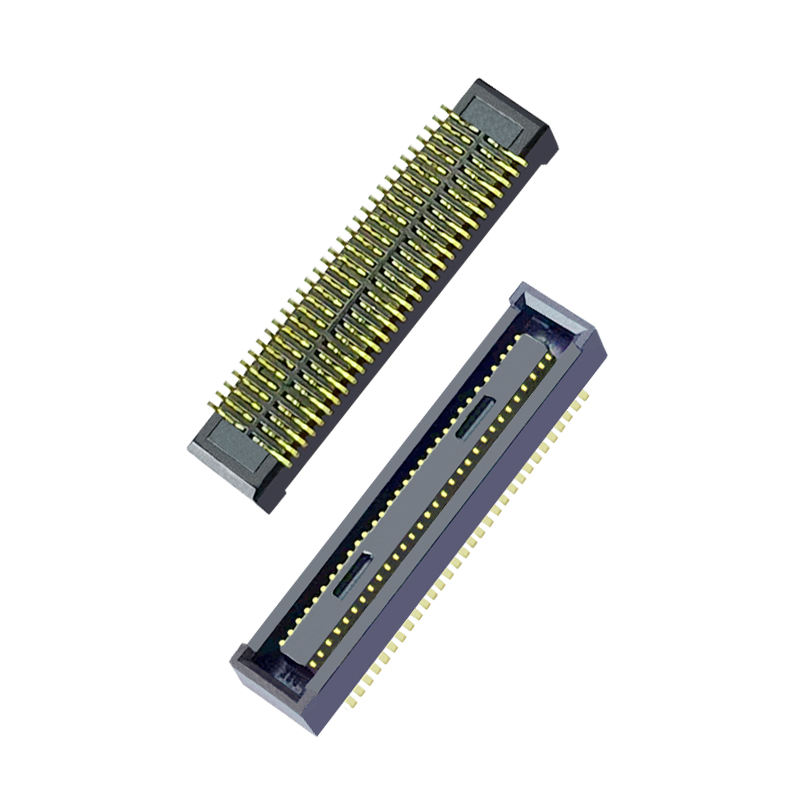

0.4mmピッチ 60Pボード・トゥ・ボード・メッザンヌ・コネクタ HRS DF40TC対応 2.0) -60DS-0.4V 女性ソケットPCBコネクタ

0.4mmピッチ 60Pボード・トゥ・ボード・メッザンヌ・コネクタ HRS DF40TC対応 2.0) -60DS-0.4V 女性ソケットPCBコネクタ

0.4mmピッチ BTBコネクタ 女性ソケット

HRS DF40TC対応PCBコネクタ

60P 板から板のメゾニン接続器

起源の場所:

中国広東省

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

モデル番号:

BTBコネクター

連絡 ください
引金 を 求め て ください
0.4mmピッチ 60Pボード・トゥ・ボード・メッザンヌ・コネクタ HRS DF40TC対応 2.0) -60DS-0.4V 女性ソケットPCBコネクタ
0.4mmピッチ 60Pボード・トゥ・ボード・メッザンヌ・コネクタ HRS DF40TC対応 2.0) -60DS-0.4V 女性ソケットPCBコネクタ 0.4mmピッチ 60Pボード・トゥ・ボード・メッザンヌ・コネクタ HRS DF40TC対応 2.0) -60DS-0.4V 女性ソケットPCBコネクタ 0.4mmピッチ 60Pボード・トゥ・ボード・メッザンヌ・コネクタ HRS DF40TC対応 2.0) -60DS-0.4V 女性ソケットPCBコネクタ
製品詳細
応用:
プリント基板
性別:
女性/男性
関数:
消費者向け製品に使用される
納期:
-40~+105℃
ピンの長さ:
カスタマイズ
メッキ:
金
ハイライト:

0.4mmピッチ BTBコネクタ 女性ソケット

,

HRS DF40TC対応PCBコネクタ

,

60P 板から板のメゾニン接続器

支払いと配送条件
最小注文数量
1000個
価格
Negotiable price
パッケージの詳細
真空パッケージ、カートンの箱
受渡し時間
5～7日
支払条件
L/C、T/T、ペイヤル
供給の能力
3KK個
関連製品
良い価格 0.8mm ピッチ BTBコネクタ 10 20 40 100 ピン 高速伝送 オスコネクタ メスコネクタ オンライン ビデオ

0.8mm ピッチ BTBコネクタ 10 20 40 100 ピン 高速伝送 オスコネクタ メスコネクタ

最高 の 価格 を 入手 する
良い価格 60ピン 青銅容器 0.8mm ピッチ BTB 女性 双列 0.031 ビデオ

60ピン 青銅容器 0.8mm ピッチ BTB 女性 双列 0.031 " PCB アプリケーションのためのボードコネクタ

最高 の 価格 を 入手 する
良い価格 90ピン ダブルロウ PCB基板コネクタ BTB メスソケット 0.4mm ナローピッチ 互換 ボード間 メザニンコネクタ オンライン ビデオ

90ピン ダブルロウ PCB基板コネクタ BTB メスソケット 0.4mm ナローピッチ 互換 ボード間 メザニンコネクタ

最高 の 価格 を 入手 する
良い価格 0.4mm Pitch 80P BTB 男性座席 DF40TC-80DP-0.4 ボードからボードとメザンライン接続器と互換性 オンライン ビデオ

0.4mm Pitch 80P BTB 男性座席 DF40TC-80DP-0.4 ボードからボードとメザンライン接続器と互換性

最高 の 価格 を 入手 する
連絡 ください
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
今連絡してください
製品説明

0.4mm ナローピッチボード・トゥ・ボード・メザンライン・コネクタ 双列12ピン対応 DF40TC-12DP-0.4 男性ボード・コネクタ



製品 ハイライト

  • 盲目 の 交尾 と 自己 調整: 組み込みガイド肋骨 組み立てのオフセットを吸収 手動/自動配列の際にピン損傷を防ぐ
  • 高速性能: PCIe 4.0 / 16Gbps,高速差異ペアのための安定した信号整合性をサポート
  • 制御された交尾高さ: 固定2.0mmスタッキング高さ,コンパクトなスタッキングモジュール設計のための正確なPCBギャップ制御
  • 0.4mm 細いピッチ,60ポジション,SMT 表面搭載女性容器



製品説明

カテゴリー ポイント パラメータ
電気 接触ピッチ 0.4mm

位置 60P

定位電流 0ピンあたり3A

定位電圧 30V AC

接触抵抗 ≤50 mΩ

断熱抵抗 ≥1000 MΩ

電圧に耐える 100V AC / 1分

最大データレート 16 Gbps (PCIe Gen4)
メカニカル 交尾されたスタックの高さ 2.0 mm

交尾 サイクル 最低10サイクル

自己調整 許容性 ±0.33mm XYオフセット

マウントタイプ SMT 表面マウント
材料と塗装 住宅 LCP,UL94V-0

接触材料 銅合金

コンタクトプレート ニッケルバリアの上に金塗装

バリア 溶接防止のニッケル壁
環境 動作温度 -40°C ~ +125°C

準拠性 RoHS,REACH
溶接 リフロープロファイル 鉛のない再流量,IPC/JEDEC J-STD-020に従って

注記 接触領域に手動溶接がない

クロス・レファレンス/代替

直接の足跡と性能に合致する代替品ヒロゼ DF40TC ((2.0)-60DS-0.4V同じPCB地形パターン,交配インターフェース,電気と機械性能.HRSの不足,コスト削減,マルチソース供給戦略のためのドロップイン代替品.代替のためにPCBレイアウトを変更する必要はありません..

0.4mmピッチ 60Pボード・トゥ・ボード・メッザンヌ・コネクタ HRS DF40TC対応 2.0) -60DS-0.4V 女性ソケットPCBコネクタ

製品の特徴

  1. 盲目交配と自己調整のための統合ガイドリブ,不整列による組み立てスクラップを減らす
  2. 溶接剤の反溶接障壁,SMTリフロー中に溶接剤が接触領域に侵入するのを防ぎます
  3. 強化された隔離構造,コンパクトな堆積組の衝撃と振動抵抗
  4. 完全に遮断された接触孔,塵と流体汚染をブロックする
  5. 安定した高周波特性,高速信号伝達のための低クロスストーク
  6. 完全な交配を確認するために触覚クリックフィードバックをクリアします


0.4mmピッチ 60Pボード・トゥ・ボード・メッザンヌ・コネクタ HRS DF40TC対応 2.0) -60DS-0.4V 女性ソケットPCBコネクタ

0.4mmピッチ 60Pボード・トゥ・ボード・メッザンヌ・コネクタ HRS DF40TC対応 2.0) -60DS-0.4V 女性ソケットPCBコネクタ

0.4mmピッチ 60Pボード・トゥ・ボード・メッザンヌ・コネクタ HRS DF40TC対応 2.0) -60DS-0.4V 女性ソケットPCBコネクタ

0.4mmピッチ 60Pボード・トゥ・ボード・メッザンヌ・コネクタ HRS DF40TC対応 2.0) -60DS-0.4V 女性ソケットPCBコネクタ

製品 の 利点

✅ドロップイン 代替: HRS DF40TCシリーズと同じ足跡,ゼロレイアウト改修

✅組み立てに適した: 自己調整設計は,配置オフセットを許容し,組立失敗率が低い

✅安定した高速信号: 高速差異信号のための最適化された接触幾何学

✅SMTリールパッケージ:自動ピック&プレイスマシンと直接互換性

✅複数のソースによるリスク緩和: 単一のサプライヤーのリードタイムと価格変動を避ける

✅工場直結: 柔軟なサンプル&エンジニアリング検証のための小量セットサポート



適用する
  • 産業用制御モジュール
  • 医療用コンパクトな組み込みボード
  • カメラ/ビジョンセンサーモジュール
  • 手持ちの携帯機器
  • SSD/高速ストレージモジュール
  • 自動車用電子補助装置
  • 消費電子機器のPCBソリューション

0.4mmピッチ 60Pボード・トゥ・ボード・メッザンヌ・コネクタ HRS DF40TC対応 2.0) -60DS-0.4V 女性ソケットPCBコネクタ

パッケージ


テープ&リール (リールパッケージ):SMTピック・アンド・プレイスマシン用の標準のリールパッケージング.部品は,再梱包なしで自動生産ラインに直接ロードできます.小批量プロトタイプにはカットテープサービスが利用できます.

0.4mmピッチ 60Pボード・トゥ・ボード・メッザンヌ・コネクタ HRS DF40TC対応 2.0) -60DS-0.4V 女性ソケットPCBコネクタリード タイム

  • サンプル注文: 3 営業日
  • 量産注文: 構成と注文量によって1〜3週間

工場認証とカスタムサービス

認証:ISO9001,RoHS,REACH対応

  • サンプル政策:無料のサンプル,迅速なサンプル公開
  • MOQ:標準部品の低MOQ; 注文されたピン数/スタッキングの高さ
  • パーソナライズ: パーソナライズされたPIN,スタッキングの高さ,プレート厚さ,特別なプロジェクト要件のためのシールドオプション
  • 完全なエンジニアリングサポート:データシート,2D/3D図,PCBフットプリント,要求に応じて試験報告

エンジニア選定ガイドライン

  1. 確認 必要なマッチされたスタックの高さ(DF40TCシリーズから複数の高さバリエーションをサポートします)
  2. PCBの足跡を確認;この部分はHRS DF40TC(2.0)-60DS-0.4Vの土地パターンに一致します.
  3. 高速要求をチェック: PCIe4 / 16Gbps信号では,マッチしたペアルーティングを使用します.
  4. メカニカルチェック:0.33mmの自己調整範囲;過剰な交配力を避ける
  5. SMT: 標準的な鉛のないリフロープロファイルを使用します. 私たちのPCBフットプリントの推奨に応じてスタンシル開口設計
  6. スタックアップシミュレーションやペアリング検証サポートのためにエンジニアチームに連絡してください


よくある質問

Q: カタログはありますか? すべての商品をチェックするために カタログを送信できますか?

A: はい,オンラインで連絡したり,メールでカタログを入手したりできます.

Q: あなたのカタログで商品が見つかりませんログ この製品を作ってくれないか?
A: カタログには,ほとんどの製品が表示されていますが,全部ではありません. 必要な製品と,必要な数だけ教えてください. 持っていない場合は,新しい模具をデザインして製造することもできます.ご参考に普通の模具を作るには 35~45日ほどかかります

Q:サンプルを用意できますか? 試料は無料ですか?
A: はい,私たちはテストのためにコネクタを無料サンプル5〜10pcsを提供します. しかし,あなたは送料を支払う必要があります

Q: 配達時間は?
A: ストック商品は1日以内に配達されます. オーダーメイド商品は5〜7日以内に配達されます.

Q: 注文はどのように送りますか?
A: 小さいパッケージでは,DHL,FedEx,UPS,TNT,EMSなどのエキスプレスで送ってください.それはドアツードアサービスです.大きなパッケージでは,空中または海で送ることができます.私たちは標準輸出箱を使用します.配送中に発生した製品の損傷については,我々は責任を負います.

6Q: どんな支払いを受けますか? 人民幣で支払えますか?
A: T/T (送金),Western Union,PayPal は受け付けます.請求書と同じ金額を受け取れるようにしてください.そして人民元で支払えます.問題ありません.

7Q: あなたの会社の品質管理はどうですか?
A:ISO9001を厳格に遵守します. IQC,OQC,IPQC,QAは,当社の品質部門の10%を占めています.CCDテストは,当社の製品アプリケーションの99%に適用されています.

Q: すべての商品の価格リストを教えてください. 価格リストはありますか?
A: すべての商品の価格リストはありません. 商品がたくさんあるので, リストにすべての価格を記載することは不可能です.材料のコストや量によって常に価格が変化しています詳細と価格リストをあなたに提供します. 詳細は,すべての商品のリストを入力してください.

Q: オーダーメイド製品とオーダーメイドパッケージを作ることができますか?
A: そうです.私たちは多くのカスタマイズした
顧客のために製品 (主にワイヤーハーネス). パーソナライズされた梱包については,問題ありません.私たちはあなたのロゴまたは他の情報をパッケージに貼ることができます.追加費用がかかります..

Q:どんな証明書を持っていますか?
A:CE,CQC,UL,ISO9001,ISO14001,IATF16949,ISO45001,QC080000など
