起源の場所:
中国広東省
ブランド名:
XTKCONN
証明:
CE,SGS,ROHS,ISO9001
モデル番号:
BTBコネクター

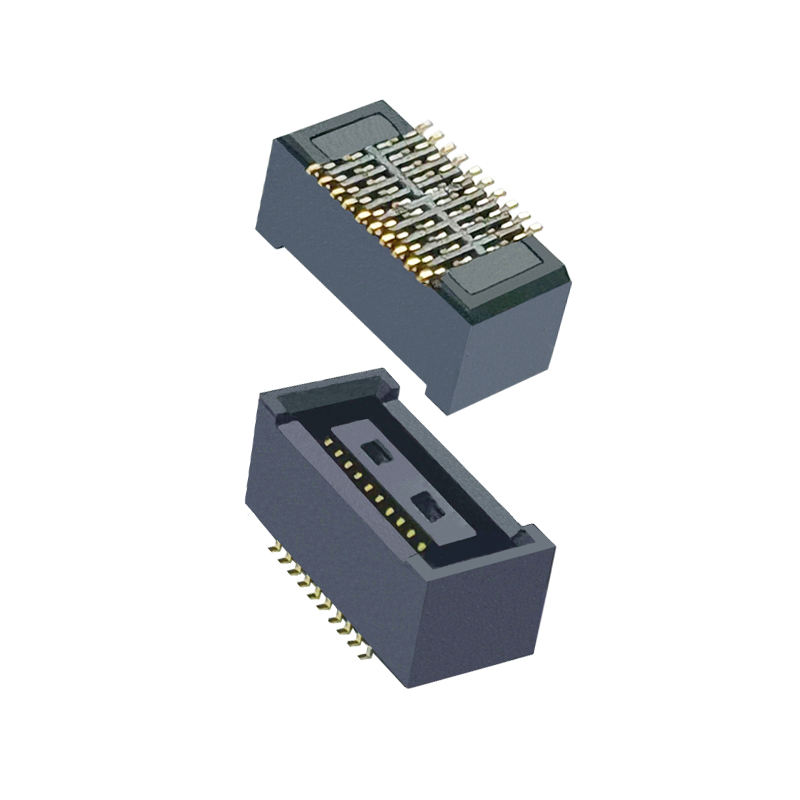

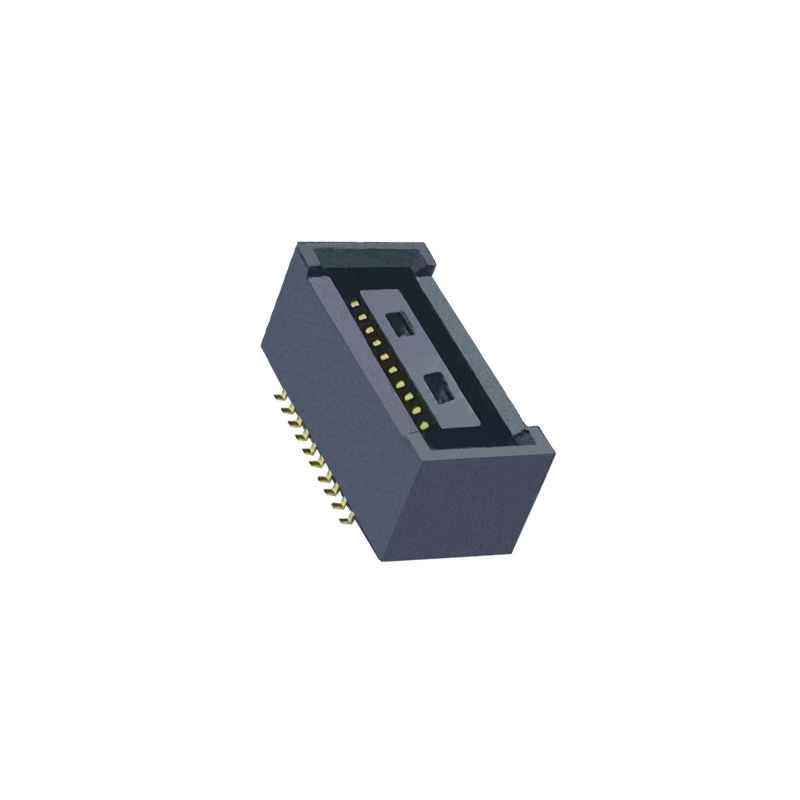

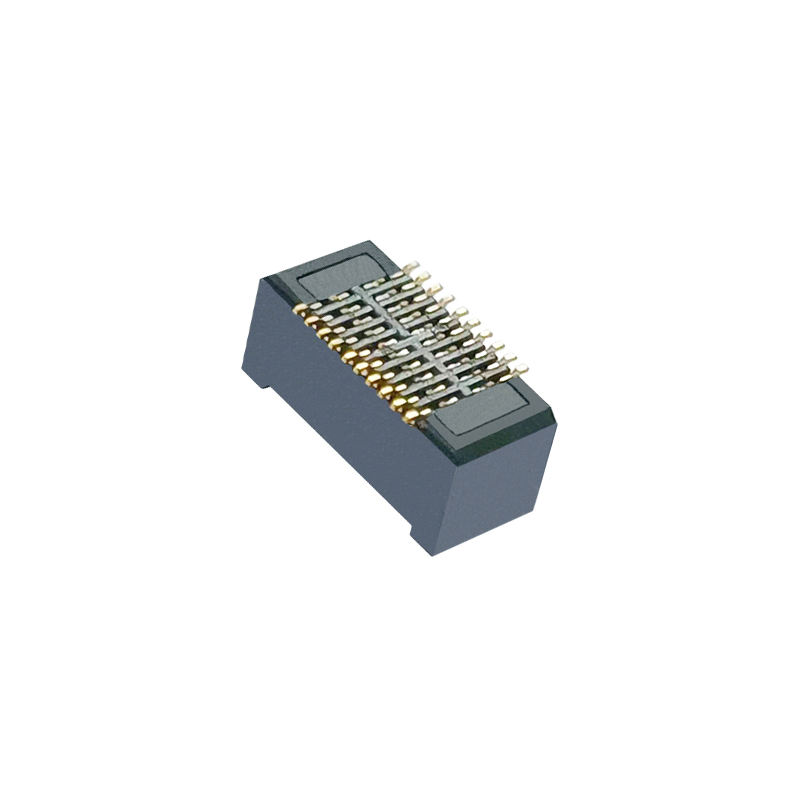

ボード・トゥ・ボード・コネクタ DF40HC (4.0) -20DS-0.4 -0.4mm ピッチ ダブル・ロー BTB 女性
製品 ハイライト
✅ ブラインドマッピング&セルフアライナメント:ガイドリブは ±0.33mm XY 浮遊容量を提供し,PCB組立のオフセットを吸収し,ブラインドドッキング中にピンダメージを回避します
✅高速信号性能: 20Gbpsまでサポートし,MIPI,USB3.1 Gen2,PCIe信号伝送に完全に適合しています
✅固定マット高度:4.0mm:制御されたPCBギャップのための正確なスタック高度制御,安定したマルチボード機械設計
✅SMTテープ&リールパッケージング:大量生産のための自動ピック&プレイスマシンと直接互換性
✅ 溶接防止の壁:ニッケル製の壁は,溶接が接触部位に浸透するのを防ぎ,溶接の出力を向上させます
製品説明
| カテゴリー | ポイント | 仕様 |
|---|---|---|
| 電気 | ピッチ | 0.4mm |
| ピン数 / 行数 | 20ピン,ダブルライン | |
| コントクト毎の電流量 | 0.3 A | |
| 定位電圧 | 30V DC | |
| 接触抵抗 | ≤30 mΩ | |
| 断熱抵抗 | ≥500 MΩ @ 500V DC | |
| 電圧 に 耐える | 250V AC 1分間 | |
| メカニカル | 交尾した身長 | 4.0 mm |
| 自動調整範囲 | X/Y軸 ±0.33 mm | |
| 交尾 サイクル | 最低30サイクル | |
| マウントタイプ | SMT 表面固定装置 | |
| 材料と塗装 | 住宅 | LCP,UL94 V-0 |
| 接触材料 | リンゴ 銅 | |
| 交尾エリアの塗装 | ニッケルバリアの上にゴールドプレート (0.2μm) | |
| ターミナル・プレート | シナとニッケル | |
| 環境 | 動作温度 | -35°C ~ +85°C |
| 準拠性 | RoHS,REACH | |
| 溶接ガイド | リフロープロファイル | 標準SMTリフロー,ピーク温度 ≤260°C,最大10秒 |
この女性用容器はピン・トゥ・ピン,フットプリントはHirose DF40HC (4.0)-20DS-0.4V (51) と互換性があるエンジニアはプロトタイプ検証と大量生産のためのドロップイン代替品として使用できます. 同じPCBフットプリント,同じマッピングインターフェース,PCBの再設計は必要ありません.
差別化注意: 工場直供,短期間,柔軟なMOQ,安定した長期供給 国際ブランドの不足と価格変動を回避する.
製品の特徴
パッケージ
テープ&リール (リールパッケージ):SMTピック・アンド・プレイスマシン用の標準のリールパッケージング.部品は,再梱包なしで自動生産ラインに直接ロードできます.小批量プロトタイプにはカットテープサービスが利用できます.
リード タイム
認証:ISO9001,RoHS,REACH
よくある質問
Q: カタログはありますか? すべての商品をチェックするために カタログを送信できますか?
