起源の場所:
中国広東省
ブランド名:
XTKCONN
証明:
CE,SGS,ROHS,ISO9001
モデル番号:
BTBコネクター

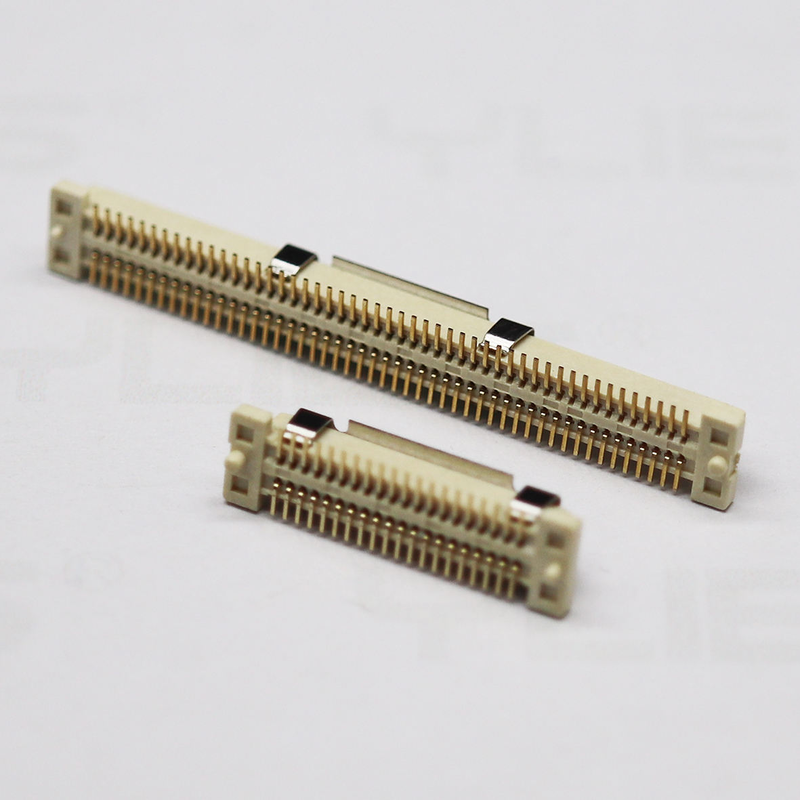

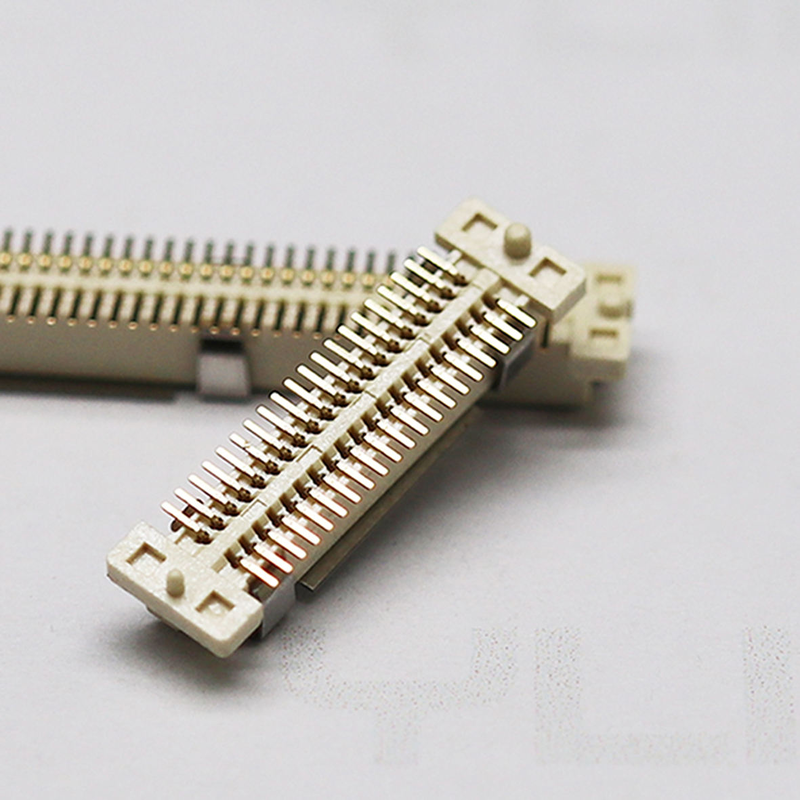

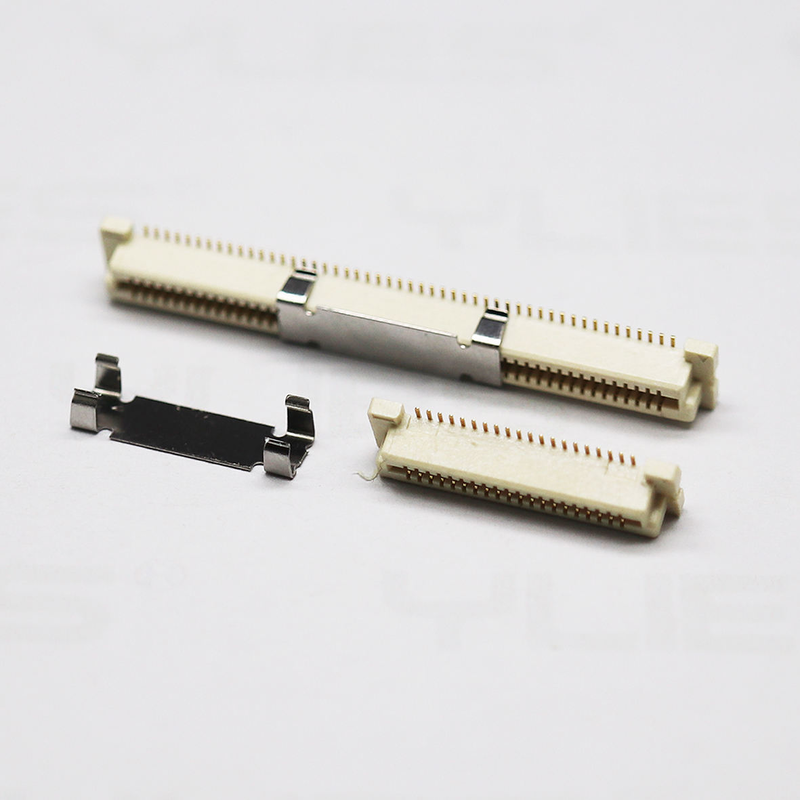

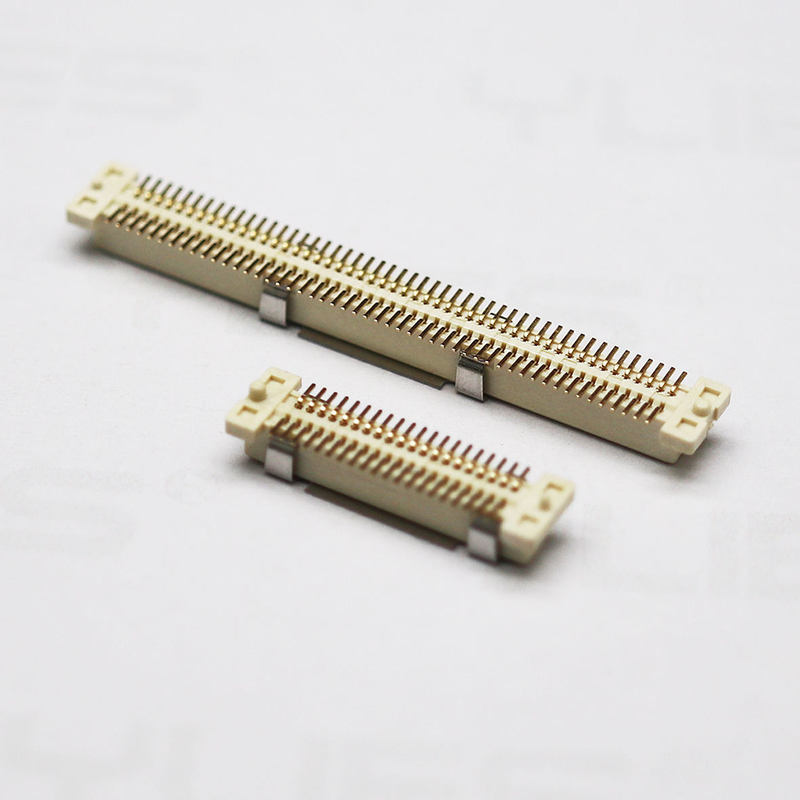

BTBコネクタ 0.8mmピッチ デュアルスロット SMT SMD メス・オス PCB基板間コネクタ
製品ハイライト
✅ ブラインド嵌合＆セルフアライメント アンチミスアライメント設計: 内蔵ガイドリブ＆アンチキーイング構造がPCBアセンブリ公差を吸収し、手動/自動嵌合時のピン損傷を防ぎます。 ✅ 高速信号インテグリティ: 安定した高速データ伝送のための最適化されたコンタクト形状、高密度PCBスタッキングのための低クロストーク。
✅ 複数の嵌合高さオプション: 標準的なスタッキング高さが利用可能で、多層PCBモジュラー設計に柔軟に対応します。
✅ デュアルスロットSMT構造: オス＆メスSMD表面実装、標準PCBリフロープロセスに対応。
製品説明
| カテゴリ | パラメータ | 詳細 |
|---|---|---|
| 電気 | ピッチ | 0.8 mm |
| 定格電流 | 0.5 A/コンタクト | |
| 定格電圧 | 50 V AC/DC | |
| 接触抵抗 | ≤ 25 mΩ (初期) | |
| 絶縁抵抗 | ≥ 10 GΩ | |
| 耐電圧 | 250 V AC, 1分 | |
| 機械 | 嵌合サイクル | 最低500サイクル |
| 嵌合公差 | ブラインド嵌合用XYセルフアライメント公差 | |
| 実装タイプ | SMT / SMD表面実装 | |
| 構造 | デュアルスロット、オス+メスセット | |
| 材質＆メッキ | ハウジング | LCP, UL94V-0, 高温耐性 |
| コンタクト材質 | 銅合金 | |
| コンタクトメッキ | コンタクトエリアは金メッキ、ニッケルアンダープレート | |
| 終端メッキ | ニッケル上のマットスズ | |
| 環境 | 動作温度 | -40℃～+105℃ |
| 準拠 | RoHS, REACH, ハロゲンフリーオプション | |
| はんだ付けガイド | リフロープロファイル | 鉛フリーリフロー、ピーク温度≤260℃、IPC/JEDEC J-STD-020に準拠 |
JAE KX14/KX15シリーズ、ヒロセFX18シリーズ、モレックス0.8mmピッチBTBデュアルスロットシリーズのピン・トゥ・ピンフットプリント互換代替品。
注意: PCBレイアウト前にスタック高さとピン数を検証してください。データシートと3D STEPを提供しますので、CADで確認してください。
製品特徴
▶ アセンブリ失敗率の低下: アンチダミーキー+セルフアライメント公差により、PCBスタックアップオフセット問題を解決し、生産 rework コストを削減します。 ▶
産業用制御モジュール: チューニングされたコンタクト構造により、高密度基板の信号インテグリティを維持します。 ▶ ドロップイン交換
産業用制御モジュール工場直販: サンプルと量産リードタイムが速く、出荷前に完全なQCテストを実施します。 ▶
産業用制御モジュール: データシート、2D図面、3D STEP、PCBランドパターンを提供し、レイアウト検証に役立てます。アプリケーション
産業用制御モジュール医療用電子機器IoTゲートウェイ
ディスプレイモジュール
車載補助電子機器
ハンドヘルドデバイス
通信ボードスタッキング
AIセンサーモジュール
パッケージング
テープ＆リール（リールパッケージ）：
SMTピック＆プレスマシン用の標準リールパッケージ。部品は再梱包なしで自動生産ラインに直接ロードできます。少量プロトタイプ用にカットテープサービスも利用可能です。
リードタイム
サンプル注文：3営業日
量産注文：1～3週間（構成と注文数量によります）工場認証＆カスタムサービス
A: 当社のカタログにはほとんどの製品が掲載されていますが、すべてではありません。必要な製品と数量をお知らせください。もし当社にない場合でも、新しい金型を設計・製作して生産することも可能です。参考までに、通常の金型製作には約35～45日かかります。
Q: サンプルを提供してもらえますか？これらのサンプルは無料ですか？
