製品説明

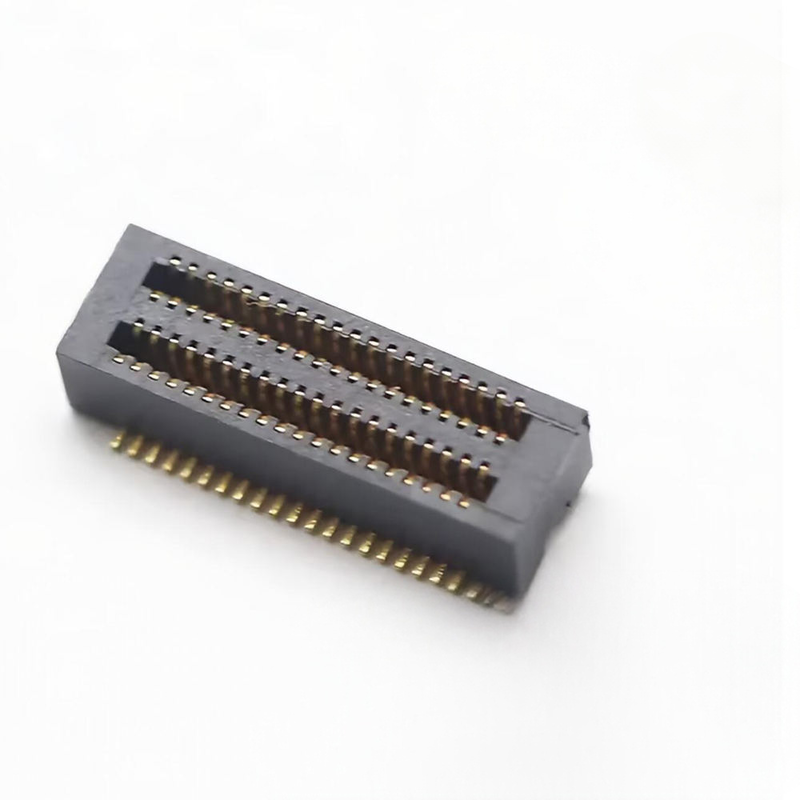

0.5mmピッチ基板対基板コネクタ BTB オス・メスペア嵌合高さ 3.0-4.5mm 10-100P スマートフォン & 医療用PCB向け

製品ハイライト

✅ ブラインド嵌合 & セルフアライメントによる誤嵌防止設計: ガイドポスト内蔵で基板実装公差を吸収し、ブラインド実装時のピン損傷を回避します。

✅ 高速信号インテグリティ: 最適化されたコンタクト形状で安定した高速伝送を実現し、コンパクトな医療・モバイル基板スタックでのクロストークを低減します。

✅ 柔軟な嵌合高さ: 3.0～4.5mm のスタック高さオプションで、ほとんどのスマートフォンおよび医療機器の基板ギャップ要件に対応します。

✅ ファインピッチ 0.5mm、10～100ポジション: 低～中I/Oのコンパクト基板相互接続に対応する幅広いピン数範囲。

✅ SMDテープ＆リールパック: 自動ピック＆プレース機に直接対応。

製品説明

カテゴリ	品名	仕様
電気	ピッチ	0.5 mm
	ピン数	10～100 P
	嵌合高さ	3.0 / 3.5 / 4.0 / 4.5 mm
	定格電流	信号ピンあたり 0.5 A
	定格電圧	50 V DC
	接触抵抗	≤ 30 mΩ
	絶縁抵抗	≥ 500 MΩ
	耐電圧	200 V AC、1分間、破壊なし
機械	嵌合回数	≥ 500 回
	動作温度	-40℃～+85℃
	嵌合/離脱力	低挿入力、クリック音による確実な嵌合フィードバック
材質＆メッキ	コンタクト材質	リン青銅

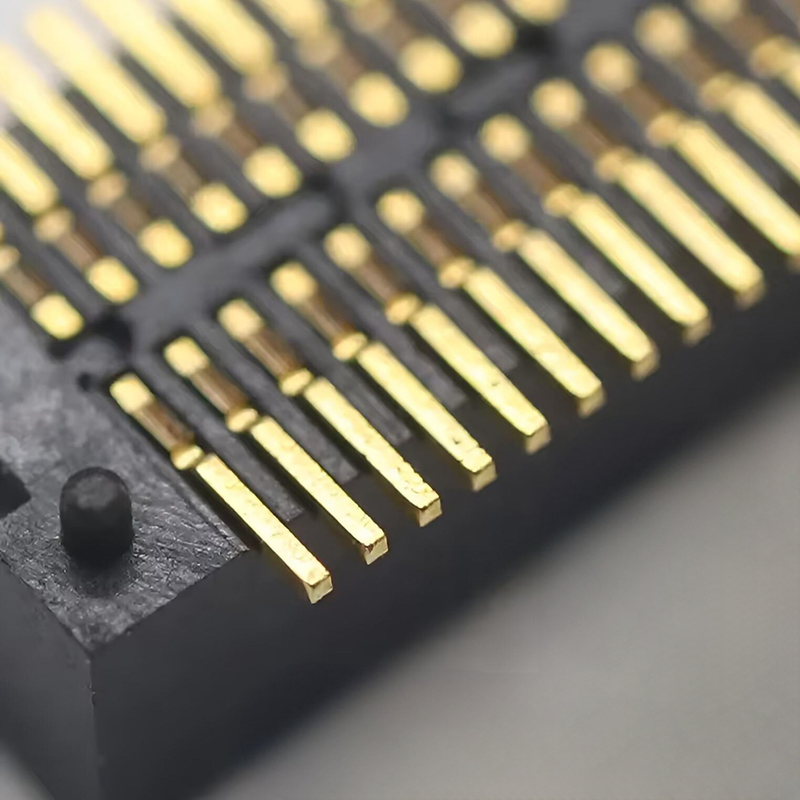

	コンタクトメッキ	嵌合部: 金メッキ; はんだテール: スズメッキ、Niバリア
	ハウジング	LCP / UL94-V0 高耐熱樹脂
環境＆はんだ付け	RoHS & ハロゲンフリー	準拠
	リフロープロファイル	ピーク 260℃ max、30秒保持、鉛フリーリフロー対応
	手はんだ	≤350℃、≤3秒、プラスチックハウジングへの直接接触を避ける

互換品 / 代替品

Molex SlimStack、JAE、Hirose 0.5mm ファインピッチ BTB シリーズのフットプリント互換ドロップイン代替品。

同一基板フットプリントで、主要な基板再設計は不要です。
当社の強化されたセルフアライメントガイドは、自動実装時の標準OEMシリーズと比較して歩留まりを向上させます。

注意: レイアウト確定前に正確なピン数とスタック高さを確認してください。

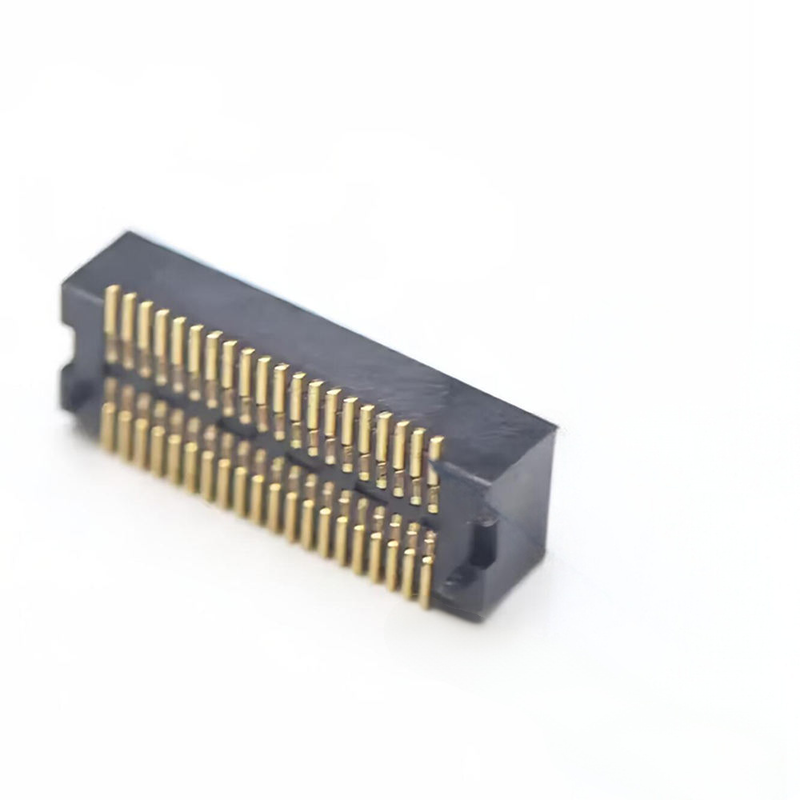

0.5mmピッチボード対ボードコネクタ BTB 男性女性ペア交配高さ3.0-4.5mm 10-100P スマートフォン&医療PCB用

製品特徴

逆挿入防止＆ブラインド嵌合ガイドポスト内蔵で、手動/ロボット実装時の逆挿入やピン曲がりを防止します。
デュアルビームコンタクト構造により、振動や熱サイクル下でも安定した接触抵抗を維持します。
LCP高耐熱ハウジングは、変形なく鉛フリーSMTリフローに対応します。
コンパクトな垂直スタッキング形状で、ポータブル医療機器やモバイル機器の基板スペースを節約します。
複数の嵌合高さとピン数で利用可能、スタック基板ギャップに合わせて柔軟に対応します。

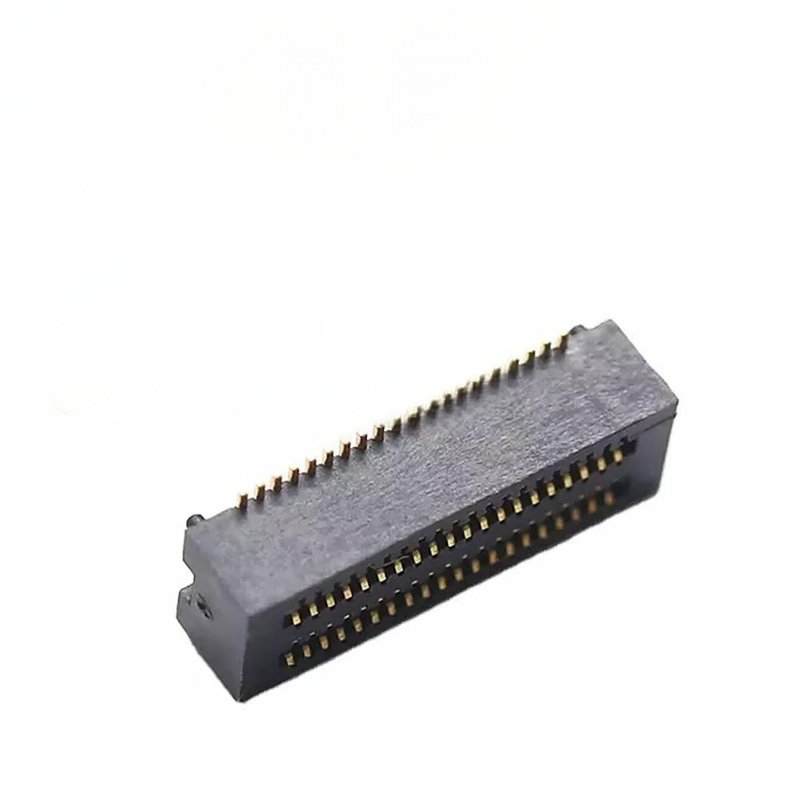

0.5mmピッチボード対ボードコネクタ BTB 男性女性ペア交配高さ3.0-4.5mm 10-100P スマートフォン&医療PCB用

製品の利点

実装公差に強い: セルフアライメント機能が小さな位置ずれを吸収し、医療機器やスマートフォンの量産における実装スクラップ率を低減します。
一貫した高速性能: チューニングされたコンタクト構造により、コンパクトなスタック基板での高速シリアルリンクの信号インテグリティを維持します。
医療グレード準拠オプション: RoHS、ハロゲンフリー、クリーン製造が医療機器プロジェクトで利用可能です。
フルSMTリールパッケージ: 自動ピック＆プレースラインに対応、再梱包不要です。
迅速なサンプル＆カスタマイズ: エンジニアリングサンプルを迅速に提供、ご要望に応じてカスタムピン数/スタック高さも可能です。

用途

スマートフォン内部基板スタッキング相互接続
ポータブル医療機器: 患者モニター、ハンドヘルド診断機器
ウェアラブルエレクトロニクス
コンパクトIoTモジュール
ハンドヘルド民生用電子機器

0.5mmピッチボード対ボードコネクタ BTB 男性女性ペア交配高さ3.0-4.5mm 10-100P スマートフォン&医療PCB用

パッケージ

テープ＆リール（リールパッケージ）: SMTピック＆プレース機用の標準リールパッケージ。部品は再梱包なしで自動生産ラインに直接ロードできます。少量プロトタイプ用にカットテープサービスも利用可能です。

0.5mmピッチボード対ボードコネクタ BTB 男性女性ペア交配高さ3.0-4.5mm 10-100P スマートフォン&医療PCB用

リードタイム

サンプル注文: 3営業日
量産注文: 1～3週間（構成と注文数量による）

工場認証＆カスタムサービス

認証: ISO9001、RoHS、REACH準拠
サンプルポリシー: 無料サンプル対応、迅速なサンプル提供
MOQ: 標準部品は低MOQ; カスタム構成は評価によるMOQ
カスタム対応: カスタムピン数、嵌合スタック高さ、メッキ厚、機械的改造、図面/仕様に基づく特殊パッケージ。

エンジニア向け選択ガイド

まず実際の基板スタックギャップを確認し、対応する嵌合高さ（3.0～4.5mm）を選択してください。
基板レイアウト前にピン数を確認し、信号/電源ピンを定義してください。
実装プロセスにロボットスタッキングがある場合や視覚アクセスが制限されている場合は、ブラインド嵌合バージョンを使用してください。
医療プロジェクトの場合は、サンプル段階で医療グレードの材料と完全材料証明書を指定してください。
量産注文のデフォルトはリールパッケージです。バッグパッケージが必要な場合は事前にご連絡ください。

よくある質問

Q: カタログはありますか？すべての製品を確認するためにカタログを送ってもらえますか？

A: はい、オンラインでお問い合わせいただくか、Eメールを送信してカタログを入手できます。

Q: カタログに製品が見つかりません。この製品を作ってもらえますか？A: 当社のカタログにはほとんどの製品が掲載されていますが、すべてではありません。必要な製品と数量をお知らせください。もし当社にない場合でも、新しい金型を設計・製造して生産することも可能です。参考までに、通常の金型製造には約35～45日かかります。

Q: サンプルを提供してもらえますか？これらのサンプルは無料ですか？

A: はい、テスト用にコネクタの無料サンプルを5～10個提供しています。ただし、送料はお客様負担となります。

Q: 納期はどうですか？

A: 在庫品は1日以内に納品されます。カスタム品は5～7日以内に納品されます。

Q: 注文の発送はどうなりますか？

A: 小さな荷物は、DHL、FedEx、UPS、TNT、EMSなどのExpress便で発送します。これはドアツードアサービスです。大きな荷物は、航空便または船便で発送できます。標準的な輸出用カートンを使用します。配送中の製品の損傷については、当社が責任を負います。

6. Q: どのような支払い方法を受け付けていますか？RMBで支払えますか？

A: T/T（銀行振込）、Western Union、PayPalを受け付けています。請求書と同じ金額を受け取れるようにしてください。RMBでの支払いも可能です。問題ありません。

7. Q: 御社の品質管理はどうなっていますか？

A: ISO9001に厳密に従っています。品質管理部門の10%がIQC、OQC、IPQC、QAを担当しています。当社の製品アプリケーションの99%にCCDテストが適用されています。

Q: すべての製品の価格表はありますか？価格表はありますか？

A: すべての製品の価格表はありません。製品数が非常に多いため、すべての価格をリストにすることは不可能であり、材料費や数量によって価格は常に変動しています。必要なすべての品目のリストをいただければ、一つ一つ慎重に確認し、仕様と価格リストを提供します。

Q: カスタム製品とカスタムパッケージを作成できますか？

A: はい。以前にも多くのお客様にカスタム製品（主にワイヤーハーネス）を作成しました。カスタムパッケージについては問題ありません。お客様のロゴやその他の情報をパッケージに記載できます。ただし、追加費用が発生することをご了承ください。

Q: どのような認証を持っていますか？

A: CE、CQC、UL、ISO9001、ISO14001、IATF16949、ISO45001、QC080000など
