Name: 0.4mmピッチボードとボードとメザンライン接続器 直角接続器 オルタナティブHRS DF40C-80DP-0.4V ((51)
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: BTBコネクター
Price: 4.01 USD
Availability: InStock

家へ > 製品 > BTBのコネクター >

0.4mmピッチボードとボードとメザンライン接続器直角接続器オルタナティブHRS DF40C-80DP-0.4V ((51)

0.4mmピッチのBTB接続器

直角メゾナイン接続器

HRS DF40C コネクタの代替

起源の場所:

中国広東省

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

モデル番号:

BTBコネクター

連絡ください

引金を求めてください

製品詳細

応用:

プリント基板

性別:

女性/男性

関数:

消費者向け製品に使用される

納期:

-40~+105℃

ピンの長さ:

カスタマイズ

メッキ:

金

ハイライト:

0.4mmピッチのBTB接続器

直角メゾナイン接続器

HRS DF40C コネクタの代替

支払いと配送条件

最小注文数量

1000個

価格

Negotiable price

パッケージの詳細

真空パッケージ、カートンの箱

受渡し時間

5～7日

支払条件

L/C、T/T、ペイヤル

供給の能力

3KK個

0.8mm ピッチ BTBコネクタ 10 20 40 100 ピン高速伝送オスコネクタメスコネクタ

最高の価格を入手する

ビデオ

60ピン青銅容器 0.8mm ピッチ BTB 女性双列 0.031 " PCB アプリケーションのためのボードコネクタ

最高の価格を入手する

ビデオ

90ピンダブルロウ PCB基板コネクタ BTB メスソケット 0.4mm ナローピッチ互換ボード間メザニンコネクタ

最高の価格を入手する

ビデオ

0.4mm Pitch 80P BTB 男性座席 DF40TC-80DP-0.4 ボードからボードとメザンライン接続器と互換性

最高の価格を入手する

連絡ください

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

今連絡してください

製品説明

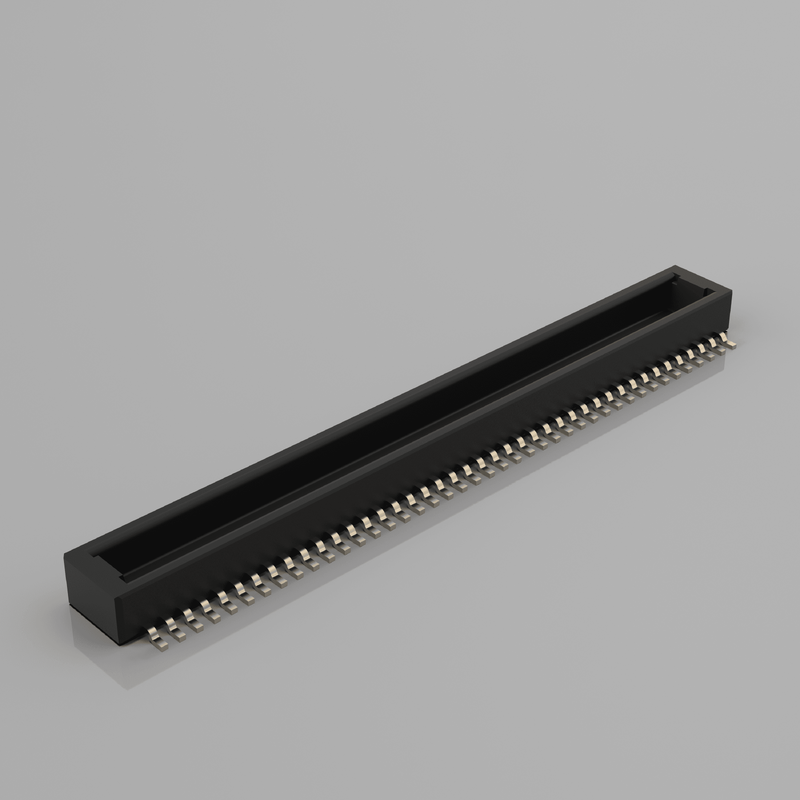

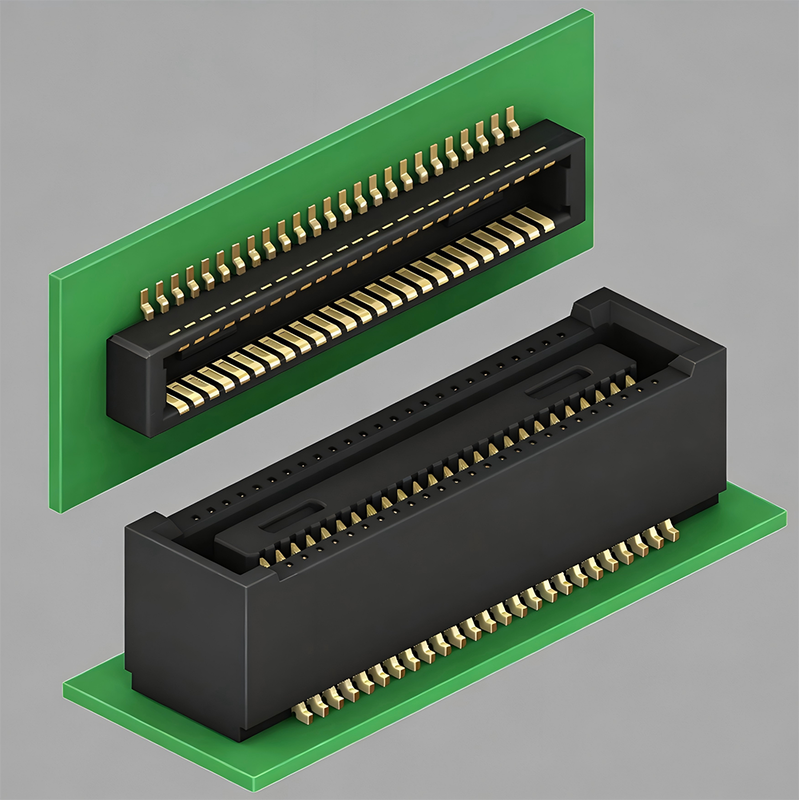

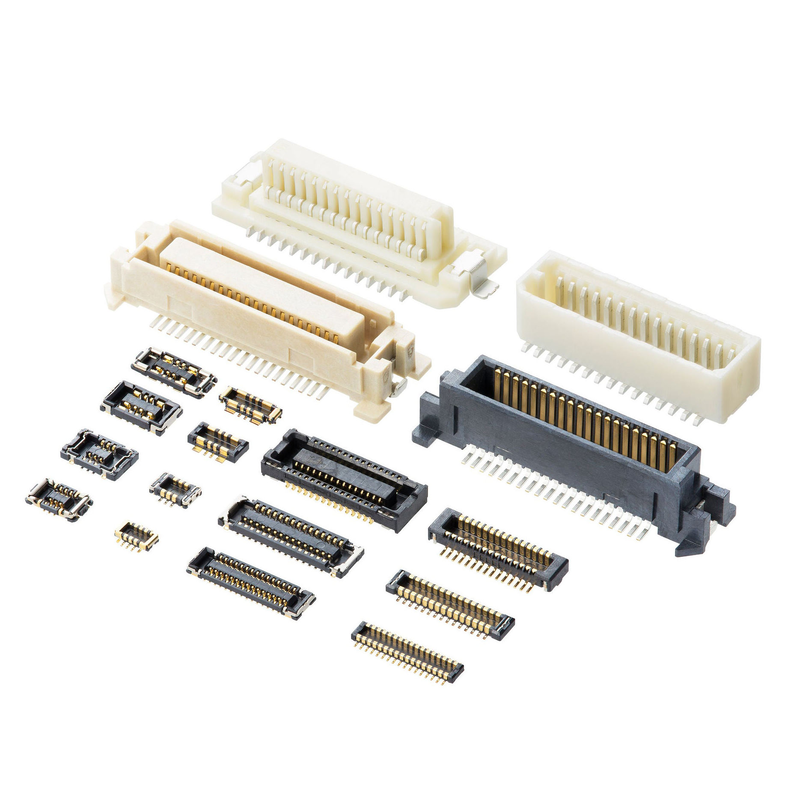

0.4mm ピッチボード・ツー・ボード & メザニンコネクタライトアングルコネクタ代替 HRS DF40C-80DP-0.4V(51)

製品ハイライト

ブラインド嵌合 & セルフアライメント + 誤嵌合防止設計: ガイドリブ内蔵、基板実装オフセット許容、ブラインド嵌合時のピン損傷防止、実装歩留まり向上。
高速信号インテグリティ: 最大20Gbps対応、PCIe、USB3.1 Gen2、MIPI、SATA高速差動信号と互換性あり。
柔軟な嵌合高さオプション: 複数スタック高さ選択可能（1.5 / 2.0 / 3.0 / 3.5 / 4.0 mm）、多層メザニン基板スタッキング要件に対応。
80ポジション、0.4mmファインピッチ、ライトアングルSMT実装: 高密度基板レイアウト向けのコンパクトフットプリント。

製品説明

カテゴリ	アイテム	パラメータ
電気的性能	コンタクトピッチ	0.4 mm
	コンタクト数	80ピン、デュアルロウ
	定格電流（コンタクトあたり）	0.3 A
	定格電圧	DC 30 V
	最大接触抵抗	≤90 mΩ
	絶縁抵抗	≥500 MΩ
	耐電圧	100 V AC
	最大伝送レート	20 Gbps
機械的性能	嵌合高さ	1.5 / 2.0 / 3.0 / 3.5 / 4.0 mm オプション
	嵌合サイクル	≥30 サイクル
	実装タイプ	ライトアングルSMT
	セルフアライメント許容差	X-Y方向実装オフセット補償
材質 & メッキ	ハウジング材質	LCP、UL94 V-0 難燃性
	端子材質	リン青銅
	コンタクトメッキ	コンタクトエリアは金メッキ、ニッケルバリアでハンダウィッキングを防止
環境	動作温度	-35℃ ~ +85℃
	準拠	RoHS、REACH
ハンダ付けガイド	リフロープロファイル	標準鉛フリーSMTリフロー；ハンダウィッキング防止バリア設計により、コンタクトゾーンへのハンダの浸入を回避

相互参照 / 代替品

直接代替品HRS DF40C-80DP-0.4V(51)。ピン配置、フットプリント、スタック高さ、嵌合インターフェースは完全に一致。基板再設計なしのドロップイン交換。相互参照：ヒロセ電機 DF40Cシリーズ、アンフェノール BergStak 0.4 mm ファインピッチ B2B メザニンコネクタと同等。

製品特徴

0.4mmピッチボードとボードとメザンライン接続器直角接続器オルタナティブHRS DF40C-80DP-0.4V ((51)

誤嵌合防止ガイド構造、ブラインド嵌合＆セルフアライメント対応、基板スタッキング位置ずれを吸収。

ニッケルバリア端子設計、SMTリフローハンダ付け時のハンダウィッキングを効果的に防止。
衝撃吸収リブ付き強化ハウジングにより、振動・耐衝撃性を向上。
ライトアングルSMT端子、自動実装に最適化されたピック＆プレースパッド。
高周波最適化端子形状により、安定した高速信号インテグリティを維持。
コンパクトなロープロファイルメザニンスタッキング設計、デバイス内部スペースを節約。
製品の利点

0.4mmピッチボードとボードとメザンライン接続器直角接続器オルタナティブHRS DF40C-80DP-0.4V ((51)

ドロップイン交換

: 基板レイアウト変更不要、HRS DF40C-80DP-0.4V(51)の直接代替品、輸入ブランドのリードタイム長期化・供給不足リスクを軽減。安定した高速性能
: 高速差動インターフェース向けのインピーダンス制御を調整。高い実装歩留まり
: ブラインド嵌合＆誤挿入防止キー設計により、逆挿入やピン曲がりを防止。自動化対応
: 標準リールパッケージでSMTピック＆プレースに対応。工場カスタマイズ可能
: プロジェクト要件に応じてスタック高さ、ピン数、メッキ厚さを調整。用途

高速メザニン基板スタッキング用：

医療画像モジュール

産業用制御基板
カメラ＆MIPIセンサーモジュール
ポータブル民生用電子機器
エッジコンピューティング＆組み込みシステム
光通信サブアセンブリ
梱包

0.4mmピッチボードとボードとメザンライン接続器直角接続器オルタナティブHRS DF40C-80DP-0.4V ((51)

SMTピック＆プレース機用の標準リール梱包。部品は再梱包なしで自動生産ラインに直接ロードできます。小ロットプロトタイプ用にカットテープサービスも利用可能です。リードタイム

0.4mmピッチボードとボードとメザンライン接続器直角接続器オルタナティブHRS DF40C-80DP-0.4V ((51)

サンプル注文：3営業日

量産注文：1〜3週間（構成および注文数量による）
工場認証 & カスタムサービス

認証：ISO9001、RoHS、REACH準拠

サンプルポリシー：無料サンプル対応、迅速なサンプル対応
MOQ：標準部品は低MOQ；カスタム構成は評価によるMOQ
カスタム対応：図面/仕様に応じたカスタムピン数、嵌合スタック高さ、メッキ厚さ、機械的変更、特殊梱包。
エンジニア向け選択ガイド

まず必要な嵌合スタック高さを確認してください。これはメザニン基板スタックアップの主要寸法です。

必要な高速インターフェース帯域幅（≤20Gbps）を確認してください。
基板スペースを確認してください。ライトアングルSMTフットプリントは元のHRS DF40C-80DP-0.4V(51)と一致します。
アプリケーションに振動/衝撃環境がある場合は、嵌合サイクルと動作温度範囲を確認してください。
量産前に信号インテグリティテストとSMT実装検証のために無料サンプルをリクエストしてください。
よくある質問

Q: カタログはありますか？すべての製品を確認するためにカタログを送ってもらえますか？

A: はい、オンラインでお問い合わせいただくか、Eメールを送信してカタログを入手できます。

Q: カタログに製品が見つかりません。この製品を作ってもらえますか？

A: カタログにはほとんどの製品が掲載されていますが、すべてではありません。必要な製品と数量をお知らせください。もし当社にない場合でも、新しい金型を設計・製造して生産することも可能です。参考までに、通常の金型製造には約35〜45日かかります。Q: サンプルを提供してもらえますか？これらのサンプルは無料ですか？

A: はい、テスト用にコネクタの無料サンプルを5〜10個提供しています。ただし、送料はお客様負担となります。

Q: 納期はどうですか？

A: 在庫品は1日以内に発送します。カスタム品は5〜7日以内に発送します。

Q: 注文の発送はどうなりますか？

A: 小包の場合は、DHL、FedEx、UPS、TNT、EMSなどのエクスプレスで発送します。これはドアツードアサービスです。大きな荷物の場合は、航空便または船便で発送できます。標準的な輸出用カートンを使用します。配送中の製品の損傷については、当社が責任を負います。

6. Q: どのような支払い方法を受け付けますか？人民元で支払えますか？

A: T/T（電信送金）、ウェスタンユニオン、PayPalを受け付けています。請求書と同じ金額を受け取れるようにしてください。人民元での支払いも可能です。問題ありません。

7. Q: 貴社の品質管理はどうなっていますか？

A: ISO9001に厳密に従っています。品質部門の10％をIQC、OQC、IPQC、QAが占めています。CCDテストは、当社製品アプリケーションの99％に適用されています。

Q: すべての製品の価格表はありますか？価格表はありますか？

A: すべての製品の価格表はありません。アイテムが非常に多いため、すべての価格をリストにすることは不可能であり、材料費や数量によって価格は常に変動しています。必要なすべてのアイテムのリストを提供していただければ、一つ一つ慎重に確認し、仕様と価格リストを提供します。

Q: カスタム製品とカスタム梱包はできますか？

A: はい。以前にも多くのお客様にカスタム製品（主にワイヤーハーネス）を製造しました。カスタム梱包については、問題ありません。お客様のロゴやその他の情報を梱包に記載できます。ただし、追加費用が発生する可能性がある点にご注意ください。

Q: どのような認証を持っていますか？

A: CE、CQC、UL、ISO9001、ISO14001、IATF16949、ISO45001、QC080000など。
