起源の場所:
中国広東省
ブランド名:
XTKCONN
証明:
CE,SGS,ROHS,ISO9001
モデル番号:
BTBコネクター

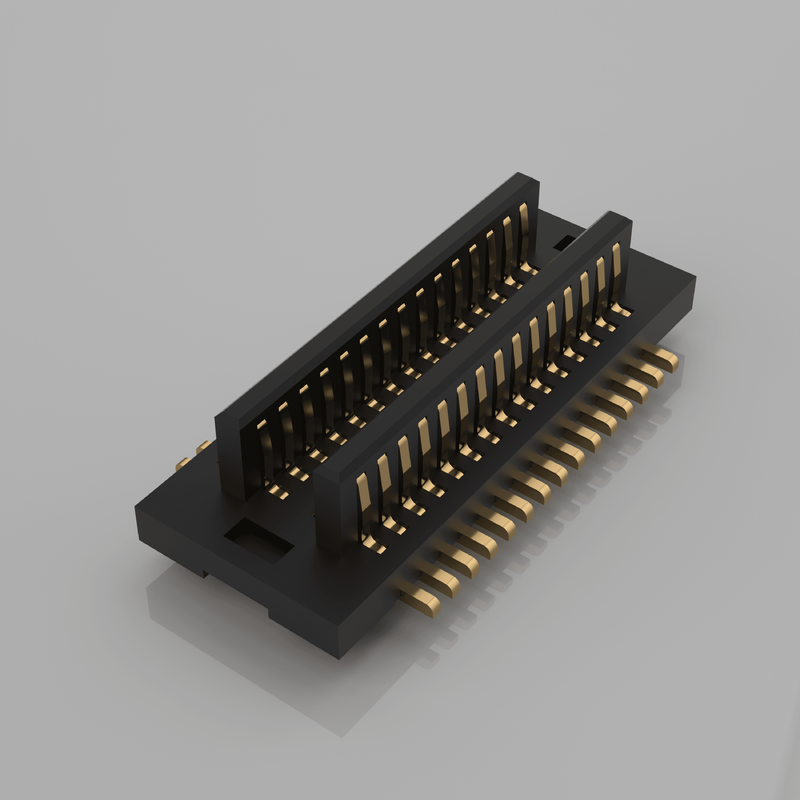

BTB 0.5mm ピッチ ダブルスロット 20P 30P 基板対基板コネクタ オス・メス ライトアングルコネクタ PCB基板用
製品ハイライト
✅ ブラインド嵌合＆セルフアライメント、ずれ防止設計: ダブルスロットガイド構造が組み立て時のオフセット許容差を吸収し、大量生産SMT時の嵌合失敗リスクを低減します ✅ 高速信号性能: 最適化されたデュアルスロットコンタクト形状、高レートデジタル伝送のための安定した信号インテグリティ
✅ 規定された嵌合高さオプション: ライトアングル嵌合用の標準スタック高さ、PCBスタックアップ設計のための明確なZ寸法制御
✅ 0.5mm 高密度ピッチ: デュアルスロットライトアングルSMTレイアウト、コンパクトモジュール設計のためのPCBフットプリントを節約
✅ デュアルコンタクト ダブルスロット構造: 耐衝撃性・耐振動性が向上し、機械的ストレス下でも安定した導通を維持
製品説明
| 項目 | 仕様 | 備考 |
|---|---|---|
| 電気的性能 | ||
| ピッチ | 0.5 mm | デュアルスロット・ダブルロウ |
| ポジション数 | 20P, 30P | カスタムピン数も対応可能 |
| 定格電流（ピンあたり） | 0.5 A | 信号用途、電源パスはディレーティング |
| 定格電圧 | 50 V AC | |
| 接触抵抗 | ≤ 50 mΩ | 初期値 |
| 絶縁抵抗 | ≥ 1000 MΩ | DC 100 V |
| 耐電圧 | 500 V AC / 1 分 | 破壊なし |
| 機械的性能 | ||
| 嵌合サイクル数 | 250 サイクル | 機械的耐久性 |
| 嵌合高さ | 標準設定可能 | お問い合わせ時に指定 |
| 実装タイプ | SMT ライトアングル | PCB表面実装 |
| 性別 | オスプラグ / メスレセプタクル | ペアで嵌合 |
| 材質とメッキ | ||
| ハウジング | 高耐熱LCP | UL94 V-0 難燃性 |
| コンタクト材質 | リン青銅 | 高弾性銅合金 |
| コンタクト部メッキ | ニッケル上の金 3-10 μ" | 酸化防止、信頼性の高い接触 |
| ソルダテール部メッキ | ニッケル上のマットスズ | 良好なSMTはんだ付け性 |
| 環境 | ||
| 動作温度 | -40 ℃ ～ +85 ℃ | 産業グレード範囲 |
| 準拠 | RoHS-2、鉛フリー | |
| SMTはんだ付けガイドライン | リフロープロファイル：最大 260 ℃、ピーク 10 秒 | IPC/JEDEC規格に準拠。繰り返しリフローは避けてください。 |
このダブルスロット 0.5mm ライトアングルBTBは、主要な国際シリーズのフォームフィット機能代替品として機能します。
注意：直接の置き換えの前に、嵌合高さ、ピン配置、フットプリント、メッキを確認してください。
製品特徴
▶ 製造性指向設計: 最適化されたガイド形状が手動および機械的な嵌合エラーを低減。大量自動組み立てに最適です
▶ コスト効率の高い代替品: 輸入ブランド部品の長いリードタイムと高コストを回避。同レベルの機械的・電気的性能
▶ 完全トレーサブルな生産: プレス、射出、メッキ、組み立てを社内で行い、安定した品質の一貫性を実現
▶ 柔軟なカスタマイズ: プロジェクト要件に応じて、ピン数、嵌合高さ、メッキ厚さ、ハウジング色を調整可能
▶ 迅速なエンジニアリングサポート: データシート、2D/3D図面、フットプリントライブラリをPCB設計フェーズで利用可能
梱包
テープ＆リール（リール梱包）： SMTピッキング＆プレースメントマシン用の標準リール梱包。部品は再梱包なしで自動生産ラインに直接ロードできます。少量プロトタイプ用にカットテープサービスも利用可能です。
注意：最終設計は必ず公式データシートを参照してください。
