BTBコネクター

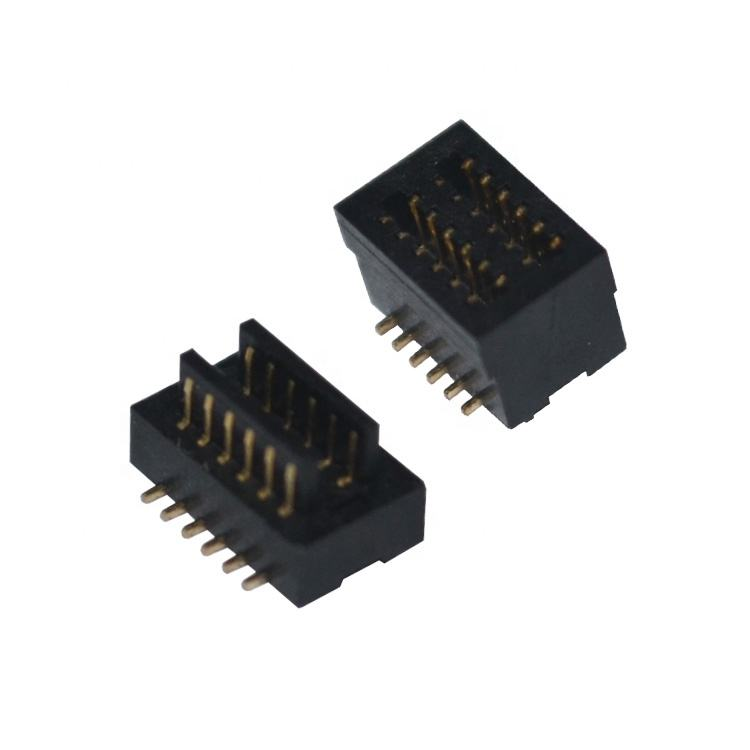

高密度 12 ピン SMT オス・メス PCB コネクタ 0.5 0.8mm ピッチ スタック高 6.0mm ボード・ツー・ボード & メザニンコネクタ
製品ハイライト
✅ ブラインド嵌合 & セルフアライメント許容設計: 内蔵ガイドポストが PCB 組立オフセットを吸収し、ブラインド嵌合時のピン損傷を防ぎ、自動 SMT ラインの生産歩留まりを向上させます。
✅ 高速信号インテグリティ: 最適化されたコンタクトインピーダンス、高速差動信号の安定伝送、高速信号経路レイアウト要件に適合します。
✅ 固定嵌合スタック高 6.0mm: PCB 間ギャップを精密に制御し、並列スタックボードの機械設計で一貫したメザニン間隔を実現します。
✅ 高密度 SMT レイアウト: デュアルロウコンパクトフットプリントで、スペース制約のあるモジュール設計の PCB 面積を節約します。
✅ SMT フレンドリー構造: ピック＆プレース対応ハウジング、リフローはんだ付け対応、組立後の AOI 検査アクセス可能。
製品説明
| 項目 | パラメータ |
|---|---|
| 電気的性能 | |
| ピッチ | 0.5mm / 0.8mm |
| ピン数 | 12P (カスタムピン数あり) |
| 定格電圧 | 12V AC/DC |
| 定格電流 (コンタクトあたり) | 0.5A |
| 絶縁抵抗 | ≥500MΩ |
| 接触抵抗 | ≤30mΩ |
| 最大データレート | 最大 10Gbps |
| 機械的性能 | |
| 嵌合スタック高 | 6.0mm |
| 嵌合サイクル | ≥500 サイクル |
| 嵌合補助 | ブラインド嵌合 / セルフアライメントガイドポスト |
| 終端 | SMT ガルウィング |
| 材質 & メッキ | |
| ハウジング | 高耐熱 LCP, UL94-V-0 |
| コンタクト材質 | 銅合金 |
| コンタクトメッキ | コンタクトエリアは金メッキ、はんだテールは錫メッキ |
| 環境 | |
| 動作温度 | −40℃ ~ +105℃ |
| 準拠 | RoHS, REACH 準拠 |
| はんだ付けガイド | |
| プロセス | SMT リフローはんだ付け |
| ピークリフロー温度 | 最大 260℃、10秒間 |
Molex, JAE, TE Connectivity の主要なボード・ツー・ボードメザニンコネクタシリーズの直接セカンドソース代替品 (0.5 / 0.8mm ピッチ、6.0mm 嵌合高)。
ほとんどのリファレンスデザインでフットプリント互換性があります。PCB 最終化前にパッドレイアウトを確認してください。海外製オリジナル部品の長期リードタイムリスクを排除し、電気的・機械的性能を維持します。
製品特徴
🔹 サプライチェーンの安全性: 国内製造により、輸入代替品に対する OEM の長期リードタイム不足を回避します。
🔹 組立最適化: リール包装は SMT ピック＆プレース機に直接対応し、手動での事前処理は不要です。
🔹 実績のある信号安定性: 高速信号インテグリティのために調整されたコンタクトジオメトリ、信号損失の低減。
🔹 コスト効率の高いセカンドソース: 国際ブランドと同等の性能を競争力のある価格で提供します。
🔹 柔軟なエンジニアリングサポート: クイックサンプル検証、カスタムピン数 / メッキ / スタック高変更が可能。
梱包
フットプリント推奨、3D ステップファイル、またはその他の技術サポートが必要な場合は、エンジニアリングチームにお問い合わせください。
