起源の場所:
中国広東省
ブランド名:
XTKCONN
証明:
CE,SGS,ROHS,ISO9001
モデル番号:
BTBコネクター

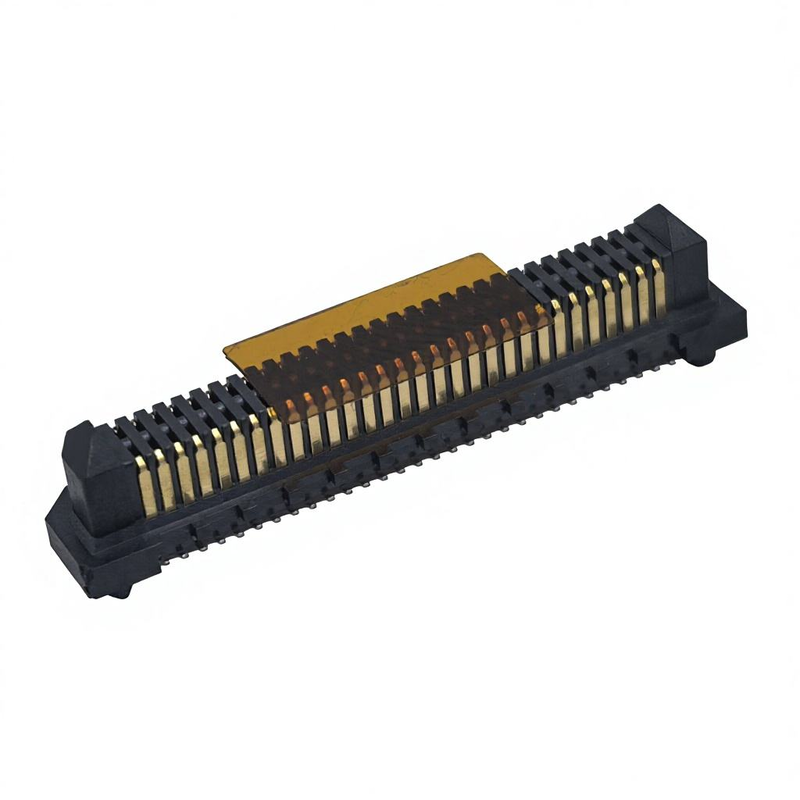

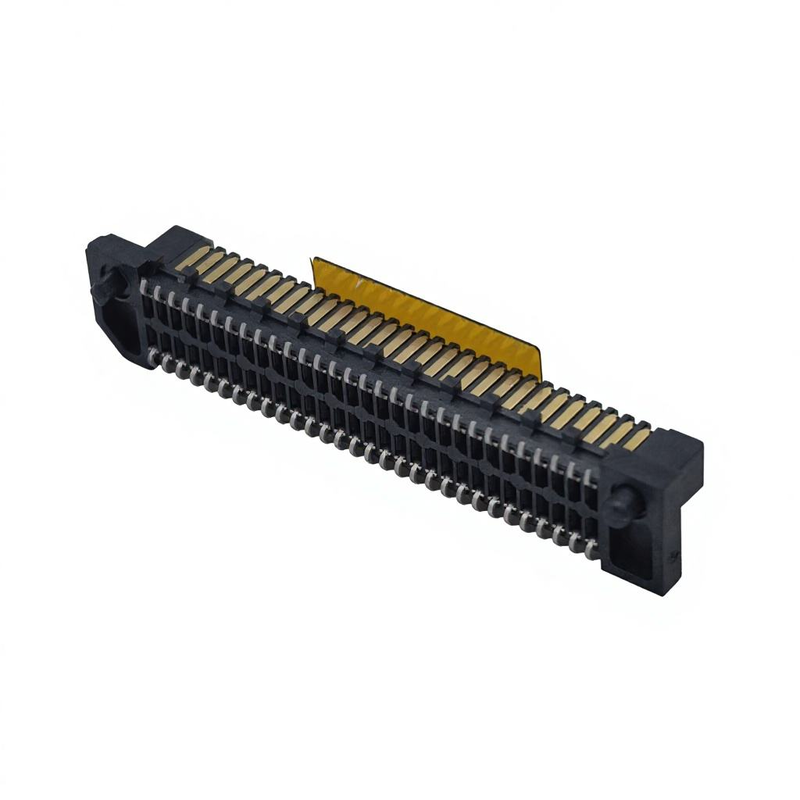

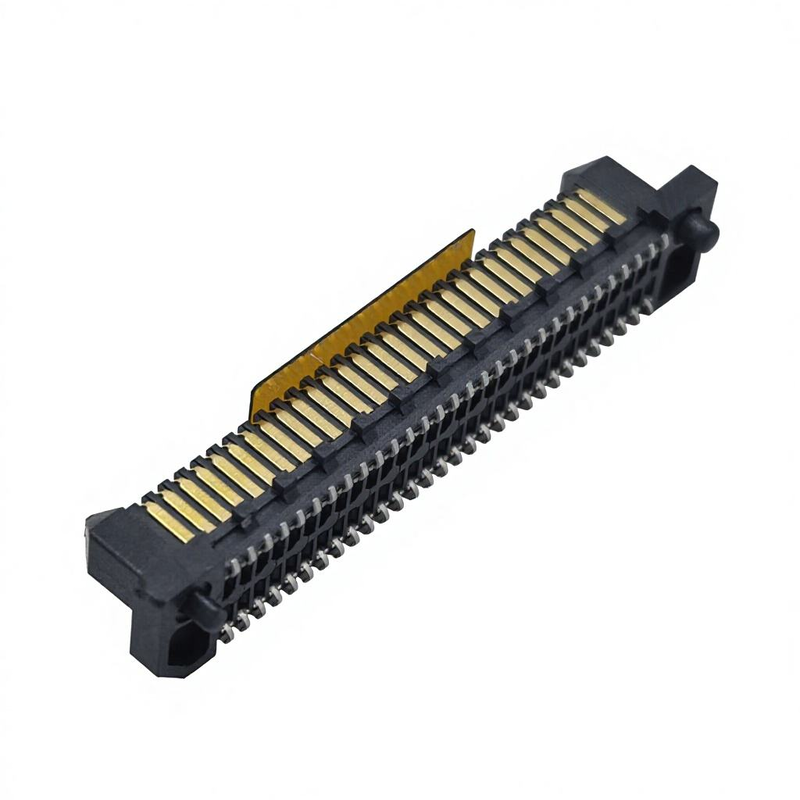

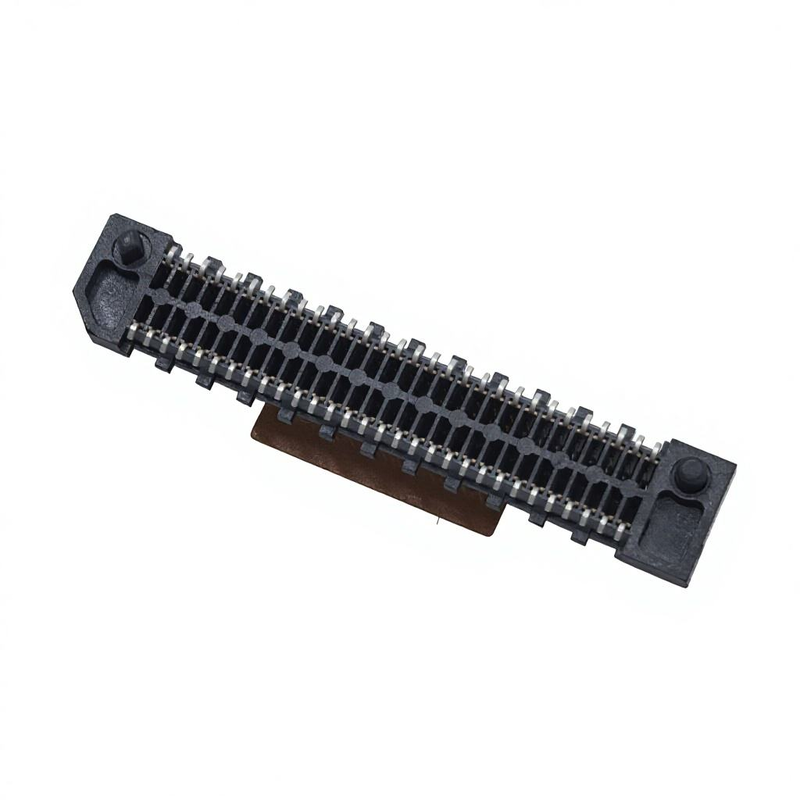

高電流0.8mm 38ピンBTBコネクタ プラグ 曲線端末 PCBボード対ボードコネクタ マイラーSMT ゴールドニコンタクトフィニッシュ
製品 ハイライト
✅ ブラインド・マッピング&セルフアライナンス・トレランス設計: ガイド・チェンファー構造を組み込み,小さなアセンブリのオフセットを吸収し,自動ピック&プレイスマッピング中にピンダメージを回避します.組み立て廃棄率を減らす
✅高速信号完全性:インペデンス最適化された曲がったコンタクト端末,高速差異信号伝送のための安定した性能,挿入損失とクロスストークを最小限に抑える.
定義されたマッテッド高さ: 精密に積み重ねられたマッテッド高さの制御,機械的な囲い設計のための一貫したPCBスタックアップ寸法.
✅ 高電流曲線端末:銅合金曲線接触ビーム,信頼性の高い多点接触,安定した電源と信号伝送を維持します.
✅マイラーテープによるSMT:マイラーキャリアテープはリフロー溶接中に端末変形を防止し,大量生産のSMT組立ラインに適合します.
✅ 金・ニッケル接触仕上げ:交配領域に金塗装 + ニッケル下層,抗酸化,低および安定した接触抵抗 長寿命
製品説明
| ポイント | 仕様 |
|---|---|
| 電気性能 | |
| ピッチ | 0.8mm |
| ピン数 | 38ピン |
| 定位電流 | 1.0A/接触 |
| 定位電圧 | 100V AC/DC |
| 接触抵抗 | ≤ 30 mΩ |
| 断熱抵抗 | ≥ 500 MΩ (500 V DC) |
| ダイレクトリック 抵抗電圧 | 250 V AC / 1 分 |
| メカニカル性能 | |
| コネクタタイプ | BTBプラグ,曲がった端末 |
| マウントスタイル | SMT 表面マウント |
| 交尾した身長 | (実際の寸法を記入してください.例えば5.6mm) |
| 交尾 サイクル | 最低5000サイクル |
| 挿入/引き出力 | アプリケーションに依存する (ピンの設計) |
| 材料と塗装 | |
| 接触材料 | 高強度銅合金 |
| 連絡を終了 | 交配面の金塗り,ニッケル下塗り; 溶接面:ニッケルベース |
| 住宅用材料 | 高温LCP,UL94V0耐火剤 |
| 補助材料 | SMT加工用のマイラー保護テープ |
| 環境性能 | |
| 動作温度 | -40 °C ~ +105 °C |
| 準拠性 | RoHS 2 について0REACHについて |
| 溶接 ガイド | |
| リフロープロファイル | 標準的な鉛のないSMTリフロー;ピーク温度 ≤260 °C,滞在時間はIPC/JEDEC標準に従う |
| 注記 | SMTの前にMylarテープを完ぺきに保持し,溶接後に取り除く.微細なピッチ端末の手動熱鉄修理を避ける |
この0.8mm38ピン曲線端BTBプラグは,選択されたMolex SlimStack®,JAE,Amphenol BergStak®0.8mmシリーズBTBプラグのドロップイン機能的代替品として設計されています.
製品の特徴
🔹組み立てリスクが低い: 自己調整容量設計により,手動・ロボット交配の失敗率が低下します.
🔹高速+高電流の組み合わせ能力: 1 つのコネクタは電源と高速差差信号の両方を処理します.
🔹量産可能: 標準的なSMTピック・アンド・プレイスマシンと直接互換性のあるロールパッケージ.
🔹費用対効果の高い代替: 国際的に有名なブランドの部品と同等の機能で,調達期間を短縮します.
🔹信頼性の高い一貫性: 内部スタンプ,鋳造,塗装,最終検査,安定したバッチ対バッチ性能.
🔹柔軟な支援: 無料のサンプルと迅速なプロトタイプ作成
梱包
図面,3Dファイル,サンプル要求のために エンジニアリングセールスに連絡してください.
よくある質問
Q: カタログはありますか? すべての商品をチェックするために カタログを送信できますか?
