家へ > 製品 > BTBのコネクター >

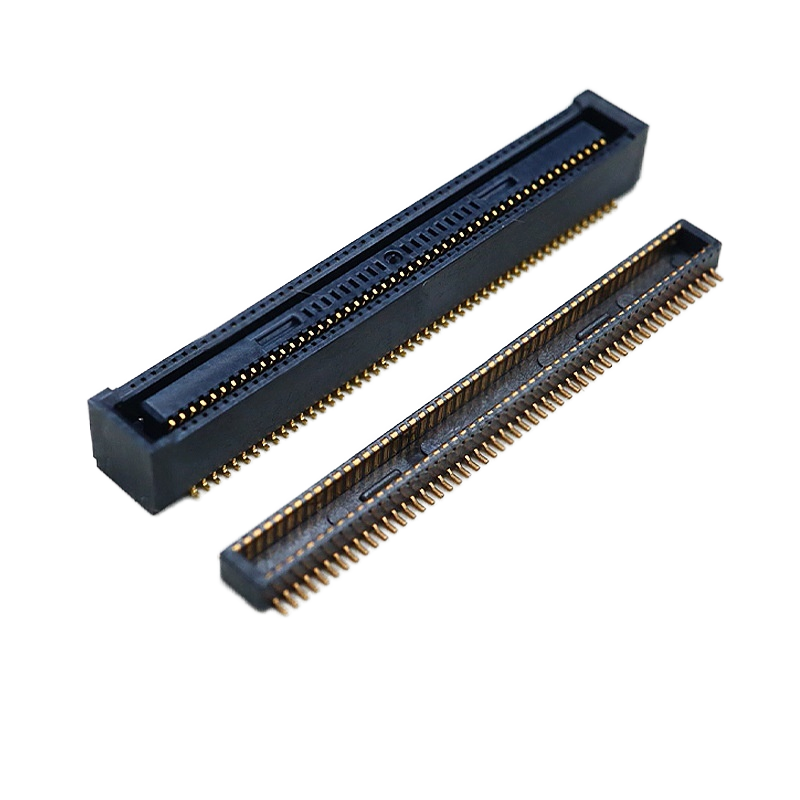

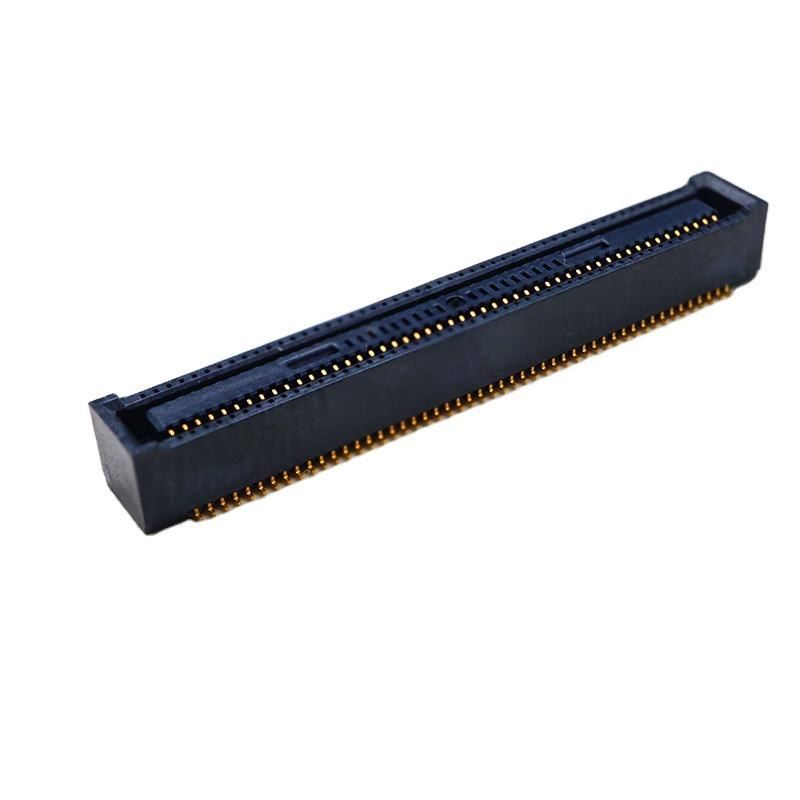

0.4mm 60ピン ボード間メザニンコネクタ DF40HC (2.5) - 10DS - 0.4V (51) 互換品

0.4mm 60ピン ボード間メザニンコネクタ DF40HC (2.5) - 10DS - 0.4V (51) 互換品

0.4mm ボード間メザニンコネクタ

60ピン BTBコネクタ 互換品

DF40HC 2.5 互換コネクタ

起源の場所:

中国広東省

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

モデル番号:

BTBコネクター

連絡 ください
引金 を 求め て ください
0.4mm 60ピン ボード間メザニンコネクタ DF40HC (2.5) - 10DS - 0.4V (51) 互換品
0.4mm 60ピン ボード間メザニンコネクタ DF40HC (2.5) - 10DS - 0.4V (51) 互換品 0.4mm 60ピン ボード間メザニンコネクタ DF40HC (2.5) - 10DS - 0.4V (51) 互換品 0.4mm 60ピン ボード間メザニンコネクタ DF40HC (2.5) - 10DS - 0.4V (51) 互換品 0.4mm 60ピン ボード間メザニンコネクタ DF40HC (2.5) - 10DS - 0.4V (51) 互換品
製品詳細
応用:
プリント基板
性別:
女性/男性
関数:
消費者向け製品に使用される
納期:
-40~+105℃
ピンの長さ:
カスタマイズ
メッキ:
金
ハイライト:

0.4mm ボード間メザニンコネクタ

,

60ピン BTBコネクタ 互換品

,

DF40HC 2.5 互換コネクタ

支払いと配送条件
最小注文数量
1000個
価格
Negotiable price
パッケージの詳細
真空パッケージ、カートンの箱
受渡し時間
5～7日
支払条件
L/C、T/T、ペイヤル
供給の能力
3KK個
関連製品
良い価格 0.8mm ピッチ BTBコネクタ 10 20 40 100 ピン 高速伝送 オスコネクタ メスコネクタ オンライン ビデオ

0.8mm ピッチ BTBコネクタ 10 20 40 100 ピン 高速伝送 オスコネクタ メスコネクタ

最高 の 価格 を 入手 する
良い価格 60ピン 青銅容器 0.8mm ピッチ BTB 女性 双列 0.031 ビデオ

60ピン 青銅容器 0.8mm ピッチ BTB 女性 双列 0.031 " PCB アプリケーションのためのボードコネクタ

最高 の 価格 を 入手 する
良い価格 90ピン ダブルロウ PCB基板コネクタ BTB メスソケット 0.4mm ナローピッチ 互換 ボード間 メザニンコネクタ オンライン ビデオ

90ピン ダブルロウ PCB基板コネクタ BTB メスソケット 0.4mm ナローピッチ 互換 ボード間 メザニンコネクタ

最高 の 価格 を 入手 する
良い価格 0.4mm Pitch 80P BTB 男性座席 DF40TC-80DP-0.4 ボードからボードとメザンライン接続器と互換性 オンライン ビデオ

0.4mm Pitch 80P BTB 男性座席 DF40TC-80DP-0.4 ボードからボードとメザンライン接続器と互換性

最高 の 価格 を 入手 する
連絡 ください
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
今連絡してください
製品説明

0.5mmピッチブラスコンタクト IP64 BTB 男性/女性 SMT電子ICボード対ボードコネクタ



製品 ハイライト

✅盲目 の 交尾 と 自己 調整: 組み込みガイドリブは,XYオフセットの許容性を許し,PCB組成の不整列を吸収し,自動組成中に交配損傷を軽減します

✅高速信号の完全性: MIPI,PCIe,SATA,USB3.1 Gen2高速インターフェースに対応する最大20Gbpsに対応

✅固定交配高度: 2.5 mm: 機動機内装用のボード対ボードの高度制御

✅SMT リールパッケージング: SMT組立ラインの直接ピック・アンド・プレイス,次要手動操作は必要ない

✅マルチピンオプション: 20/24/30/40/50/60 柔軟なPCBのピンアウトスケーリングの位置


製品説明

ポイント パラメータ
電気性能
接触ピッチ 0.4mm
定位電流 0.3 A 接触点ごとに
定位電圧 50V AC
最大データレート 20Gbpsヒロゼ・エレ...
接触抵抗 ≤50 mΩ
断熱抵抗 ≥1000 MΩ
電圧に耐える 250 V AC / 1 分
メカニカル性能
コネクタタイプ 女性の容器,二列SMT
交尾されたスタックの高さ 2.5mm
自動調整範囲 ブラインドマットの組立のためのXY浮遊容量マウスエレ...
交尾 サイクル 30サイクル HIROSEほら...
マウント 表面マウントSMT,真空ピック・プレース対応マウスエレ...
材料と塗装
住宅 高温LCP UL94‐V‐0
接触材料 リンゴ 銅
コンタクトプレート 接触面に金塗装; 溶接器のスイッチを防止するニッケルバリアマウスエレ...
環境問題
動作温度 −40 °C ~ +85 °C
準拠性 RoHS 3 について0REACH に準拠する
溶接ガイド
リフロープロファイル 標準SMTの鉛のない再流量;ピーク温度 ≤260 °C,IPC/JEDEC‐020Dに従って
注記 高温で長時間保持を避ける.ニッケルバリアは,溶接器の破裂リスクを抑制する.

クロス・レファレンス/代替

直接のドロップイン代替ヒロゼ DF40HC ((2.5) -xxDS-0.4V ((51)20/24/30/40/50/60Pシリーズ

  • 同じ足跡 同じ2.5mmの高度 同じ0.4mmのピッチ
  • 互換性のあるマックスプラグ:DF40HB (※2.5)‐xxDP (−0.4V) (※51) シリーズ
  • 交換のためにPCBレイアウトの変更は必要ありません.ピン・トゥ・ピン互換性が確認されています.

注: 広瀬と関連付けていません. 私たちの役割は機能的相当の代替です.

0.4mm 60ピン ボード間メザニンコネクタ DF40HC (2.5) - 10DS - 0.4V (51) 互換品

0.4mm 60ピン ボード間メザニンコネクタ DF40HC (2.5) - 10DS - 0.4V (51) 互換品



製品の特徴

  1. 自動組み立てでは,自己調整のガイドリブが盲目マッチングの誤入リスクを軽減する
  2. 強化されたホイジング肋骨は,最終製品の衝撃と振動耐性を向上させる
  3. ニッケル製の反折り壁は,リフロー溶接中に溶接物が接触領域に溜まり込むのを防ぎます.
  4. 高速の差分信号の安定した信号整合性のために最適化された高速接触幾何学
  5. SMTの大量生産に備えた真空ピック・アンド・プレイス表面
  6. 複数のピンの数 (20‐24‐30‐40‐50‐60P) は,異なるI/O要件に対応する



0.4mm 60ピン ボード間メザニンコネクタ DF40HC (2.5) - 10DS - 0.4V (51) 互換品

0.4mm 60ピン ボード間メザニンコネクタ DF40HC (2.5) - 10DS - 0.4V (51) 互換品

0.4mm 60ピン ボード間メザニンコネクタ DF40HC (2.5) - 10DS - 0.4V (51) 互換品

0.4mm 60ピン ボード間メザニンコネクタ DF40HC (2.5) - 10DS - 0.4V (51) 互換品

製品 の 利点

  • ドロップイン代用品:PCBの再設計なしで原始HRS長時間部品を交換する
  • 盲目の対人耐性: 板のオフセットの不整合による組み立て廃棄物を減らす
  • スリールからSMT準備: 全巻きのプレッシャーテープの包装,直接ピック・アンド・プレイス・マシンに入力
  • 高速で一貫した性能: 高速インターフェースの安定インペダンス性能
  • 柔軟なMOQとサンプルサポート: エンジニアリングプロトタイプの迅速サンプル検証
  • 国内工場のリードタイムメリット: 短期間と国際ブランドの長い注文

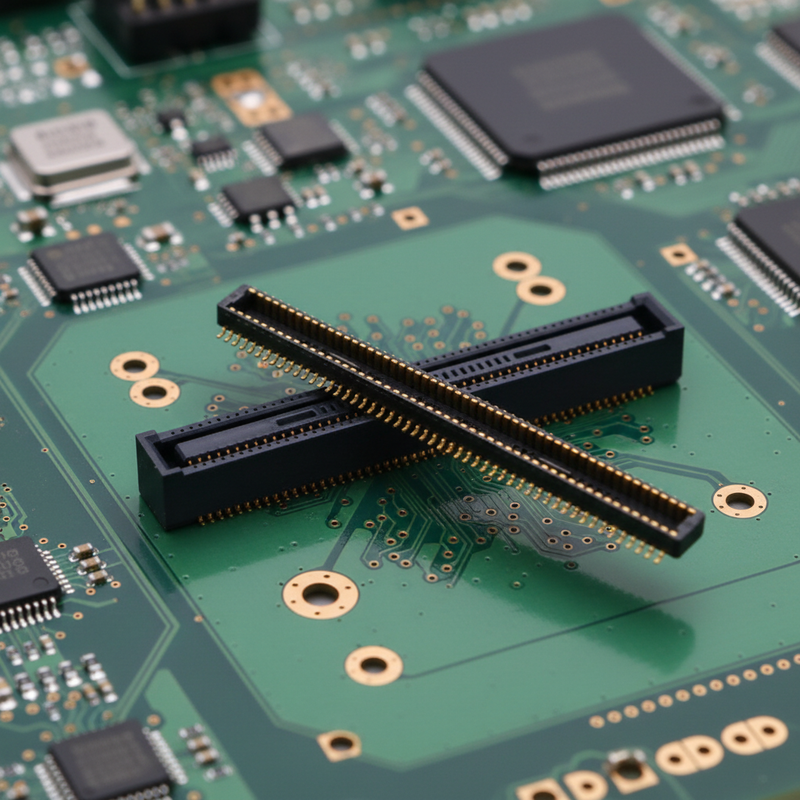

適用する
  • 産業用制御用の組み込みボード
  • 医療用コンパクトな積み重ねたPCBモジュール
  • イメージング/MIPI カメラ インターフェース ハードウェア
  • 高速ストレージ,SATA/PCIe周辺接続
  • 手持ちの携帯装置,コンパクトなPCB組
  • テスト&測定機器,積み重ねられたメゾニンボード設計

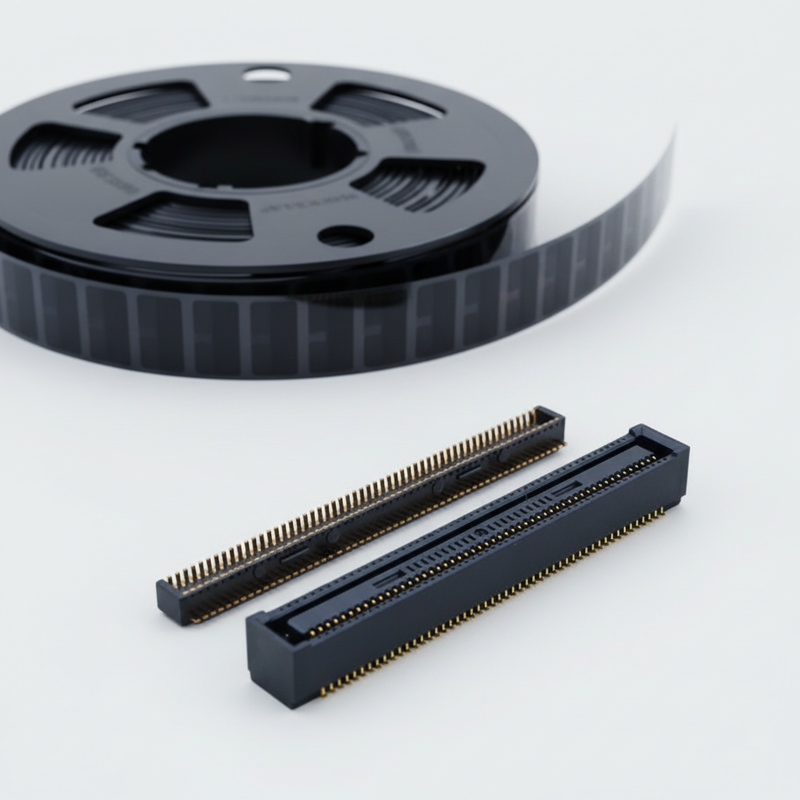

梱包

  • SMT自動ピック・アンド・プレイスマシン用の標準プレッシャー付き帯状テープ
  • 顧客のSMT生産ラインで直接使用可能.再包装は必要ありません.

リード タイム

  • サンプル注文: 3 営業日
  • 量産注文: 構成と注文量によって1〜3週間

工場認証とカスタムサービス

  • 認証:ISO9001,RoHS,REACH対応
  • サンプル政策:無料のサンプルのサポート,迅速なサンプルの回転
  • MOQ: 標準部品の低MOQ; 評価後のカスタム構成のMOQ
  • カスタム能力: カスタムピン数,マットされたスタッキング高さ,プレート厚さ,機械的変更,あなたの図面 / 仕様に従って特別なパッケージング.

顧客選択

  1. 必要なピン数を確認します: 20/24/30/40/50/60P; 交配男性の部分番号を確認します
  2. 確認されたスタック高さ:このシリーズは固定されています2.5mm; 機械的なハウジングのクリアランスを確認
  3. 高速アプリケーション: 差分ルーティングが基準設計インペデンスと一致することを確保する
  4. 組み立て: 容量SMT用のリールパッケージ;まずリフロープロファイル試験のために無料サンプルを要求する
  5. 置き換え検査: 完全な注文をリリースする前に足跡の互換性を確認し,プロトタイプ試験に無料サンプルを使用する.



よくある質問

Q: カタログはありますか? すべての商品をチェックするために カタログを送信できますか?

A: はい,オンラインで連絡したり,メールでカタログを入手したりできます.

Q: あなたのカタログで商品が見つかりませんログ この製品を作ってくれないか?
A: カタログには,ほとんどの製品が表示されていますが,全部ではありません. 必要な製品と,必要な数だけ教えてください. 持っていない場合は,新しい模具をデザインして製造することもできます.ご参考に普通の模具を作るには 35~45日ほどかかります

Q:サンプルを用意できますか? 試料は無料ですか?
A: はい,私たちはテストのためにコネクタを無料サンプル5〜10pcsを提供します. しかし,あなたは送料を支払う必要があります

Q: 配達時間は?
A: ストック商品は1日以内に配達されます. オーダーメイド商品は5〜7日以内に配達されます.

Q: 注文はどのように送りますか?
A: 小さいパッケージでは,DHL,FedEx,UPS,TNT,EMSなどのエキスプレスで送ってください.それはドアツードアサービスです.大きなパッケージでは,空中または海で送ることができます.私たちは標準輸出箱を使用します.配送中に発生した製品の損傷については,我々は責任を負います.

6Q: どんな支払いを受けますか? 人民幣で支払えますか?
A: T/T (送金),Western Union,PayPal は受け付けます.請求書と同じ金額を受け取れるようにしてください.そして人民元で支払えます.問題ありません.

7Q: あなたの会社の品質管理はどうですか?
A:ISO9001を厳格に遵守します. IQC,OQC,IPQC,QAは,当社の品質部門の10%を占めています.CCDテストは,当社の製品アプリケーションの99%に適用されています.

Q: すべての商品の価格リストを教えてください. 価格リストはありますか?
A: すべての商品の価格リストはありません. 商品がたくさんあるので, リストにすべての価格を記載することは不可能です.材料のコストや量によって常に価格が変化しています詳細と価格リストをあなたに提供します. 詳細は,すべての商品のリストを入力してください.

Q: オーダーメイド製品とオーダーメイドパッケージを作ることができますか?
A: そうです.私たちは多くのカスタマイズした
顧客のために製品 (主にワイヤーハーネス). パーソナライズされた梱包については,問題ありません.私たちはあなたのロゴまたは他の情報をパッケージに貼ることができます.追加費用がかかります..

Q:どんな証明書を持っていますか?
A:CE,CQC,UL,ISO9001,ISO14001,IATF16949,ISO45001,QC080000など
