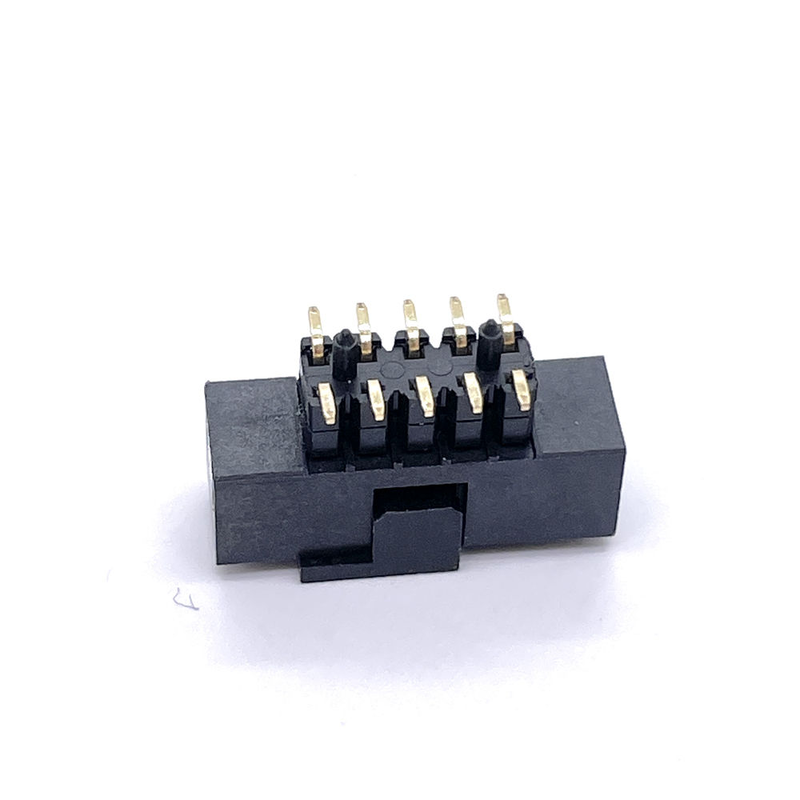

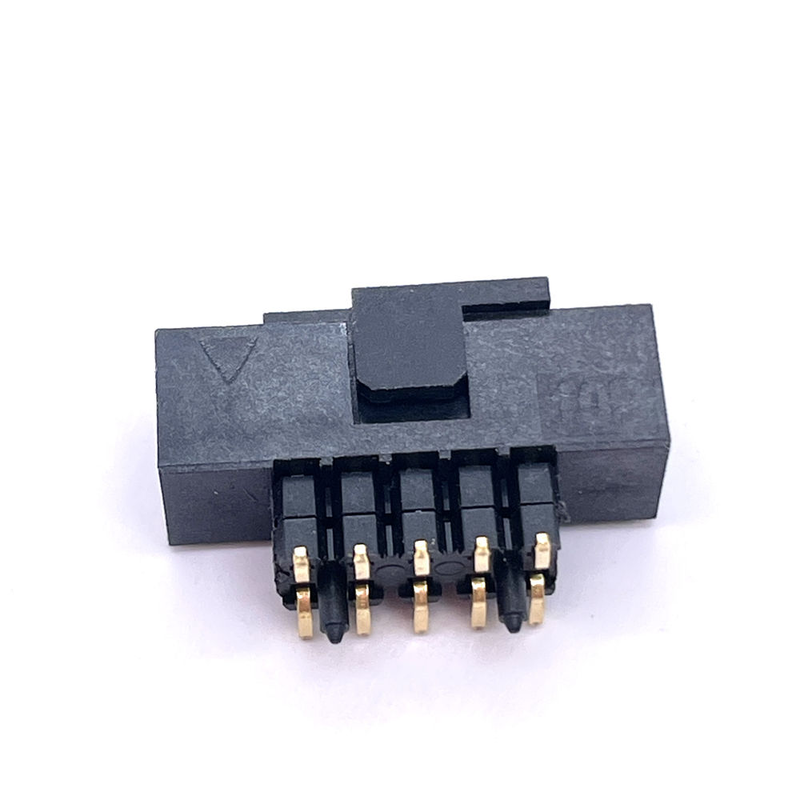

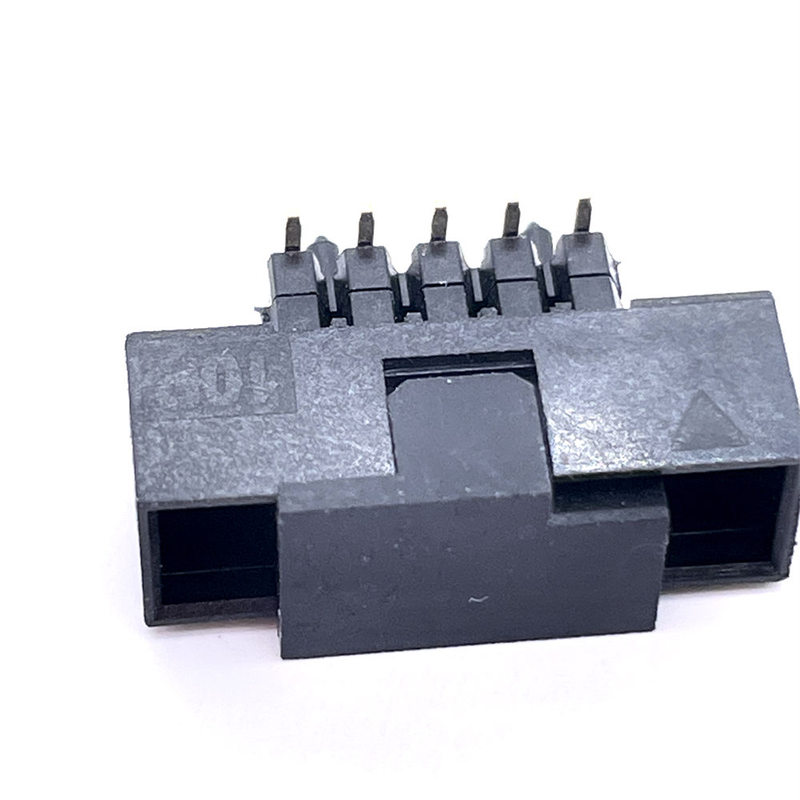

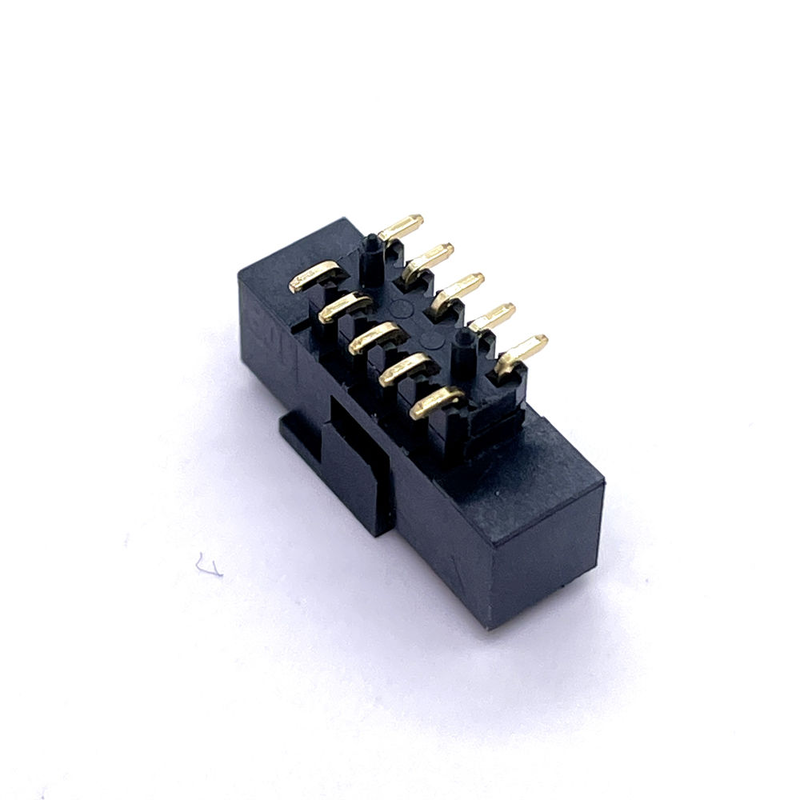

2.0mm真鍮ライトアングルボックスヘッダー＆イジェクターヘッダーPCBコネクタ（LED照明用）

ハイライト

✅ 豊富なカスタマイズポートフォリオ：ストレートピン/ライトアングル/ SMT実装。PCBスタッキングとエンクロージャー空間に合わせてプラスチックハウジングの高さをカスタマイズ可能
✅ SMTピック＆プレース対応：自動実装装置用の吸引キャップオプションあり
✅ テープ＆リール/チューブ包装可能、SMTアセンブリラインと直接互換性あり
✅ 真鍮コンタクト材質、LED照明システム向けの安定した信号伝送
✅ 極性付きシュラウドハウジング、誤嵌合防止、アセンブリ中のピン曲がり防止
✅ RoHS & UL94 V-0準拠、屋内・屋外LED照明プロジェクトに適しています

製品説明

互換性と相互参照

注：ドロップイン交換の際は、必ずピン数、実装方向、ハウジング高さ、メッキを確認してください。当社の2.0 mmボックスヘッダー＆イジェクターヘッダーは、主要ブランドシリーズのコスト効率の高い代替品としてご利用いただけます。

• LEDおよび信号相互接続用のTE、Molex、JAE 2.0 mmピッチシュラウドイジェクターヘッダーシリーズと互換性があります。
• お客様の既存のPCBに合わせて、直接交換可能なカスタムフットプリント調整をサポートします。
• 機械的および電気的な互換性を維持しながら、長いOEMリードタイム（12～20週間）を回避します。

競合他社の部品番号をお送りいただければ、適合するソリューションを確認いたします。

製品の特徴

1. シュラウド付きボックスタイプハウジングは、製造および輸送中の物理的損傷から真鍮ピンを保護します
2. リボンケーブルを確実にロックし、メンテナンスのためにケーブルを簡単に取り外せるイジェクターラッチ設計
3. 複数の実装オプション（ストレート/ライトアングル/ SMT）により、限られたキャビネット/PCBレイアウトスペースの問題を解決します
4. カスタマイズ可能なプラスチック高さにより、さまざまなエンクロージャーギャップ要件に対応します
5. SMTバリアント用の吸引キャップオプションにより、高速自動ピック＆プレースに対応
6. 極性キーにより逆嵌合を防ぎ、現場でのアセンブリ失敗率を低減します
7. 厳格な寸法管理により、標準的な2.0 mm IDCフラットリボンケーブルとの一貫した嵌合を実現します

製品の利点

✅ エンジニア向けカスタマイズ：ハウジング高さ、ピンテール長、メッキ仕様をお客様のPCB図面に合わせて調整可能
✅ アセンブリに便利なパッケージ：SMTライン用のテープ＆リール、手動プロトタイプアセンブリ用のチューブ
✅ 安定した真鍮コンタクト、低接触抵抗、LED電源および信号ループに信頼性あり
✅ 海外有名ブランドよりも短いリードタイム。大規模照明プロジェクト向けの競争力のある工場直販価格
✅ 出荷前の全範囲の電気的および寸法検査
✅ 非標準LEDモジュール設計向けの図面ベースのカスタム開発をサポート

アプリケーション

• LED照明機器：LEDディスプレイモジュール、LEDストリップ制御ボード、LEDパネルライト、ドライバーボード
• スマート照明制御ユニット
• 屋内・屋外LEDサイネージ
• 産業用制御信号相互接続
• 民生用電子機器のPCBからフラットケーブルへの接続
• IoTスマートデバイスの内部配線

梱包方法

1. テープ＆リール：吸引キャップ付きSMTバージョン用。自動ピック＆プレース機への直接供給、大量生産に適しています。
2. チューブ（チューブパッキング）：THTストレート/ライトアングルサンプルおよび少量注文用、手動挿入または半自動アセンブリ用。

注文時に梱包要件を指定してください。

リードタイム

• サンプル：標準品は3営業日
• バルク生産注文：1～3週間（ピン数、メッキ、梱包タイプによります。カスタム変更品は追加時間が必要です）

工場認証とカスタムサービス

• 認証：RoHS、REACH、UL-94V-0材料認証
• サンプルポリシー：無料サンプル/迅速なサンプル配送をサポートエンジニアリング評価用
• MOQ：標準品は低MOQ。カスタム構造品はプロジェクト評価に基づきMOQを決定
• カスタム範囲：絶縁体高さ、空きピン位置、ピン長、メッキ厚、実装形態、特殊梱包ソリューション
• サービス：図面、2D/3Dファイル、テストレポートを提供し、お客様のプロジェクトレビューに役立てます

エンジニア選定ガイド（エンジニアのヒント）

1. ピッチを確認：2.0 mmピッチ、デュアルロウ構造を確認してください。
2. 実装タイプを選択：ストレート/ライトアングル90°/ SMT（SMTが必要な場合は、ピック＆プレース用に吸引キャップが必要かどうかを確認してください）。
3. ピン数を確認：IDCフラットケーブルのポジション数と一致させてください。
4. ハウジング高さ：標準の高さを選択するか、図面を提出してカスタムプラスチック高さを指定してください。
5. メッキ選択：一般的な信号にはスズメッキ。高振動/長寿命の作業環境にはゴールドフラッシュ。
6. 梱包選択：自動SMT生産にはテープ＆リール、ラボプロトタイプおよび手動アセンブリにはチューブ。
7. PCBフットプリントまたは競合他社の部品番号をお送りください。当社のエンジニアリングチームが適合するソリューションを検証します。

お問い合わせの際の注意：お問い合わせの際は、ピン数、実装スタイル、梱包要件、ターゲットアプリケーションを共有してください。
