ブランド名:
XTKCONN
証明:
CE,SGS,ROHS,ISO9001
モデル番号:

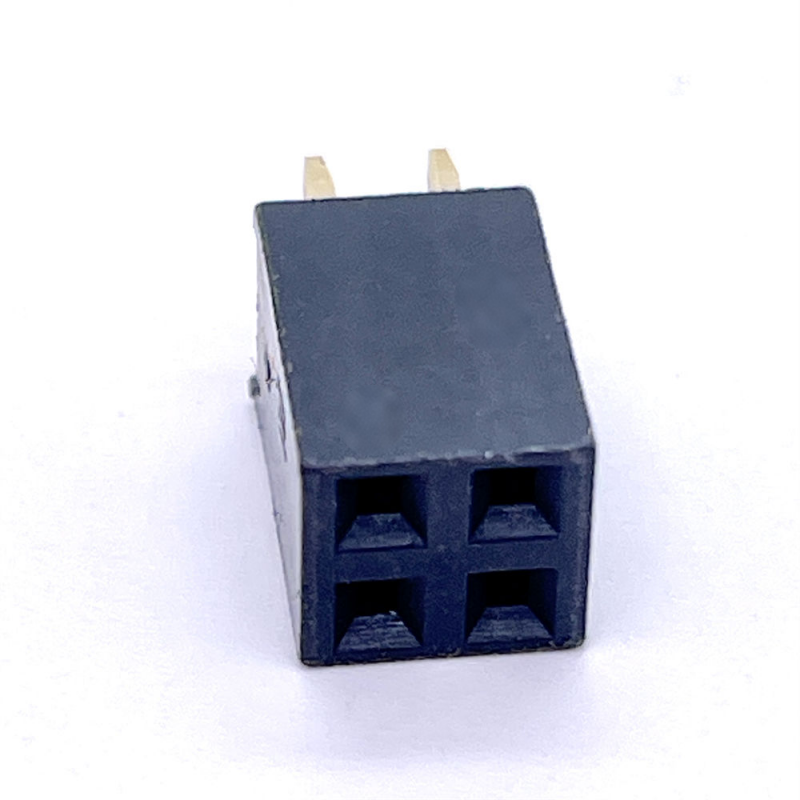

女性ヘッダー
ハイライト
製品説明
| ポイント | 仕様 |
|---|---|
| ピッチ | 2.54mm (0.100") |
| 定位電流 | 接触者1人あたり3A最大 |
| 定位電圧 | 250V AC |
| 接触抵抗 | ≤20 mΩ |
| 断熱抵抗 | ≥1000 MΩ |
| 電圧 に 耐える | 1000V AC (1分) |
メカニカル性能
| ポイント | 仕様 |
|---|---|
| 列 | 2列目 |
| 位置範囲 | 2×02P ~ 2×40P |
| 交尾 サイクル | ≥500回 |
| ターミナルタイプ | Y型ブラス接触 |
| マウントタイプ | 透孔直線 任意の直角/SMT |
環境と溶接
| ポイント | 仕様 |
|---|---|
| 接触材料 | 銅 (標準); リンゴ・ブロンズオプション |
| 隔熱材料 | UL94V-0高温熱プラスチック (PA6T/ナイロン-6T/PBTオプション) |
| コンタクトプレート | ニベース + ゴールド/チンの塗装; オーダーメイドのゴールドフラッシュ厚さ |
| 動作温度 | -40 °C ~ +105 °C |
| 準拠性 | RoHS,REACH |
| 溶接モード | パラメータ |
|---|---|
| 穴を通る波溶接 | 250 °C 最大,3〜10 秒間の保持時間 |
| SMT リフロー | 最大260°C,最大10秒間の露出 |
| 注記 | 隔熱器の変形を防ぐために二次的な過熱を避ける |
メカニカル・電気的に互換性があり,主流の国際シリーズに対するドロップイン代替物として:
注: BOM の 置き換える 前 に 精確 な ピン アウト, 絶縁 器 の 高さ, 塗装 厚さ を 確認 し て ください.私たちは 対象 部品 番号 に 合わせる 寸法 を 調整 でき ます.
製品の特徴
製品 利点
🔹ほとんどの高さとピン数バリエーションでは二次模具コストがなく,小批量エンジニアリングプロジェクトではNREが低い
🔹テープ&リール/チューブ 双重梱包オプション,追加的な再梱包コストなしで自動化アセンブリラインに準備
🔹 厳格な社内QC: 接触抵抗,電圧耐性,塩噴霧試験
🔹 標準部品のリードタイムが短く,特殊ピン欠陥/ロケーションペグ版の柔軟なODM
🔹 工場直送,安定した配送 対 海外ブランドチャネルの長時間配送
適用する
注文時に梱包の要件を指定してください.リールパックSMT版では,真空蓋が一緒に必要です.
工場認証とカスタムサービス
エンジニア選定ガイド (エンジニアのヒント)
よくある質問
Q:サンプルを貰えますか?
A:はい,いくつかのサンプルは無料です.
Q: 技術的な質問があれば誰と連絡できますか?
A: 当社には,経験豊富な技術販売担当者がいます.彼らはあなたの質問に答え,あなたのプロジェクトを支援する準備ができています.
Q: 商品を受け取ったときに欠陥のある製品が発生した場合,どう対処しますか?
1. 商品が出荷前に良くないことは不可能です. 商品に問題がないことを確認するために多くのチェックがあります. その後,それが起こった場合,私たちは責任を負います.
2まず,なぜ,どのように,そして,将来,どのように制御するか. テーブルが提供されます.
32つ目は 解決策について議論することです
4最後に: 商品を返品し,交換したり,損害を負う場合は,すべての手数料を負担します.
Q:私の商品の権利をどのように保証しますか?
A: 注文は,要求されたとおりに正確に取り決められます. 配達する前に,梱包とQTYを2回確認します. また,必要に応じて商品の写真を撮影します.
Q: どの支払いが受け入れられるか:
1支払条件は,生産量と製品によって柔軟性があります.
2通常,新しい顧客には,出荷前に100%T/Tまたは出荷前に30%T/Tを先行します.
