0.3mmピッチ FFC FPCコネクタ 9 17 21 25 31 35 -61ピン 両面 SMT ライトアングル 高さ0.9mm

製品ハイライト

0.3mmピッチ 両面コンタクト ライトアングル SMT FFC/FPCコネクタ、0.9mm 超低嵌合高さ、ZIF / 非ZIFロックアクチュエータに対応し、しっかりとした触覚的なクリックインロックフィードバックを提供します。厳格な多軸振動試験に合格し、衝撃・振動下でも安定した接触抵抗を実現し、断続的な信号ドロップを防ぎます。マルチピンオプション: 9-17-21-25-31-35-61P。LCP UL94-V0 高温ハウジング、金メッキ 両面コンタクト、RoHS準拠、高密度スリムプロファイルPCB相互接続用。

.

完全技術仕様

電気仕様

機械的性能パラメータ

材質・メッキ / 環境・はんだ付け

互換性のある/代替となる国際主要製品

主要シリーズの直接機械的・電気的ドロップイン代替品:

• ヒロセ: FH26 / FH35シリーズ
• JAE: FB8 / FL2シリーズ
• モレックス: 54809 / 501912シリーズ
• 京セラ 6844シリーズ

製品の特徴

• 0.3mmファインピッチ、ライトアングル両面コンタクト設計、複数ピン数: 9/17/21/25/31/35/61P
• 超薄型嵌合高さ0.9mm、スリムフォームファクタ製品の機械的制約に最適
• オプション ZIF / 非ZIFフリップロックアクチュエータ、クリアなロッククリックフィードバックによりFPCの偶発的な引き抜きを防止
• 両面スプリングコンタクト構造、優れた耐振動・耐衝撃性能、安定した信号伝送を維持
• LCP UL94-V0 高温耐性絶縁体、標準的な鉛フリーSMTリフロープロセスに対応
• 金メッキコンタクト部、低接触抵抗、長寿命のための耐酸化性
• 両面SMT終端、コンパクトなフットプリント、コネクタ下のルーティングゾーンに制限がなく柔軟なPCBレイアウトが可能
• 標準的な0.2mm厚のFPC/FFCフラットケーブルに対応
• RoHS準拠、ピン数、メッキ厚、アクチュエータバージョンはリクエストに応じてカスタマイズ可能

その他の参照タイプ:

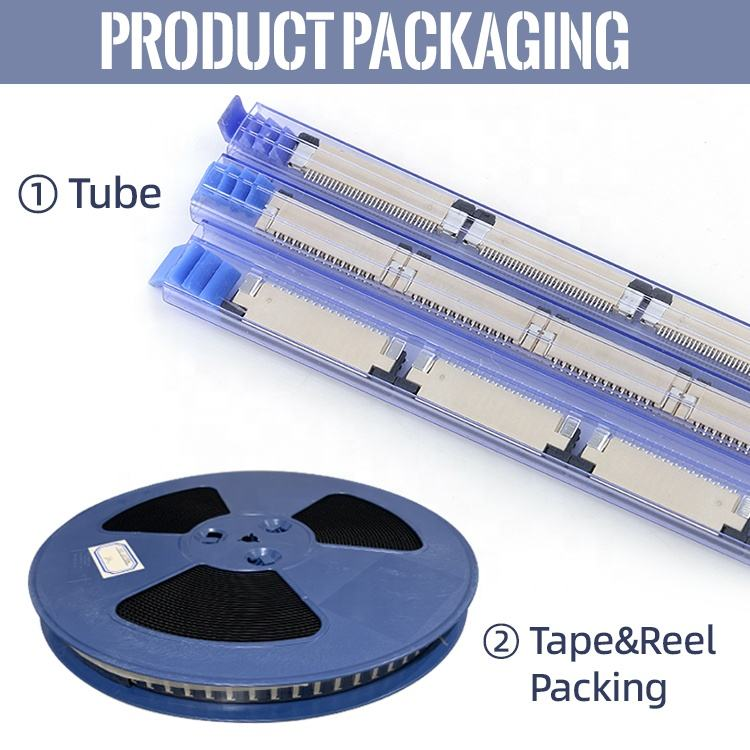

梱包方法

• リール（テープアンドリール）: 標準エンボス加工テープリール梱包、IEC 60286-3に完全準拠、SMT自動ピックアンドプレース機に直接対応、大量生産SMTアセンブリ用。
• チューブ梱包: 特別なリクエストに応じて利用可能、主に手動プロトタイプアセンブリ用、自動SMT配置には使用できません。

工場認証・カスタムサービス

• 認証: RoHS準拠、振動、熱衝撃、嵌合サイクル信頼性試験用の社内ラボ
• サンプルポリシー: 無料サンプル/迅速なサンプル配送をサポート
• MOQ: 標準部品は1000個、カスタム部品は図面評価による
• カスタマイズ: ピン数、金メッキ厚、アクチュエータタイプを調整、極性キーを追加、カスタムテープアンドリール仕様
• リードタイム: サンプル 3営業日、量産注文は注文数量に応じて1～3週間

よくある質問

1. サンプル注文はできますか？
はい、品質をテストおよび確認するためにサンプル注文を歓迎します。混合サンプルも受け付けます。

2. 当社の要求に応じて製品を製造できますか？
はい、MOQを満たしていただければ、製品の仕様をカスタマイズできます。

3. 製品の品質をどのように保証しますか？
1) 品質問題が発生した場合、30日以内に返品対応いたします。

2) 生産中の厳格な検査。

3) 出荷前の製品の厳格なサンプリング検査、および完全な製品梱包を保証します。

4. 当社の製品認証は何ですか？
ISO9001およびその他のROHS認証。

5. 商品はいつ受け取れますか？
ほとんどの商品は在庫があります。配送時間は支払い受領後約1～5日です。カスタム要件の場合は、確認したとおり、もう少し時間がかかります。

6. どのような物流で配送しますか？
主にDHL、UPS、FEDEX、EMSなどの速達便で商品を配送します。お客様にとって最も費用対効果の高い物流を選択します。フォワーダーによる集荷もサポートしています。

7. なぜ私たちから購入する必要があるのですか？
16年の業界経験があります。数千社と協力してきました。製品の品質は信頼できます。

8. 当社の主な製品は何ですか？
当社の主な製品には、FFC/FPCコネクタ / Waferコネクタ / SIMカードコネクタ / メモリカードコネクタ / USBコネクタ / Type Cコネクタ / HDMIコネクタ / RJ45シリーズ / B to Bコネクタ、ピンヘッダーコネクタなどがあります。
