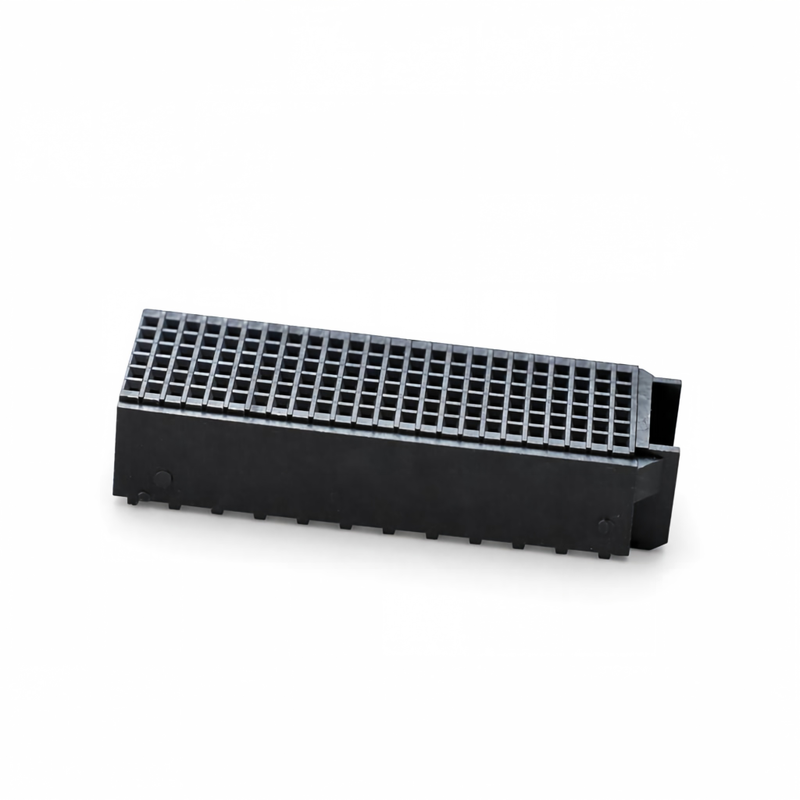

BTBコネクタ 144ピン 180度 フィッシュアイプレスフィット オスプラグアダプター 銅合金 12V 1.5A 高速サーバー 認証済み

製品説明

基板間コネクタは、すべてのコネクタ製品の中で最も強力なコネクタ製品です。主に電源システム、通信ネットワーク、金融製造、エレベーター、産業オートメーション、医療機器、オフィス機器、家電製品、軍事製造などの産業で使用されています。現在、基板間コネクタの主なピッチは0.4mm、0.5mm、0.8mm、1.00m、1.27mmなどです。特徴

144コンタクトを備えたこのBTBコネクタは、コンパクトな電子システムにおけるマルチ信号伝送要件をサポートします。以下の用途に適しています:

高密度PCB相互接続

• サーバーマザーボードとドーターカード接続
• データ通信機器統合
• モジュラー電子アーキテクチャ
• 180度水平基板間構造

180度の向き設計は、2つの基板が水平構成で接続される並列PCBレイアウトをサポートします。

システム設計者にとっての一般的な利点は以下の通りです:

効率的なPCBスペース利用

• 柔軟な基板スタッキングアーキテクチャ
• 簡素化された機械レイアウト設計
• 180度のBTB構造は、基板が同一平面または並列配置を必要とする用途で一般的に選択されます。

フィッシュアイプレスフィット終端設計

フィッシュアイプレスフィットコンタクト構造により、はんだ付け不要のPCB取り付けが可能です。

従来のソルダリング終端と比較して、プレスフィット技術は以下の用途で一般的に選択されます:

大量生産

• サーバーバックプレーン用途
• 繰り返し可能なPCB組み立てプロセスを必要とする機器
• プレスフィットコンタクトは、PCBメッキ穴を介して機械的および電気的接続を形成し、追加のはんだ付け作業の必要性を減らします。

銅合金コンタクト材質

コネクタは

銅合金コンタクトを使用して、電気伝導性と機械的強度を提供します。銅合金は、以下の特性を組み合わせているため、基板間コネクタに広く応用されています:

電気伝導性

• コンタクト耐久性
• 嵌合および取り付け時の機械的耐性
• 支払い条件と配送

サーバーおよびデータセンター機器

複数のPCBアセンブリにコンパクトで信頼性の高い相互接続を必要とする高密度サーバーアーキテクチャ向けに設計されています。

可能な用途:

サーバーマザーボード接続

• ストレージシステム
• コンピューティングプラットフォーム
• データセンターハードウェア
• ネットワーク機器

BTBコネクタは、モジュラーPCB設計を必要とする通信機器で一般的に使用されています。

用途:

産業用コントローラー

• データ通信デバイス
• 通信機器
• 産業用コンピューティングシステム

耐久性のあるPCB接続を必要とする産業用電子システムに適しています。

用途:

産業用コントローラー

• 組み込みコンピューティングプラットフォーム
• 自動化機器
• エンジニアがこのBTBコネクタを選択する理由

1. コンパクト設計のための高ピン密度

144ピン構成は、コンパクトなコネクタフットプリント内に複数の電気接続ポイントを提供し、エンジニアが高密度PCBアーキテクチャを設計するのに役立ちます。

2. 製造効率のためのプレスフィットアセンブリ

フィッシュアイプレスフィット構造は、はんだ付け不要のPCBアセンブリをサポートしており、サーバーおよび通信機器の製造環境で一般的に好まれています。

3. モジュラーサーバーアーキテクチャに適しています

BTB構造により、異なるPCBモジュールを相互接続でき、サーバーおよびコンピューティングプラットフォームの柔軟なシステム設計をサポートします。
