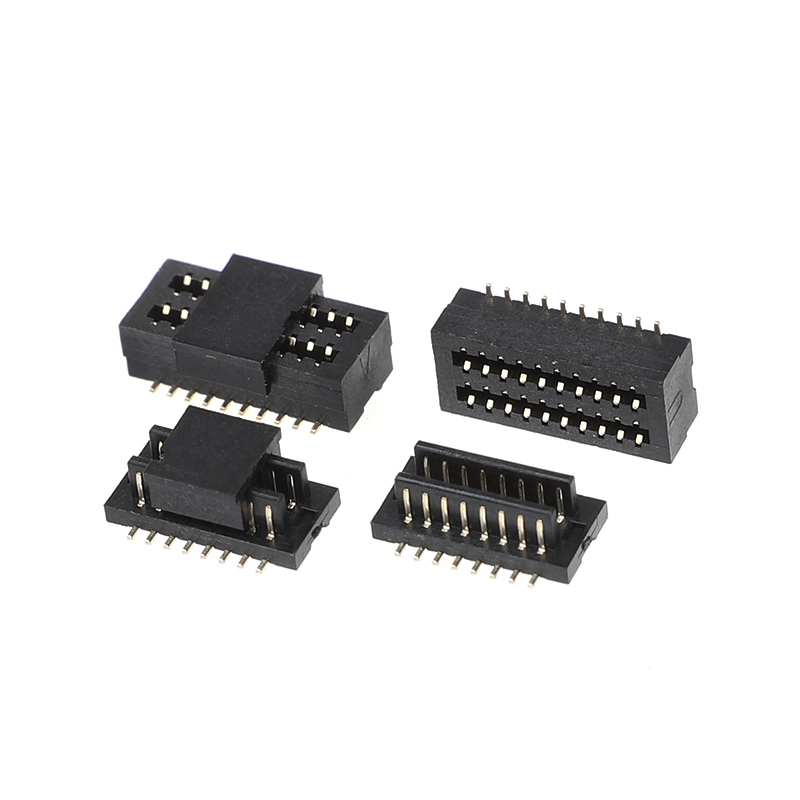

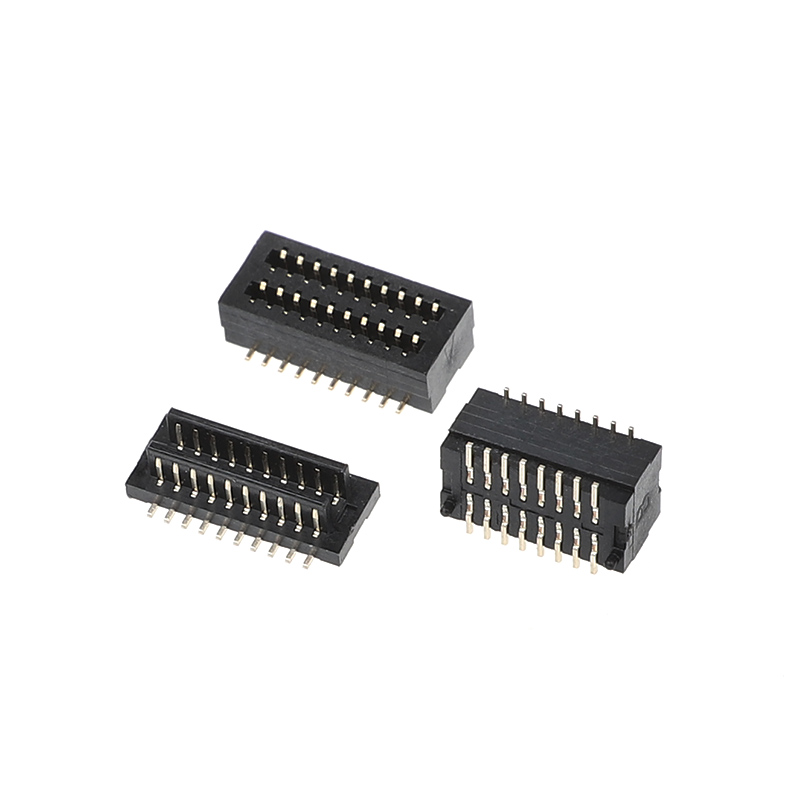

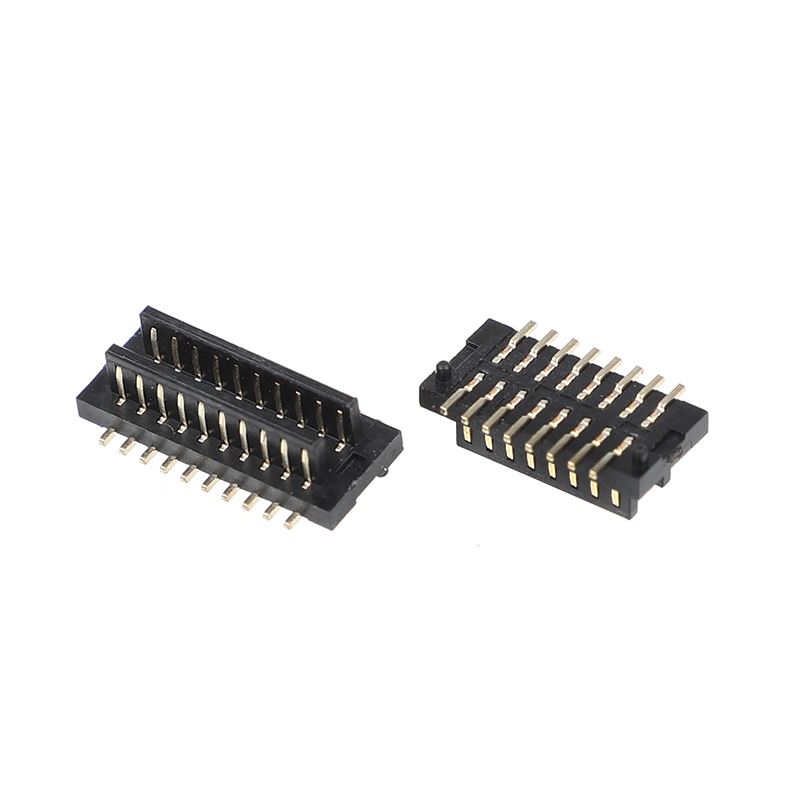

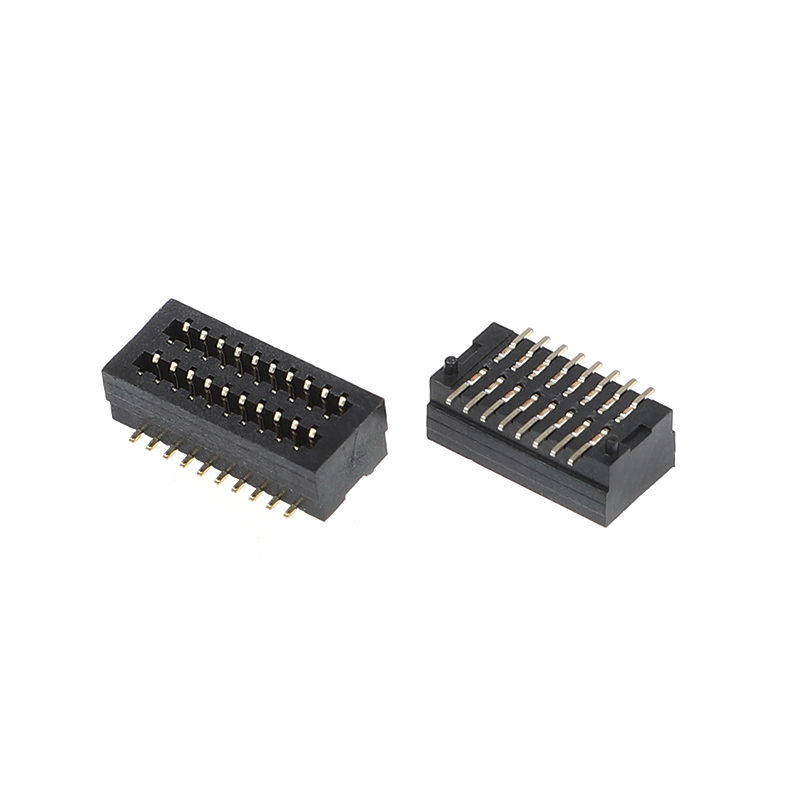

BTB ダブルスロット 0.8MM垂直SMTボード対ボードコネクタ 男性&女性 4.0H-8.5H PCBボードソケット

製品説明

ボード対ボードコネクタは,すべてのコネクタ製品の中で最も強力なコネクタ製品です. 主に電力システム,通信ネットワーク,金融製造,エレベーター,産業自動化軍用製造業および他の産業. 現在,ボード対ボードコネクタの主な距離は0.4mm0.5mm,0.8mm,1.00m,1.27mm など.

特徴

1空間節約の垂直PCB接続

垂直SMTボード対ボード設計では,2つのPCBを積み重ねた配置で接続することができ,PCBスペースが限られている製品に適しています.

典型的な用途:

• コンパクトな組み込みシステム
• 産業用制御装置
• スマートデバイス
• 携帯電子機器

2柔軟なスタッキングの高さのオプション

接続器は複数の交配高度に対応します

4.0mm / 4.5mm / 5.0mm / 5.5mm / 6.0mm / 6.5mm / 7.0mm / 7.5mm / 8.0mm / 8.5mm

これは,技術者が囲い構造と内部構成要素のレイアウト要件に応じて適切なPCB間隔を選択することを可能にします.

3. SMT 製造互換性

SMT端末設計は,自動化された表面設置プロセスをサポートし,PCBの組み立てを簡素化し,生産効率を改善します.

一般的なSMTBTBコネクタでは,自動配置機器のためにテープとロールのパッケージングオプションを使用します.

技術選択ガイド

0.4mm ピッチボードとボードのコネクター

推奨される:

• 超薄型消費電子機器
• ポータブルデバイス
• コンパクトディスプレイモジュール
• ウェアラブル電子機器

利点:

• 接触密度が高い
• PCB の占有面積が減少
• ミニチュア設計に適しています

0.5mmピッチBTBコネクタ

推奨される:

• 産業用制御モジュール
• 通信機器
• 組み込みコンピュータ装置
• スマート電子製品

利点:

• サイズと機械的強さのバランス
• 柔軟なピン数オプション
• 一般的な高密度PCB接続に適しています

0.8mm ピッチボードコネクタ

推奨される:

• 工業用電子機器
• 自動車用モジュール
• サーバーとコンピュータ機器
• 高い機械要求のアプリケーション

利点:

• より堅固な交尾構造
• ピン数が高い設計に適しています
• 超細のピッチコネクタと比較して組み立てが簡単

申請

産業用電子機器

• 工業用制御ボード
• 自動化機器
• 組み込みコントローラ
• 測定器具

通信機器

• ネットワークデバイス
• 通信モジュール
• 信号処理装置

消費電子機器

• スマートターミナル
• 携帯電子機器
• ディスプレイモジュール
• 組み込みシステム

AIとコンピュータ関連ハードウェア

潜在的用途には以下のものがある:

• AI エッジ コンピューティング デバイス
• 埋め込みされたAIコントローラ
• インテリジェント端末ハードウェア
• コンパクトなコンピューティングモジュール

利点

空間節約のPCBレイアウトのためのコンパクト0.8mmピッチデザイン

0.5mmのピッチ構造により,従来のより大きなピッチコネクタと比較して,より多くの信号コンタクトが限定されたPCB領域に統合できます.

これによって,以下のような用途に適しています.

• コンパクト産業用コントローラ
• 組み込みコンピュータシステム
• 通信モジュール
• スマート電子機器

細角BTBコネクタは,PCBのサイズを小さくしてコンポーネント密度が高くする必要のあるアプリケーションに一般的に選択されます.

信頼性の高いPCB対PCBモジュール接続

男性/女性ペアリング設計により,モジュール式電子アーキテクチャをサポートする2つのPCB間の直接接続が可能になります.

典型的な設計の利点は以下の通りである.

• ワイヤリングの要求を減らす
• 簡素化された内部組立
• 空間利用の改善
• モジュールの統合を容易にする

自動化製造のためのSMT互換性

SMT終結構造は,自動配置およびリフロー溶接プロセスを含む現代PCB組立ラインとの互換性を可能にします.

これは,製造者が最適化するのを助けます.

• 生産効率
• 組み立ての一貫性
• PCB製造作業流程
