家へ > 製品 > FFC FPCのコネクター >

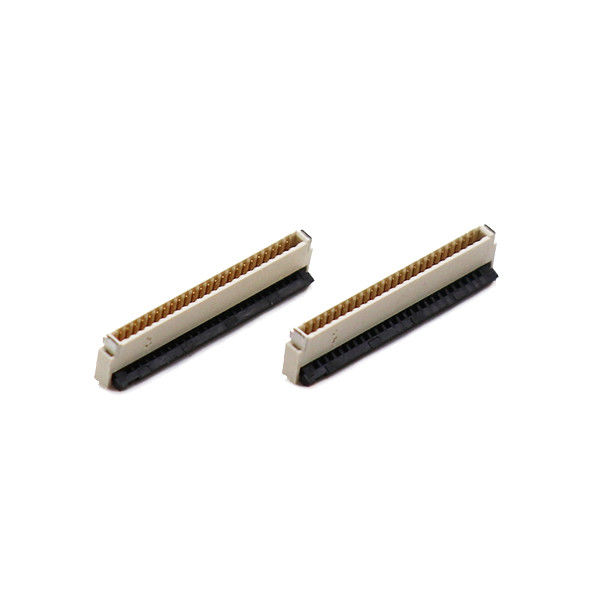

接触の下で0.5 MmはロックSMTのタイプ1.0mmの高さの下でFPCのコネクター4 Pinを投げる

接触の下で0.5 MmはロックSMTのタイプ1.0mmの高さの下でFPCのコネクター4 Pinを投げる

1.0mm 0.5 MmピッチFPCのコネクター

SMT 0.5 MmピッチFPCのコネクター

1.0mmのfpcのコネクター4ピン

起源の場所:

広東省、中国

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

モデル番号:

FPC ** - T1S1-0010-A

連絡 ください
引金 を 求め て ください
接触の下で0.5 MmはロックSMTのタイプ1.0mmの高さの下でFPCのコネクター4 Pinを投げる 接触の下で0.5 MmはロックSMTのタイプ1.0mmの高さの下でFPCのコネクター4 Pinを投げる
製品詳細
ピッチ:
0.5mm
身長:
1.0mm
ポジション:
4-60ピン
リードタイム:
7～10営業日
カバー素材:
LCP UL94V-0の黒
耐電圧:
AC250V、1分
ハイライト:

1.0mm 0.5 MmピッチFPCのコネクター

,

SMT 0.5 MmピッチFPCのコネクター

,

1.0mmのfpcのコネクター4ピン

支払いと配送条件
最小注文数量
500pcs
価格
Negotiable price
パッケージの詳細
真空パック、カートンの箱
受渡し時間
5-7日
支払条件
L/C、T/T、ペイヤル
供給の能力
3KK PC
関連製品
良い価格 FPC/FFCコネクタ 高さ4.65mm ピッチ0.5mm 定格0.8A 200V AC/DC 使用温度-40℃～80℃ PCBコネクタ オンライン

FPC/FFCコネクタ 高さ4.65mm ピッチ0.5mm 定格0.8A 200V AC/DC 使用温度-40℃～80℃ PCBコネクタ

最高 の 価格 を 入手 する
良い価格 0.5mm FPCコネクタ 5.4H FFCワイヤーコネクタ タッチスクリーン用フラットケーブル オンライン

0.5mm FPCコネクタ 5.4H FFCワイヤーコネクタ タッチスクリーン用フラットケーブル

最高 の 価格 を 入手 する
良い価格 2.2H フリップカバー バタフライロック フラットフレキシブルケーブルソケット PCB 0.5mm ピッチ 2.2H FFC/FPCコネクタ オンライン

2.2H フリップカバー バタフライロック フラットフレキシブルケーブルソケット PCB 0.5mm ピッチ 2.2H FFC/FPCコネクタ

最高 の 価格 を 入手 する
良い価格 0.5mmピッチ 60PIN垂直正脚 5.2Hクラムシェル ブックル フラットコネクタケーブルソケット FPC FFCケーブルPCBコネクタ オンライン

0.5mmピッチ 60PIN垂直正脚 5.2Hクラムシェル ブックル フラットコネクタケーブルソケット FPC FFCケーブルPCBコネクタ

最高 の 価格 を 入手 する
連絡 ください
86 13711847246
tinaliao@xtkconnector.com
86-769-85150486
今連絡してください
製品説明

0.5mm ピッチ FFC FPCコネクタ 高さ 1.0mm ロックの下 SMTタイプ 高さ 1.0mm ダウン コンタクト


製品 ハイライト

  • 超低プロフィール1.0 mm 板の設置高さダウン・コンタクト (底部コンタクト) オリエンテーション,PCB側路面向きのFPCパッドに最適化
  • 鍵の下のフリップロックアクチュエータ,クリックフィードバックが明確で,振動に対する強いFPC保持と偶然の引き出す
  • 0.5mmの細いピッチ,4ポジションのSMT表面マウントデザイン,コンパクトな足跡で貴重なPCB不動産を節約する
  • LCP高温ホイスリング,ゴールド塗装の接触梁,RoHSとREACHに準拠して世界市場へのアクセス
  • 大量のSMT自動組み立てのためのテープとロールのパッケージ;標準ストックとカスタム修正サポート
  • バランスのとれたコストパフォーマンス,主流ブランドの同等の部品の代替品,短期間サポート.

仕様

ポイント 仕様 エンジニア の 意見
ピッチ 0.5mm 中から中までの接触距離
ポジション数 4ピン カスタムピン数 交渉可能
マウント高度 1.0 mm PCBに溶接した後の総高さ
連絡先タイプ ダウン・コンタクト (下部コンタクト) FPCパッドは,挿入のためにPCB側に向いている
ロックスタイル ダウンロック (バック・フリップロック) FPCをロックするために後ろ側からFlipアクチュエータ
終了型 SMT 表面マウント リフロー溶接用のみ
FPC/FFC対応厚さ 0.30 mm ±0.03 mm PCB 設計前に FPC の厚さを確認する
FPC保持力 ピンあたり ≥0.3 N 振動下での抗引き抜き性能
交尾 の 耐久性 最低250サイクル 通常の使用寿命,頻繁なフィールドプラグ・アンプラグには使用されません.
住宅用材料 LCP, UL94‐V0 黒 熱耐性が高い 鉛のないリフロー溶接用
接触材料 銅合金 高いスプリングビーム弾性
コンタクトプレート 接触面のNi下プレート+Auプレート;SMT溶接尾のチン 腐食性環境のプロジェクトのために調整可能な金の厚さ


接触の下で0.5 MmはロックSMTのタイプ1.0mmの高さの下でFPCのコネクター4 Pinを投げる

接触の下で0.5 MmはロックSMTのタイプ1.0mmの高さの下でFPCのコネクター4 Pinを投げる

接触の下で0.5 MmはロックSMTのタイプ1.0mmの高さの下でFPCのコネクター4 Pinを投げる


典型的な用途

  • 消費者電子機器:スマートウェアラブル,ミニカメラモジュール,小型ディスプレイ補助リンク,ハンドヘルドIoTデバイス
  • スマートホーム:小型センサーモジュール,家庭用制御パネルサブボード,スマートロック内部信号接続
  • 医療補助機器: 携帯医療用アクセサリーの低速信号互換接続 (ハロゲンフリーオプション適用)
  • 産業制御: コンパクトセンサーノード,フィールドデバイス補助信号ボード内部の配線
  • 自動車用アクセサリー電子機器:安全性に関係のないインテリア補助信号リンク (自動車級アップグレード版については,当社にご相談ください)
  • 試験・固定:短寿命試験ジグ内部相互接続



顧客選択とデザインガイド

この部分を選択する前に

  1. 接触方向を確認これはダウンコンタクト. FPC導電パッドは,挿入するときにPCB側に向いている必要があります. FPCパッドが上向きであれば,トップコンタクトのバリエーションが必要です. 間違ったコンタクト方向はゼロの電気接続につながります.
  2. メカニカル・クリアランスチェック:
    • 垂直空間: 組み立て後,接続器の上に ≥1.1 mm の空隙を保持し,フリップアクチュエータを押さないようにします.
    • 前後空間: 裏向き動動装置がロック・オープン動作に十分な後部移動空間を持っていることを確認する.
  3. FPC仕様のロックイン: FPC/FFCの厚さ0.30mm ±0.03mmを使用する必要があります. FPCが薄すぎると保持が不十分です. FPCが太すぎるとロックとコンタクトビームが損傷します.
  4. 電気降低規則:長時間連続運転の場合,各接触部を ≤0.35Aで動かす.全 0.5Aの電流を適用しない.
  5. PCBの足跡: 当社の公式2D図の足跡を使用してください. 他のベンダーの類似した部品の足跡をコピーしないでください. 小さい次元差が溶接の失敗を引き起こすでしょう.
  6. 適用制限: このコネクタは,低・中速単端信号に最適化されています.高速ビデオ/データ送信が必要な場合は,アップグレードされたモデル推奨のために,当社のエンジニアチームに連絡してください.

----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------


注文のヒント

  • サンプル注文:プロトタイプ検証のための少量サンプルをサポートする.
  • 量産: 既定の梱包はテープ・アンド・ロールです.トレイの梱包が必要かどうかを指定してください.
  • カスタム要求: 黄金塗装の厚さ,ハロゲンフリー,代替ピン数に関する要求を提出します.



よくある質問

Q1:このダウンコンタクトコネクタに FPC を上向きのパッドで挿入したらどうなるの?

A1: 電気接続は達成されません.物理的な挿入は可能ですが,回路は導けません.PCB プロトタイプを製造する前に,常にデータシート図に比べてFPCパッドの方向性を再確認する..

Q2: このコネクタは2回リフロー溶接後に動作できますか?

A2: はい,私たちのリフロープロファイルに従って最大2回の鉛のないリフローサイクルが許可されています. 2回以上のリフローは,LCPハウジングを変形させ,接触性能を低下させることがあります.組み立てられたユニットに熱で繰り返し再作業を避ける.

Q3:私の最終製品が高振動環境に直面すると,FPCが放り出されますか?

A3: 鍵の下のメカニズムは適切な保持を可能にします. 極端な振動シナリオでは,PCBレイアウトのFPCケーブルに機械的なストレイン緩和設計を追加することを提案します.または,より高い保持力を持つバージョンを選択します..

Q4: このコネクタを USB,HDMI,高速ディスプレイ信号に使うことはできますか?

A4: 推奨されません.これは制御阻害端末設計のない一般目的の低速から中速の信号FPCコネクタです.高速インターフェースでは,専用高速FPCシリーズのために私たちのエンジニアに尋ねてください.

Q5: アクチュエータのフリップロックが組み立て後壊れている場合,原因は?

A5: 根源的な原因:
  1. 厚すぎたFPCを挿入し,強制閉塞する.
  2. 誤った操作: 鋭い道具でアクチュエータを押す.
  3. 製品ハウジングを圧縮するフリップパーツからの機械的干渉データシートの挿入手順に従って FPC を平らで水平に挿入し,はっきりしたクリック音が聞こえるまで,フリップロックを柔らかく閉じます.


Q6:Hirose/TE/Kyoceraの部品番号の代用品は提供していますか?

A6: はい,あなたの競争相手の部品番号を入力してください,そして私たちのエンジニアリングチームは,クロスチェックします 寸法,接触方向,ロックタイプ,および電気パラメータを確認するために,ドロップイン互換性.

Q7:評価のためにどんな書類を提供できますか?

A7: データシート,2次元図,3D STEPモデル,RoHS-REACH試験報告,機械電気実験室試験要約報告書
