起源の場所:
中国
ブランド名:
XTKCONN
証明:
CE,SGS,ROHS,ISO9001
モデル番号:
女性ヘッダー

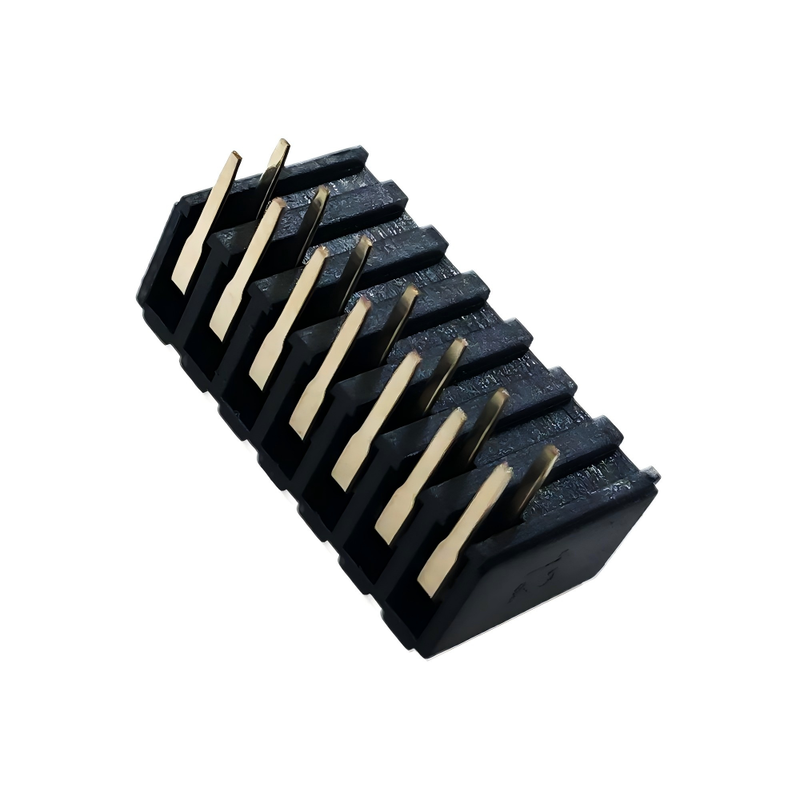

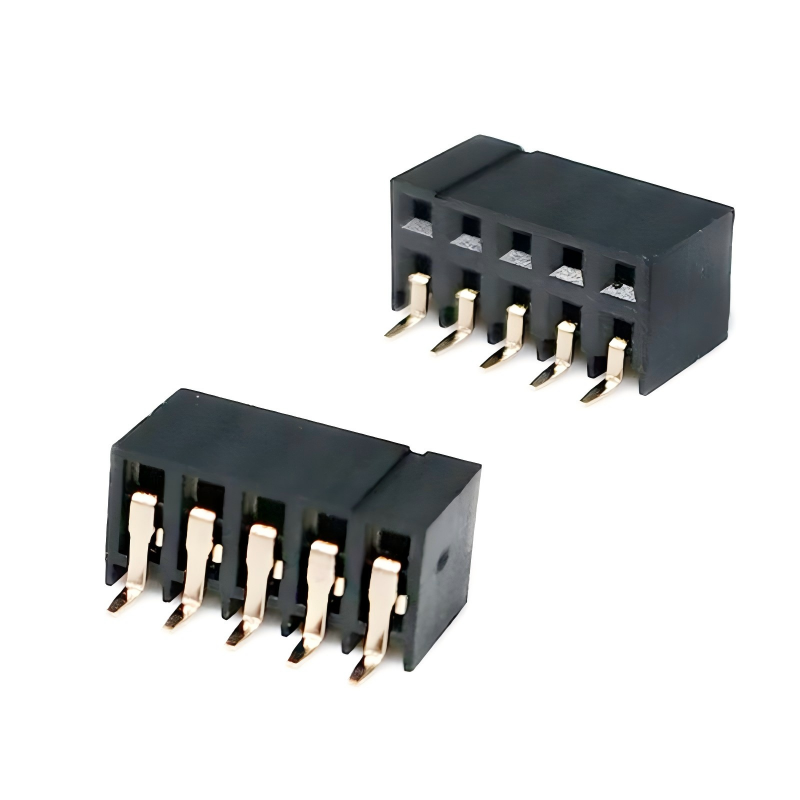

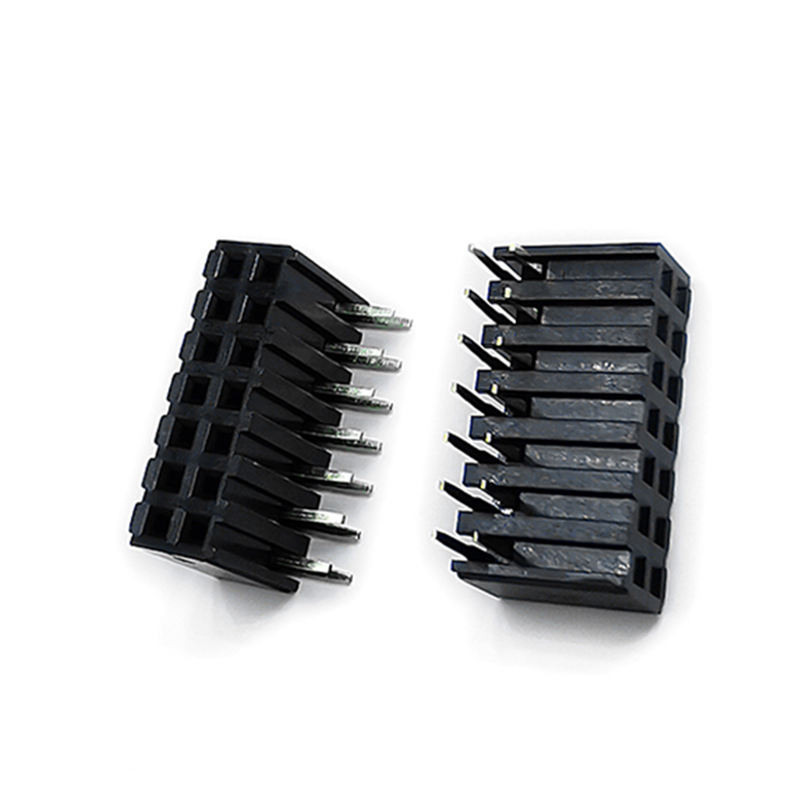

1.27 mm 2.0 mm 2.54 mm ピッチ メスヘッダー サイド挿入タイプ カスタマイズ可能
製品説明
| 項目 | 仕様 |
|---|---|
| 製品タイプ | メスヘッダーコネクタ |
| コネクタスタイル | サイドエントリー / 水平 |
| ピッチオプション | 1.27 mm / 2.00 mm / 2.54 mm |
| コンタクトタイプ | メスレセプタクル |
| 列数 | 単列 / 列 / カスタム |
| ポジション数 | PCB設計に応じてカスタマイズ可能 |
| 取り付けタイプ | 構成に応じてTHT / SMTオプションあり |
| 嵌合コネクタ | 対応ピンヘッダー |
| 絶縁材 | エンジニアリング熱可塑性樹脂; 用途に応じて材質を選択可能 |
| コンタクト材質 | 真鍮 / リン青銅または指定銅合金 |
| コンタクトメッキ | 錫 / 金メッキオプション |
| 絶縁体色 | 黒 / カスタム |
| 絶縁体高さ | カスタマイズ可能 |
| コンタクト / ピン長 | カスタマイズ可能 |
| PCBテール長 | カスタマイズ可能 |
| 嵌合方向 | 水平 / サイドエントリー |
| 難燃性 | UL94V-0材質オプションあり |
| RoHS | 材質および製造構成に応じて利用可能 |
| 梱包 | 構成に応じてバルク / トレイ / チューブ / テープ＆リール |
| カスタマイズ | ピン数、ピッチ、高さ、コンタクトメッキ、終端処理、寸法 |
| 用途 | ボード間 / ワイヤ間 / 内部PCB接続 |
この1.27 mm / 2.00 mm / 2.54 mm ピッチ メスヘッダー、サイドエントリータイプは、嵌合方向をPCBに対して水平または平行にする必要があるアプリケーション向けに設計された設定可能なPCBコネクタです。
3つの一般的なピッチオプションで利用可能—1.27 mm、2.00 mm、および2.54 mm—コネクタは、顧客のPCBレイアウトと嵌合要件に応じて、異なるピン数、列数、絶縁体高さ、コンタクトメッキ、終端処理寸法で構成できます。
サイドエントリー構造は、従来の垂直メスヘッダーがエンクロージャーの高さ、PCBスタッキング、ケーブルルーティング、または隣接するコンポーネントに干渉する場合に特に役立ちます。
これは、ボード間、ワイヤ間、および内部PCB相互接続アプリケーションにおけるオスピンヘッダーの嵌合レセプタクルとして使用できます。
最大の選択上の利点は、広く使用されている3つのピッチ構成が利用できることです。
これにより、エンジニアはPCBスペース、嵌合ヘッダー、信号密度、機械的クリアランスに基づいてピッチを選択でき、固定ピッチに合わせてコネクタインターフェースを再設計する必要がありません。
市販のメスヘッダー製品ファミリーも、通常、異なるピン数と列構成を持つ1.27 mmおよび2.54 mmバージョンを定義しています。
従来の垂直メスヘッダーとは異なり、サイドエントリーメスヘッダーは嵌合方向を横に変更します。
これは、機器のエンクロージャーの垂直クリアランスが限られている場合に役立ちます。
一般的な設計上の考慮事項は次のとおりです。
機器設計者にとって、これはコネクタを単なる電気部品としてではなく、機械的アーキテクチャの一部として評価できることを意味します。
標準コネクタ寸法が顧客のPCBと常に一致するとは限りません。
OEMおよびODMプロジェクトでは、必要な仕様に合わせてコネクタを構成できます。
これは、コネクタが既存のPCBフットプリントまたは機械的エンクロージャーに適合する必要があるプロジェクトに特に役立ちます。
業界サプライヤーも、メスヘッダー製品に対してカスタマイズされたピン長、PCテール長、絶縁体高さを一般的に提供しています。
取り付け方法は、PCB設計段階で決定する必要があります。
| 要件 | 推奨構成 |
|---|---|
| 従来の基板貫通型PCBアセンブリ | THTサイドエントリー |
| 自動表面実装アセンブリ | SMTサイドエントリー |
| 強力な機械的PCB保持要件 | THTを検討する場合があります |
| リフローベースのPCB生産 | SMT構成 |
| 既存の基板貫通型フットプリント | THT |
| 既存のSMTフットプリント | SMT |
| カスタムPCB設計 | アセンブリプロセスに基づいて取り付け方法を選択 |
以下の内部PCB接続に適しています。
PCBスペースが限られている場合は、コンパクトな1.27 mmオプションを検討できます。
サイドエントリーメスヘッダーは以下に使用できます。
選択は、必要な電気定格、環境、およびアセンブリ方法に基づいている必要があります。
潜在的な用途は次のとおりです。
コンパクトな通信機器の場合、PCB密度が重要な設計上の考慮事項である場合は、1.27 mmまたは2.00 mmピッチを評価できます。
潜在的な用途は次のとおりです。
自動車用途は、コネクタの名目上の構成だけでなく、実際の温度、振動、電気的、および環境的要件に対して評価する必要があります。
コネクタは以下にも検討できます。
これらの用途では、エンジニアは見積もり中に必要な材質、コンタクトメッキ、電気定格、および環境条件を指定する必要があります。
| ピッチ | 典型的な設計方向 | 主な考慮事項 |
|---|---|---|
| 1.27 mm | コンパクト / 高密度PCB | PCBスペースの節約 |
| 2.00 mm | 中密度エレクトロニクス | スペースとサイズのバランス |
| 2.54 mm | 従来のPCBアーキテクチャ | 一般的なヘッダーとの互換性 |
サンプル入手可能性とポリシー
サンプルは、お客様からのリクエストに応じて無料で発送されます。ただし、送料はお客様にご負担いただくか、一部の既存のお客様には弊社から送料を負担する場合もあります。また、お客様が事前に送料をお支払いいただければ、弊社の宅配便でサンプルを発送することも可能です。
保証/保証/利用規約
製品品質保証を提供します。
15日間の迅速な配送を保証します。
支払い条件にはT/Tが含まれますが、L/C、PayPal、Western Unionなど、交渉の対象となります。
アフターサービス
オフィスネットワークおよび本社を通じて優れたサービスを提供します。
お電話またはEメールでお問い合わせいただくか、ご都合がよろしければ弊社オフィスにお越しください。
フレンドリーなサービスに加えて、最も競争力のある価格と柔軟なスケジュールを提供します。
よくある質問
Q: MOQは何ですか？
A: 通常、MOQは1000個ですが、テスト用に少量注文を受け付けています。
Q: 工場を訪問できますか？
A: 工場訪問を歓迎します。専門的な生産プロセスをご紹介し、長期的な協力関係を築くことができます。
Q: サンプル時間はどのくらいですか？納期はどのくらいですか？
A: サンプルは7日、量産は15〜20日です。数量によって異なります。
Q: 商品の検査方法は？
A: 工場訪問、第三者による検査、または写真検査で検査できます。
Q: 私の国への送料はいくらですか？
A: 送料は、総重量とCBMに基づいて運送会社から提示されます。
Q: 注文が出荷されたことをどのように知ることができますか？
A: 商品が出荷され次第、追跡番号（DHL、UPS、FedEx、TNT、EMSなど）、航空貨物運送状、または海上B/Lをお送りします。また、配送状況を追跡し、お知らせします。役立つアフターサービスを提供しています。お客様の販売をサポートします。
Q: パーソナライズされた/カスタマイズされた製品を作成できますか？
A: はい、図面またはサンプルをお送りください。
