ブランド名:
XTKCONN
証明:
CE,SGS,ROHS,ISO9001
モデル番号:
女性ヘッダー

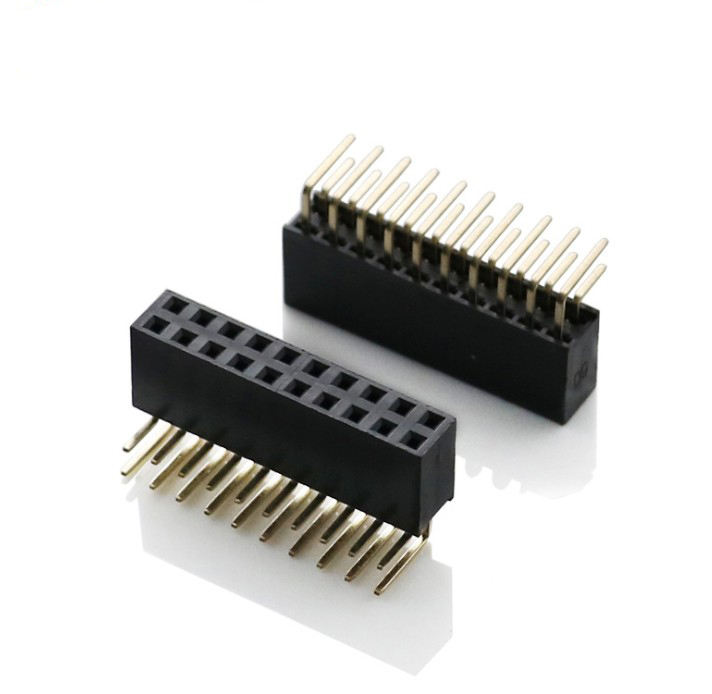

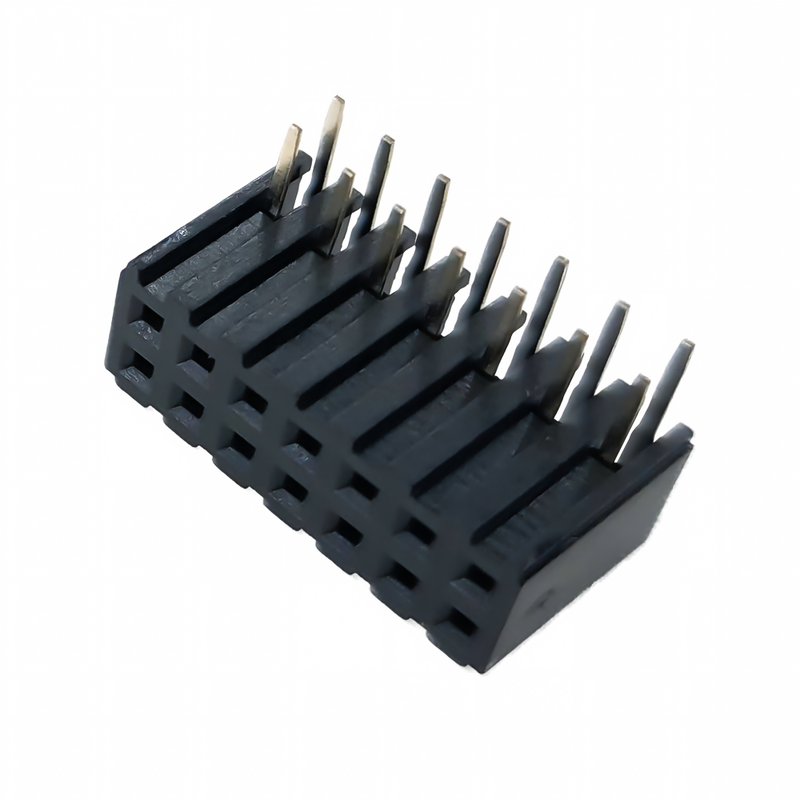

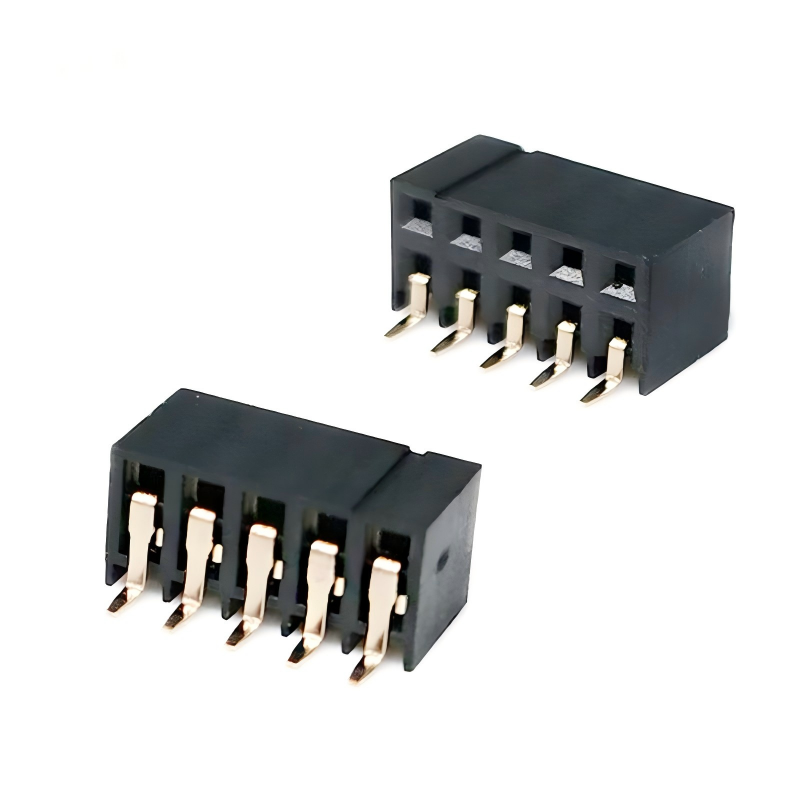

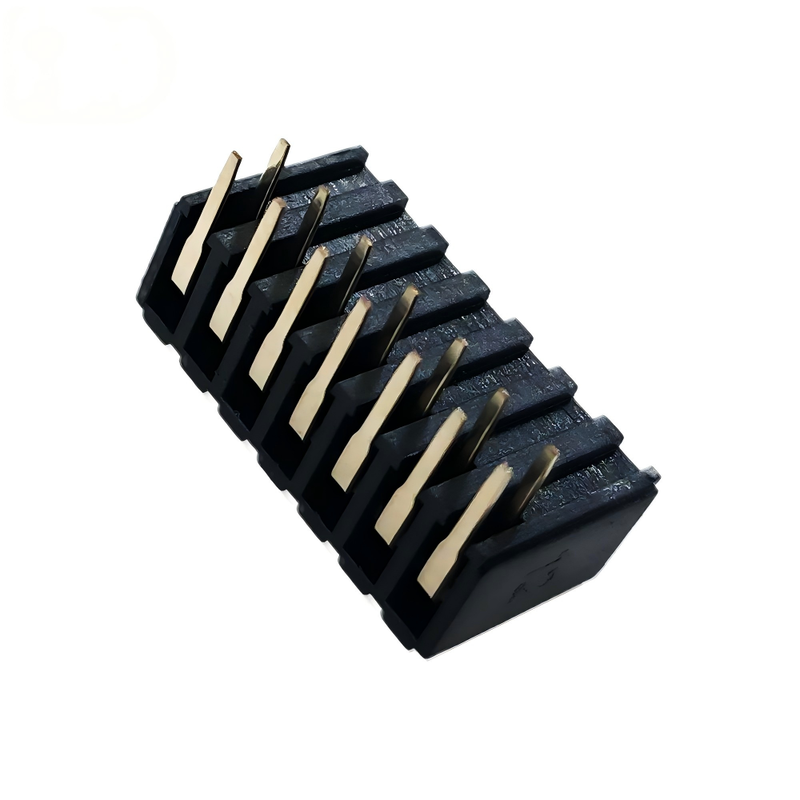

2.54mm ピッチ 20ピン メス-オス SMTタイプ PCBソケットピンヘッダー
製品説明
| 項目 | 仕様 |
|---|---|
| 製品名 | カスタム 2.54mm ピッチ 2列 メスヘッダー |
| ピッチ | 2.54mm (0.100インチ) |
| 列数 | デュアル / 2列 |
| ピン範囲 | 2×2 ～ 2×40ピン (合計 4～80ポジション) |
| 実装タイプ | スルーホール (THT) / SMT表面実装 (カスタム選択) |
| 向き | ストレート垂直 / ライトアングル / カスタムスタック高 |
| 定格電流 | コンタクトあたり 3A |
| 定格電圧 | 250V AC |
| 接触抵抗 | ≤ 20mΩ |
| 絶縁抵抗 | ≥ 1000MΩ |
| 耐電圧 | AC 500V, 1分 |
| 動作温度 | -40℃ ～ +105℃ |
| リフロー耐性 | 260℃ 最大, 5-10秒 (SMTバージョン) |
| 嵌合回数 | 100-500サイクル (メッキによる) |
| 準拠 | RoHS 2.0, REACH, UL94-V-0 ハウジング |
当社のカスタム 2.54mm (0.100インチ) 2列メスヘッダーは、産業用オートメーション制御システム向けに特別に設計されたボード間PCBソケットコネクタです。この標準的な0.100インチピッチフォームファクタは、PLCモジュール、IOボード、モーションコントロールユニット、産業用組み込みコントローラーに安定した信号と低電力相互接続を提供します。大量生産される汎用メスヘッダーとは異なり、ピン数、実装スタイル、ハウジング高さ、メッキ厚さ、機械的機能を、お客様の産業用PCBレイアウト、振動環境、製造プロセス要件に合わせて調整します。スルーホールおよびSMTリフローアセンブリの両方に適しており、これらのソケットは、振動下での断続的な接触、はんだ付けによる変形、限られたフットプリントスペース、混合信号・低電力伝送シナリオといった一般的な産業上の問題を解決します。
材質詳細
| 部品 | 標準材質 | カスタムオプション |
|---|---|---|
| 絶縁ハウジング | PA66-GF, UL94-V-0 難燃性黒 | PA6T / LCP 高温プラスチック (ヘビーリフロープロファイル用) |
| コンタクト端子 | リン青銅 (高いバネ保持力) | 真鍮 (コスト最適化された非振動用途向け) |
| ベース下地メッキ | 50μ" ニッケルバリア層 | — |
| コンタクト表面メッキ | 錫メッキ (コスト効率) | 3-15μ" ゴールドフラッシュ / フルゴールドメッキ (高振動産業場所向け) |

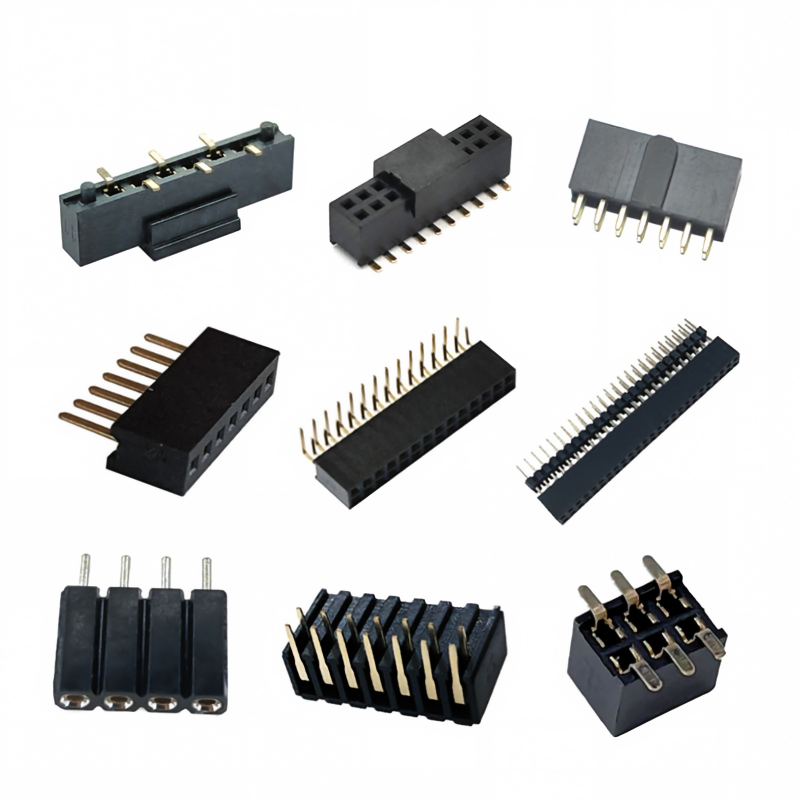

カスタマイズオプション
ピン数: 標準20P以外に2～50ピン利用可能
メッキ: ゴールドフラッシュ / ハードゴールド / マットスズ
機能: 極性キー、位置決めペグを追加
パッケージ: SMTフィーダーに合わせてリール寸法を調整
高温要件のためのハウジング材質アップグレード
応用産業 & 代表的な最終製品
スルーホールコネクタが基板スペースを取りすぎる、コンパクトなボード間接続に適しています。
産業制御 & オートメーション: 小型PLCモジュール、センサーインターフェースボード、データ収集カード、フィールドバスサブボード
IoT & エッジスマートハードウェア: BLE/LoRa/Wi-Fi無線モジュール、ゲートウェイ内部基板間接続、スマートセンサーノード
医療用電子機器: ポータブル診断機器、患者モニタリング補助モジュール (RoHS準拠材質)
コンシューマーミニ機器: ハンドヘルドデバイス、ウェアラブルモジュール、ミニ開発ボード、JTAG / ISPデバッグインターフェースコネクタ。
新エネルギー & 試験装置: バッテリー管理補助ボード、テスト治具内部相互接続、コンパクト電源制御サブモジュール
サンプル入手可能性 & ポリシー
サンプルは、お客様のご要望に応じて無料で発送されます。送料はお客様にご負担いただくか、一部の既存顧客には弊社が送料を負担する場合もあります。また、お客様が事前に送料をお支払いいただければ、弊社宅配便でサンプルを発送することも可能です。
保証/保証/規約
製品品質保証を提供します。
15日間の迅速な納期を保証します。
支払い条件はT/Tを含みますが、L/C、PayPal、Western Unionなど、交渉の対象となります。
アフターサービス
オフィスネットワークおよび本社を通じて優れたサービスを提供します。
お電話またはEメールでご連絡いただくか、ご都合がよろしければ弊社オフィスにお越しください。
フレンドリーなサービスに加え、最も競争力のある価格と柔軟なスケジュールを提供します。
よくある質問
Q: MOQは何ですか？
A: 通常、MOQは1000個ですが、テスト用に少量注文も受け付けています。
Q: 工場を訪問できますか？
A: 工場見学を歓迎します。専門的な生産プロセスをご覧いただき、長期的な協力関係を築くことができます。
Q: サンプル時間は？納期は？
A: サンプルは7日、量産は15～20日です。数量によります。
Q: 商品の検査方法は？
A: 工場訪問、第三者による検査、または写真検査で検査できます。
Q: 私の国への送料はいくらですか？
A: 運賃は運送会社が総重量とCBMに基づいて提示します。
Q: 注文が出荷されたことをどのように知ることができますか？
A: 商品が出荷され次第、追跡番号 (DHL、UPS、FedEx、TNT、EMSなど)、航空貨物運送状、または海上運送状をお送りします。また、配送状況を追跡し、お知らせします。役立つアフターサービスを提供します。お客様の販売をサポートします。
Q: パーソナライズ/カスタム製品を作成できますか？
A: もちろんです。図面またはサンプルをお送りください。
