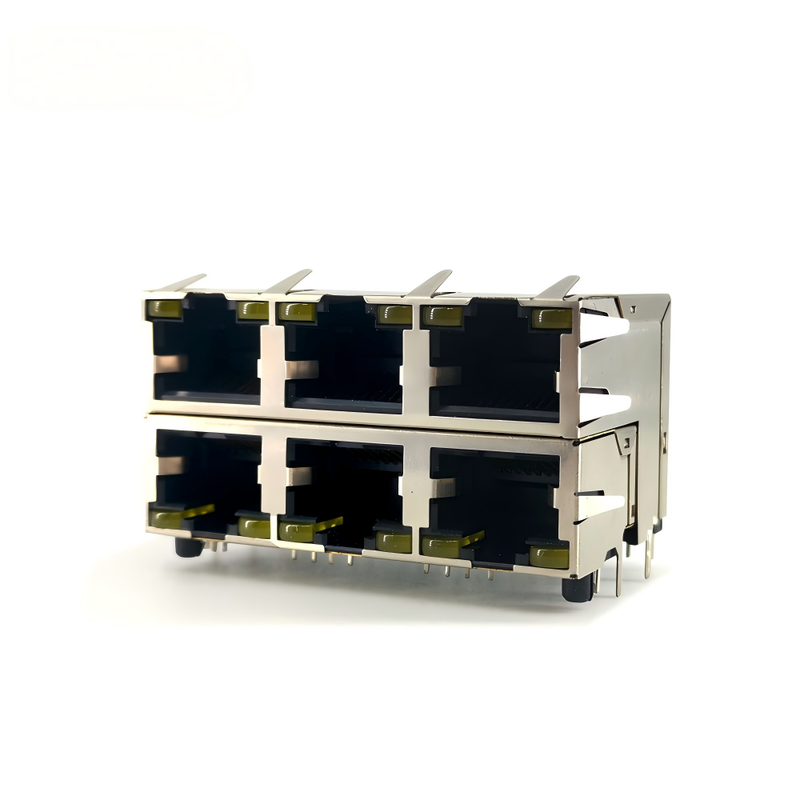

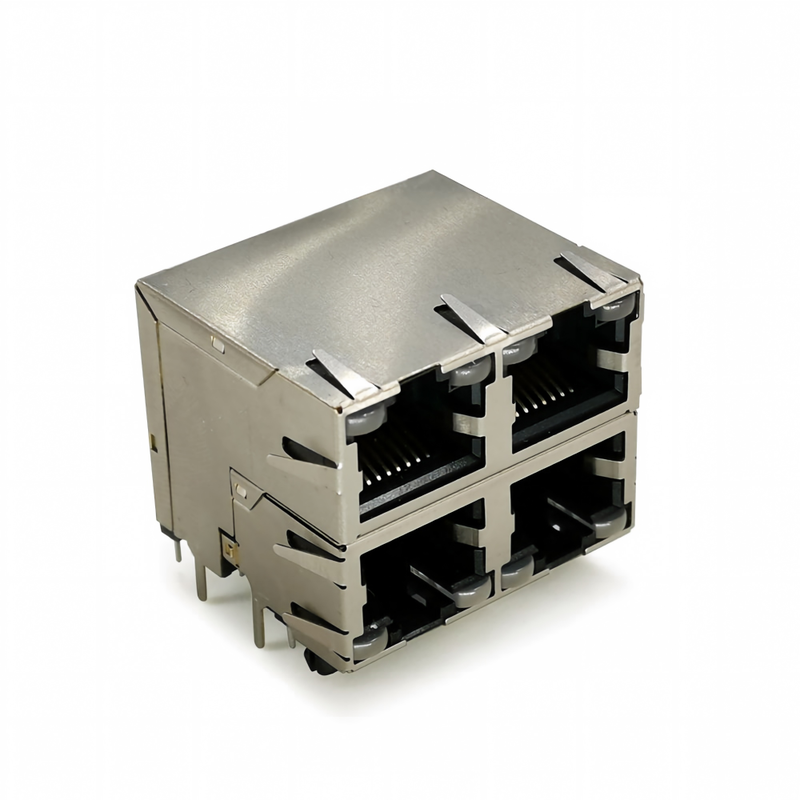

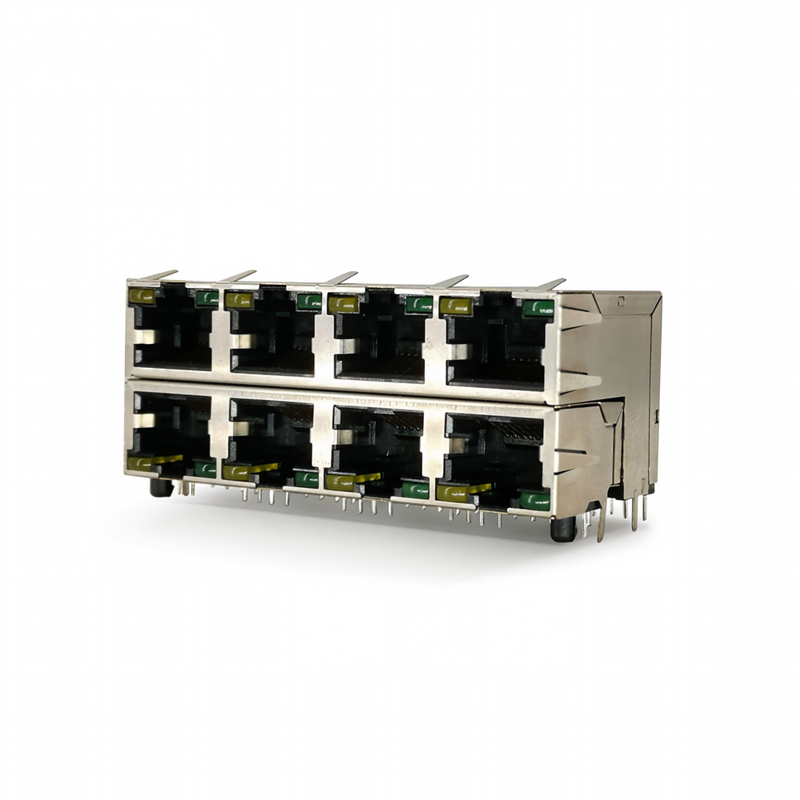

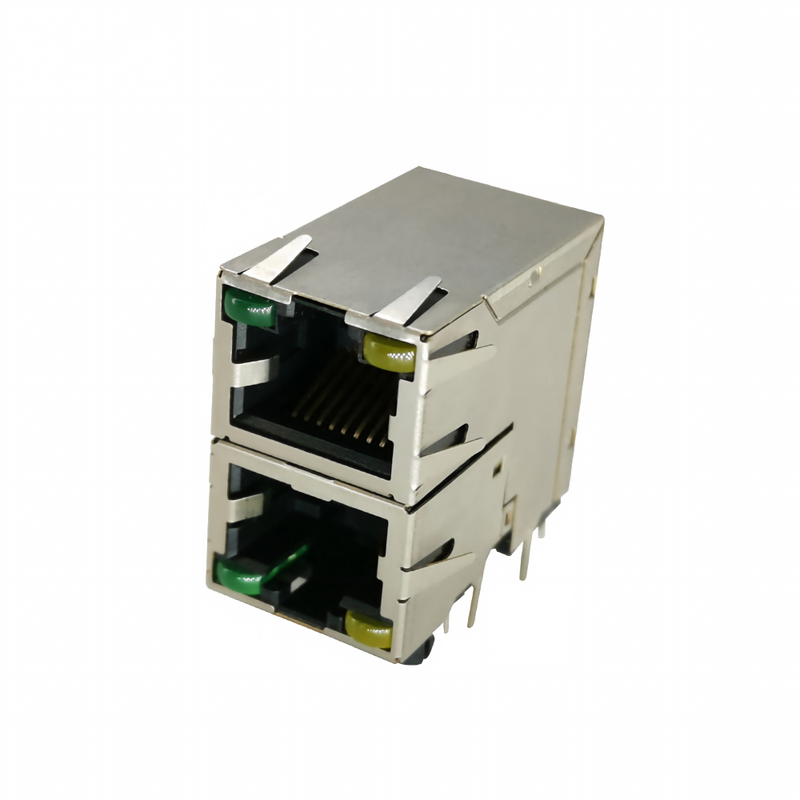

双層 2-16 ポート RJ45 モジュラルのコネクタ LEDライト 女性ソケット金属ハウジングPCBのための銅接触

コネクタタイプ

モジュラージャック 8P8C (RJ45)、メス

構成

2×8 スタックド (ダブルレイヤー)、16ポート​

ポジション / ロード

8ポジション、ポートあたり8コンタクト

取り付け

スルーホール、ライトアングル (サイドエントリー 90°)

ピッチ (THピン)

2.54 mm 行 × 1.27 mm 列 (標準RJ45 PCBパターン)

ハウジング材質

ガラス強化PBT / PA46 / PA66、ブラック、UL 94 V-0

シールド材質

真鍮 (銅合金) 0.20–0.25 mm、NiメッキまたはSnメッキ

コンタクト材質

リン青銅 Ø0.45–0.46 mm 丸型 / 0.35 mm フラット

コンタクトメッキ

メス部選択的金メッキ (フラッシュ–50μ")、テール部錫メッキ

LED

ポートあたり2× (例: グリーンリンク + イエローACT); オプションカラー

EMI

シールドシェル + トップ/サイドスプリングフィンガー + PCBグラウンドタブ

電流定格

1.5 A / コンタクト

電圧定格

125 VAC RMS

接触抵抗

≤ 30 mΩ

絶縁抵抗

≥ 500 MΩ @ 500 VDC

耐電圧

1000 VAC RMS、60秒

嵌合力

≤ 2.2 kgf (8コンタクトプラグ)

保持力 (プラグ-ジャック)

≥ 7.7 kgf

耐久性

750サイクル (最小)

カテゴリ定格

Cat5 / Cat5e / Cat6 (非統合マグネティクスバージョン)

PoEサポート

はい (IEEE 802.3af/at/bt、外部マグまたはPoEジャックとペアリング時)

動作温度

-40 °C ～ +85 °C (産業用 -20～+70 オプション)

準拠

FCC Part 68, IEC 60603, RoHS 2.0, REACH

相互参照

TE 6368296-1 / 6116317-6; Connray 59BSE-2×8; Wayconn MJIB-88280XX; Pranelectronics JP-28-LED

寸法 (参考)

長さ 28.2 × 幅 115.07 × 高さ 25.30 mm (Wayconnクラス)

MOQ / リードタイム

500個 / サンプル 5–7日、量産 3–4週間
