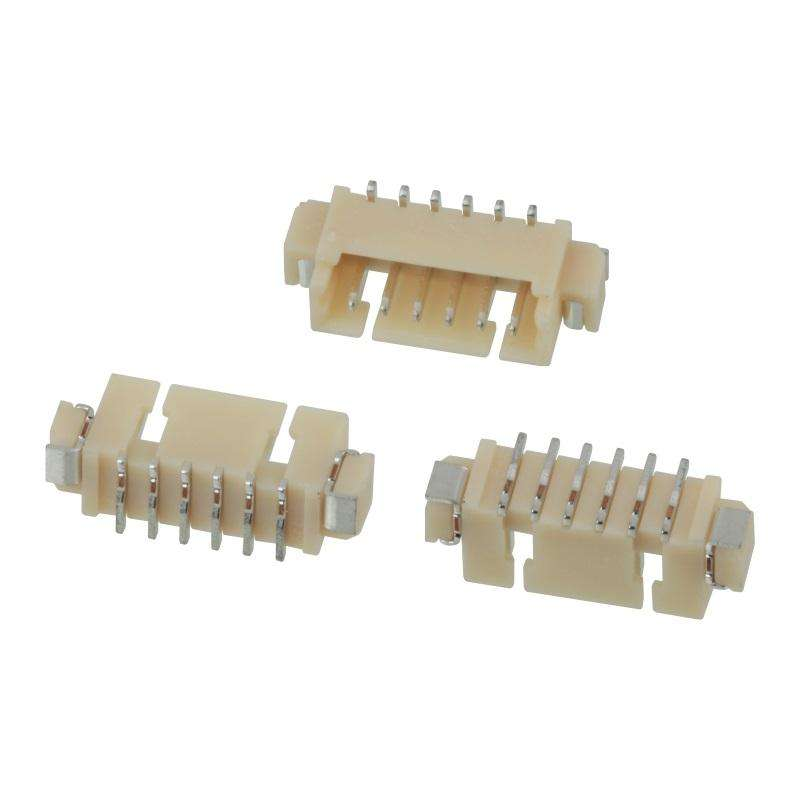

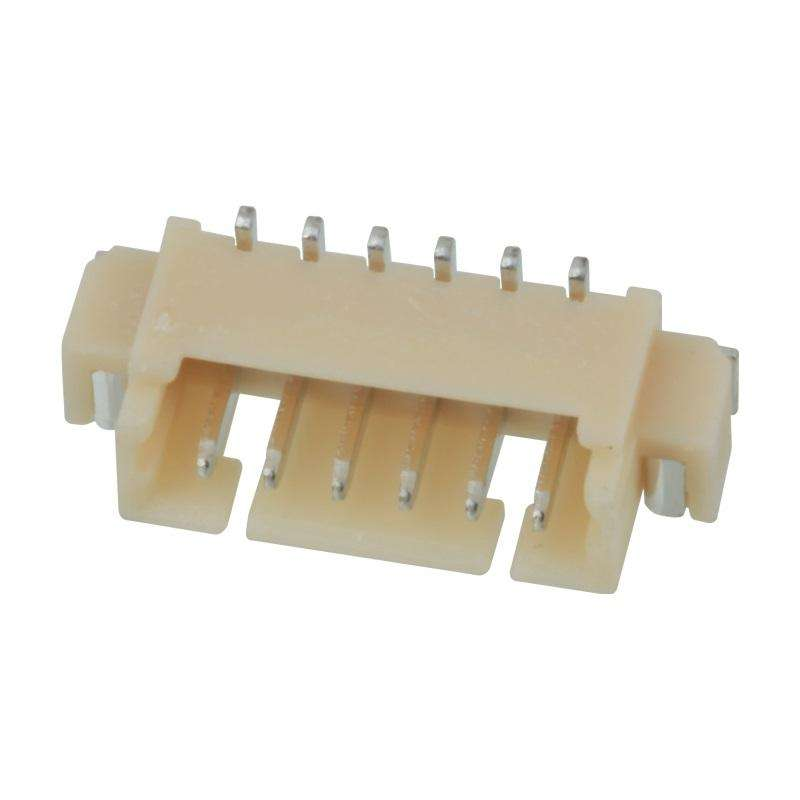

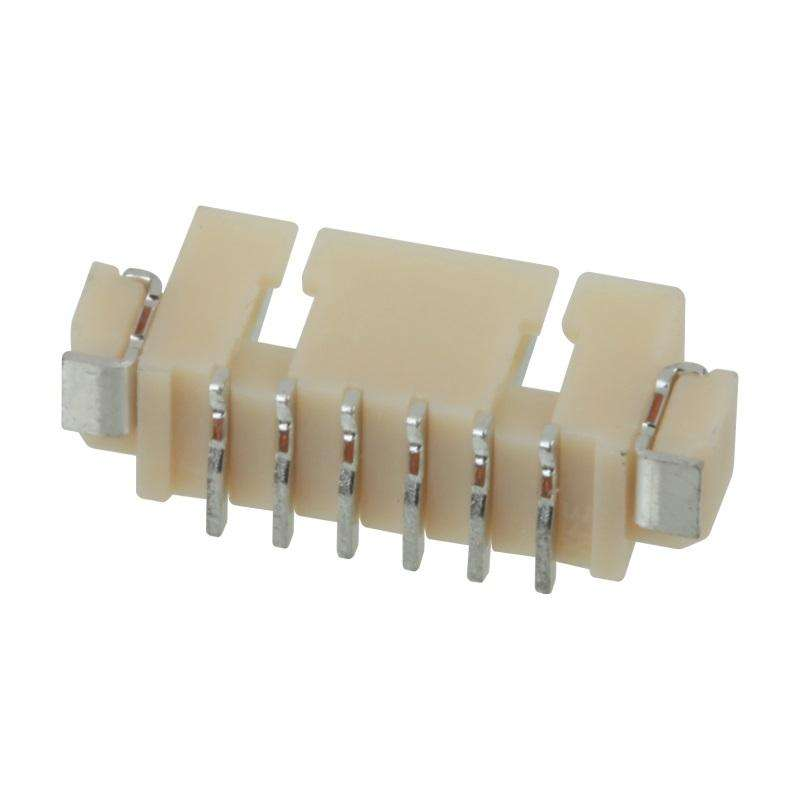

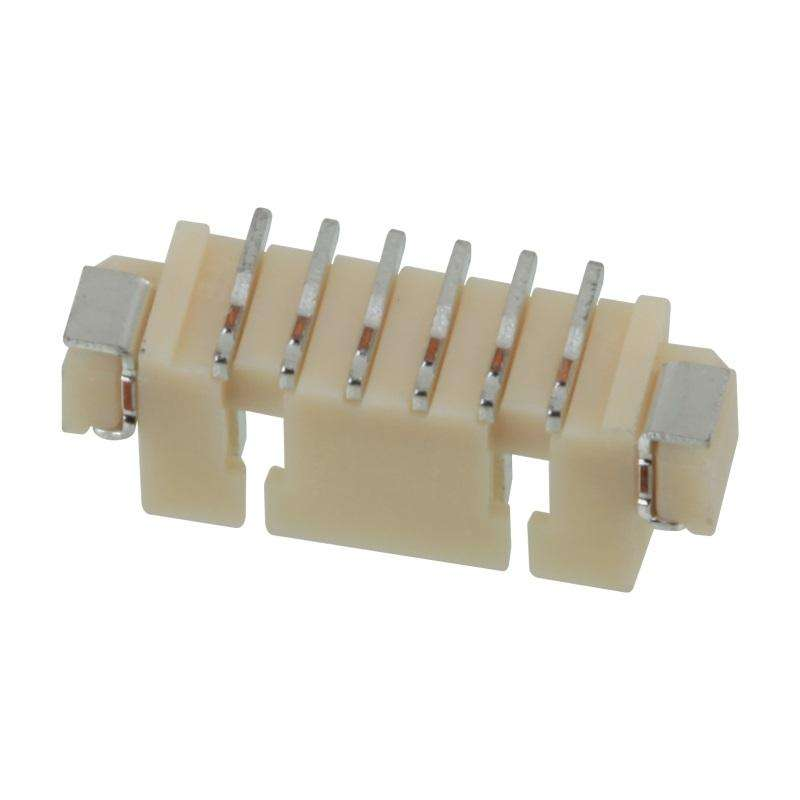

MX 1.25mm ピッチ水平 SMT wafer/ワイヤー対基板コネクタ 2-16ピン

Gold Plated Wafer Box SMD Connector

Durable Wafer Box Interface Connector

Secure SMD Wafer Connector with Warranty

ブランド名:

XTKCONN

証明:

CE,SGS,ROHS,ISO9001

Model Number:

Wafer Housing Terminal

連絡ください

引金を求めてください

MX 1.25mm ピッチ水平 SMT wafer/ワイヤー対基板コネクタ 2-16ピン

製品詳細

耐久性:

高い

接続タイプ:

スナップオン

サンプル:

fress

電流定格:

終端スタイル:

半田

接触:

真鍮に金メッキを施した50U以上

温度範囲:

-40〜85度摂氏

メッキ:

Tin plating

ハイライト:

Gold Plated Wafer Box SMD Connector

Durable Wafer Box Interface Connector

Secure SMD Wafer Connector with Warranty

支払いと配送条件

Minimum Order Quantity

1000pcs

価格

Negotiable Price

Packaging Details

Inner Package:in Reel; Outer Package: Reel In Carton

Delivery Time

5-7 Days

支払条件

L/C、T/T、ペイヤル

Supply Ability

3KK Pcs

コネクターに乗る2.0mmのウエファーPCBワイヤー

最高の価格を入手する

ワイヤー・トゥ・ボード SMDコネクタ PH 2.0mm 6ピン SMT 垂直ウェファコネクタ (カバー付き)

最高の価格を入手する

1.0mm ウェーファーソケット縦横のバックルパッチピンホルダー高温耐性リンゴコネクタ

最高の価格を入手する

JST XH 2.54mm 2 3 4 5 6ピン直角SMT 垂直DIP ワッシャー PCBケーブルワイヤーコネクタ

最高の価格を入手する

連絡ください

86 13711847246

tinaliao@xtkconnector.com

86-769-85150486

今連絡してください

製品説明

MX 1.25mm ピッチ水平 2-16ピン SMT ワイヤー/ワイヤー・トゥ・ボードコネクタ

製品説明

モデル番号	1.25T-nAB
タイプ	ワイヤとボードの接続器
産地	中国
	広東
パッケージ	大量/テープ&ロール
記述	ワイヤとボードの接続器
ピッチ	1.25mm
ピン	2から16
プラスチック素材	高温熱プラスチック (UL94V-0)
終端材料	銅合金
塗装	シナ/ゴールド
マウントシステム	表面マウント
現在の格付け	1.0AMP
断熱抵抗	1000MΩ ミンス
接触抵抗	0.03Ω 最大
電圧に耐える	1000V AC/分
操作温度	-25°C~85°C

MX 1.25mm ピッチ水平 SMT wafer/ワイヤー対基板コネクタ 2-16ピン

MX 1 だった25mm Pitch Horizontal SMT Wafer/Wire-to-Board Connector is a compact board-to-wire interconnection solution designed for space-limited electronic applications requiring reliable PCB mounting and wire-harness connections.

1.25mmのピッチミニチュア設計で,水平SMTのマウント構造, 2から16のポジションの柔軟なピン構成,このコネクタは,ワイヤーと印刷回路板間の効率的な電気接続を維持しながら,コンパクトPCBレイアウトをサポートします.

MX 1.25mm ピッチ水平 SMT wafer/ワイヤー対基板コネクタ 2-16ピン

構成要素	材料の選択肢	機能
隔熱器/ウエーファー・ハウジング	LCPまたはナイロン6T,UL94V-0	隔熱,機械的サポート,高温SMT互換性を提供する
連絡先端末	銅/銅合金	電気伝導性と機械的な接触力を提供します
コンタクトプレート	ニッケル上にスチール/ニッケル上にゴールド (オプション)	溶接能力と接触性能を向上させる
溶接タブ	銅合金 / リンゴ銅	PCB の機械的固定を強化する
住宅の色	自然色 / ベージュ色 / カスタマイズ	製品識別と製造要件

デザインの利点

Name: MX 1.25mm ピッチ 水平 SMT wafer/ワイヤー対基板コネクタ 2-16ピン
Brand: Shenzhen Xietaikang Precision Electronic Co., Ltd.
SKU: Wafer Housing Terminal
Price: 4.01 USD
Availability: InStock

1空間節約アプリケーションのためのコンパクトな1.25mmピッチデザイン

1.25mmのピッチ構造は,従来の2.0mmまたは2.54mmのピッチソリューションと比較して,コネクタの足跡が小さくなります.

エンジニアの給付:

PCB占有面積が減少する
ミニチュア電子製品に適しています.
高密度のPCBレイアウトをサポートする.
コンパクトなモジュールに柔軟な統合

2効率的なPCB組み立てのための水平SMT構造

直角型SMT配置により,PCB表面に平行にコネクタを設置できます.

利点:

低プロフィール装置設計に適しています.
自動化されたSMT生産ラインと互換性がある.
PCB部品の配置を最適化する
効率的な大量生産をサポートします
