起源の場所:
広東省、中国
ブランド名:
XTK
証明:
CE,SGS,ROHS,ISO9001
モデル番号:
SFP+

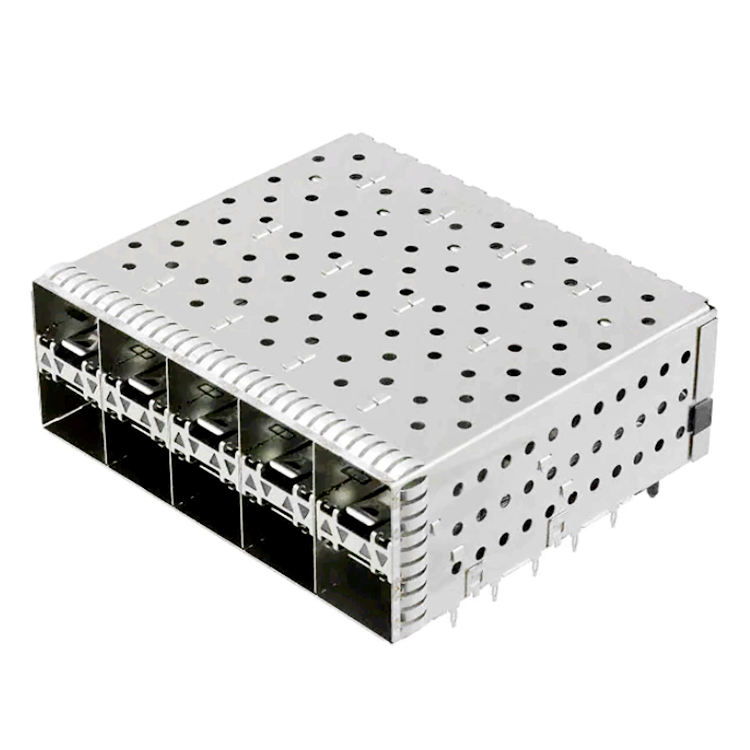

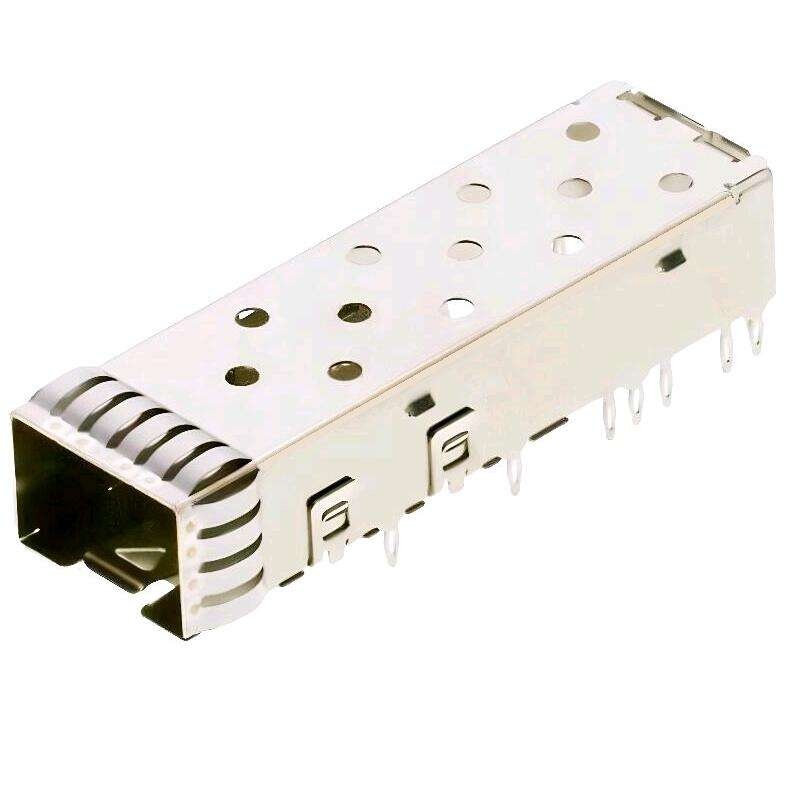

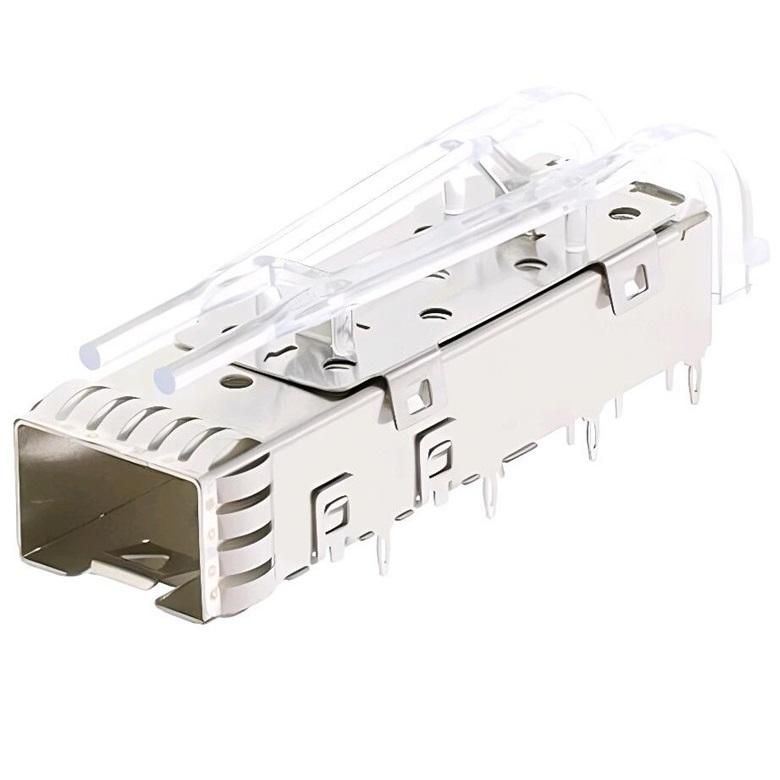

SFP+ケージ 2x5 ライトパイプ付き、スルーホール右曲がりレセプタクル、統合コネクタ付き、ラック型スタックEMIシールドI/Oケージ – 10G/25Gスイッチ &サーバーPCB用200ポジションプレスフィットSFPコネクタ
説明
SFP+ケージ 2x5 ライトパイプ付きは、完全なホットスワップ対応I/Oインターコネクトシステムです。スタックメタルケージ + 200ポジション右曲がりスルーホールレセプタクル + 統合デュアルライトパイプを1つのラック型ギャングアセンブリとして出荷します。SFP、SFP+、SFP28トランシーバー、DACおよびAOCケーブルに対応し、プレスフィット準拠ピンを介してホストPCBに取り付けられます。ウェーブはんだ付けや手配線は不要です。
高ポート密度ラックマウント機器（1U/2U ToRスイッチ、ブレードサーバー、5Gフロントホールボックス、ファイアウォールアプライアンス）向けに設計された2x5垂直スタックは、1x4ケージのおおよその前面パネル幅で10個の10G/25Gレーンを提供します。統合ライトパイプはステータスLEDをフェイスプレートに導きます。スプリングフィンガーガスケット付きのフルメタルケージはEMIを封じ込め、10G NRZおよび25G PAM4での信号整合性を保護します。
|
パラメータ |
仕様 |
|---|---|
|
部品タイプ |
SFP+ケージアセンブリ（統合レセプタクル付き、ギャング2x5） |
|
フォームファクタ |
SFP / SFP+ / SFP28後方互換 |
|
ポートマトリックス |
2 x 5（合計10ポート、スタック） |
|
ポジション |
200（20 × 10） |
|
ピッチ |
0.8 mm |
|
取り付け |
スルーホール、右曲がり |
|
終端 |
プレスフィット（準拠ピン、Ø0.64 mm） / オプションSMTテール |
|
レセプタクルコンタクト |
リン青銅、ニッケルめっき金フラッシュ（接触部30 µ"以上） |
|
ケージ材質 |
銅合金 / ニッケルシルバー、ニッケルめっき |
|
ライトパイプ |
PMMA / PCクリア、内部+外部構成、ポートあたり2つのLEDチャンネル |
|
EMI機能 |
スプリングフィンガー（上下左右）、オプションエラストマーガスケット |
|
ボードガイド |
あり（内蔵極性ポスト） |
|
データレート |
1.25 G / 10.3125 G（SFP+） / 25.78 G（SFP28） |
|
電流定格 |
0.5 A/コンタクト |
|
接触抵抗 |
≤ 70 mΩ |
|
絶縁抵抗 |
≥ 1000 MΩ |
|
耐電圧 |
300 V AC / 750 V ACピーク |
|
嵌合サイクル |
≥ 100（モジュール挿抜） |
|
挿入力（モジュール） |
≤ 40 N |
|
抜去力（モジュール） |
≤ 11.5 N |
|
動作温度 |
-55 °C ～ +85 °C（一部ビルドは+105 °Cまで） |
|
保管温度 |
-55 °C ～ +105 °C |
|
難燃性等級 |
UL 94 V-0（LCP/PBTハウジング） |
|
準拠 |
SFF-8431、INF-8074i、RoHS 2.0、REACH |
|
相互参照 |
TE 1-2132403-6 / Molex 076093-5001 / 076047-5003 |
|
MOQ |
500個 |
|
サンプルリードタイム |
5～7営業日 |
|
量産リードタイム |
3～4週間 |
|
梱包 |
トレイ（帯電防止）、オプションチューブ |
5つの主なセールスポイント
統合デュアルライトパイプ（内側+外側） – 10ポートすべてでPCBからフロントベゼルへリンク/ACT/スピードLED信号を伝送。独立したLEDホルダーやパネル改造は不要。
スルーホール右曲がり + プレスフィット – 200ピン（20×10）レセプタクル、準拠プレスフィットテールおよび 右曲がり出力。はんだフリーアセンブリ、標準SMTリフロー+プレスプロセスと互換性あり。
2x5スタックラック型ケージ – 1つのギャングケージアセンブリに10個のSFP+ポート、垂直スタックにより1x10リニアと比較して前面パネル幅を50%削減。ブラインドメーティング用の内蔵ボードガイド。
全面EMIシールド – ニッケルシルバー/銅合金ケージ、上下左右にベリリウム銅製スプリングフィンガー付き、1～10 GHzで≥60 dB、10G/25G NRZ & PAM4のFCC/CE規格に適合。
TE / Molexとのピン・ツー・ピン互換 – ランドパターンとメカニクスはTE 1-2132403-6、Molex 076093-5001、Amphenol SF-SFP+-2x5と一致。既存設計のPCB再スピンは不要。
|
レイアウト |
ポート |
前面幅 |
使用例 |
|---|---|---|---|
|
1x10リニア |
10 |
約140 mm |
ワイドフェイスプレート、レガシー |
|
2x5スタック |
10 |
約71.5 mm |
1U/2Uラックスイッチ、高密度NIC |
|
1x4 + 1x6 |
10 |
約140 mm |
混合速度パネル |
|
オプション |
利用可能な選択肢 |
|---|---|
|
ポートマトリックス |
1x1 / 1x4 / 1x6 / 2x1 / 2x2 / 2x4 / 2x5 / 2x6 / 2x8 |
|
ライトパイプ |
なし / 外側のみ / 内側のみ / 内側+外側（デフォルト） |
|
終端 |
プレスフィット（デフォルト） / SMTはんだテール / ミックス |
|
ケージ仕上げ |
Niめっき / Snめっき / 黒酸化 |
|
EMI |
スプリングフィンガーのみ / +エラストマーガスケット / +導電性フォーム |
|

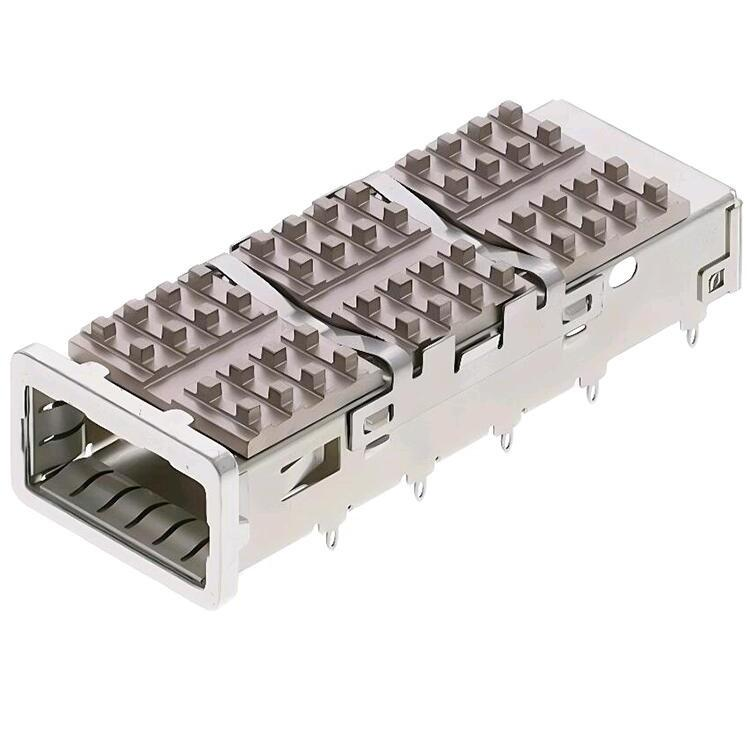

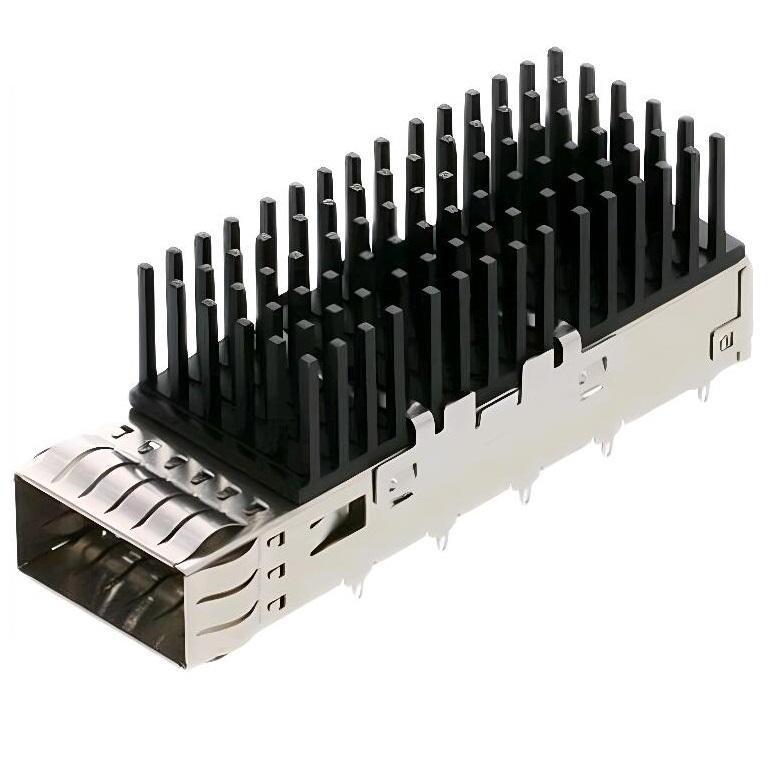

ヒートシンク |
なし（デフォルト） / トップヒートシンク / サイドフィン |
|
コンタクトめっき |
金フラッシュ / 15 µ" / 30 µ" / 50 µ" |
|
ロゴ |
ケージトップにレーザーマーキング（MOQ適用） |
FAQ
Q: 見積もりはいつ受け取れますか？
A: 仕様が確定すれば、24時間以内に見積もりを提供できます。
