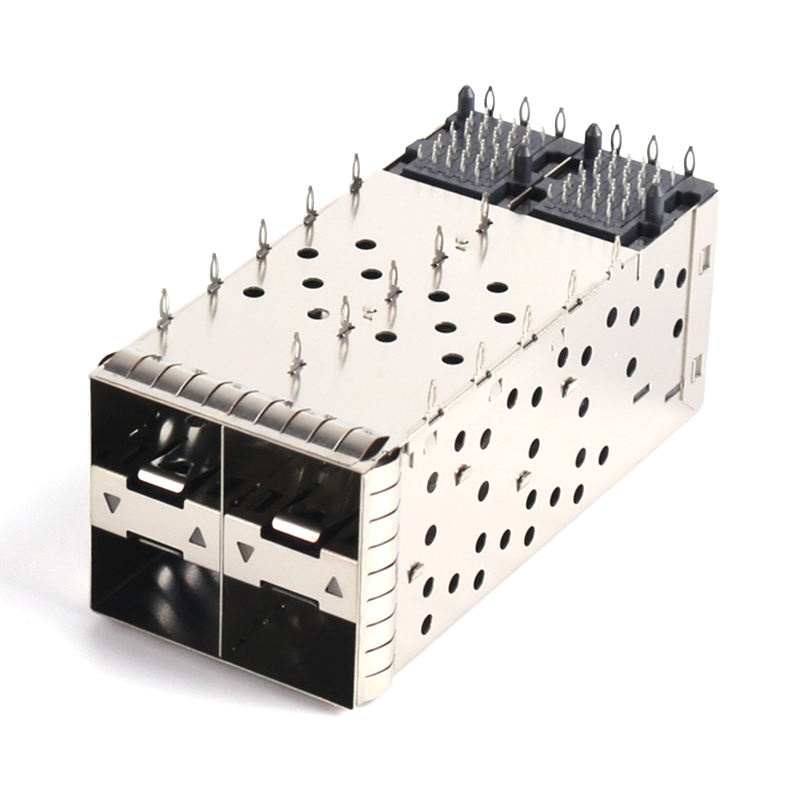

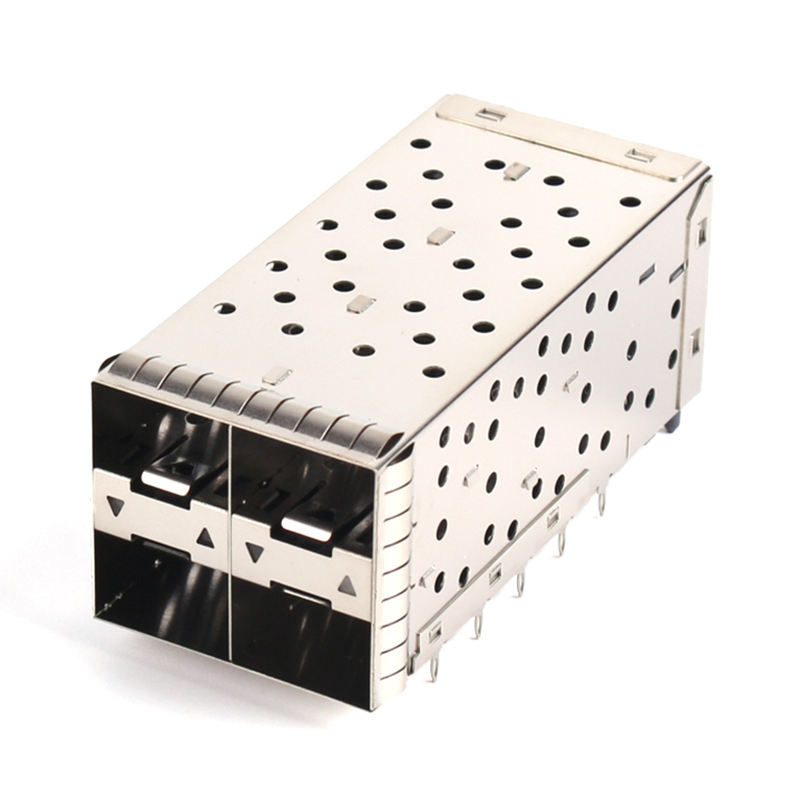

メタルEMIシールド 2x2スタックラックスタイルSFP+ケージ プレスフィット終端光ファイバーI/Oコネクタ付き

製品タイプ

SFP+ケージ 2x2（ライトパイプなし）+一体型レセプタクル

フォームファクタサポート

SFP (1G) / SFP+ (10G) / SFP28 (25G) 下位互換

ポート構成

2x2スタック（合計4ポート）

ポートあたりのポジション数

20（4ポート合計80コンタクト）

ピッチ

0.8 mm

取り付けスタイル

スルーホール、ライトアングル

終端

プレスフィット準拠ピン（Ø0.64 mm）/ オプションSMTはんだテール

レセプタクルコンタクト材質

リン青銅、ニッケル上にゴールドフラッシュ（30μ" オプション）

ケージシェル材質

銅合金/ニッケルシルバー、ニッケルめっき

ライトパイプ

なし（ソリッドケージ壁、最大EMI整合性）

EMIシールド

フルペリメーターベリリウム銅スプリングフィンガー（トップ/左/右/ボトム）

データレート

1.25 Gbps – 10.3125 Gbps（SFP28 25.78 Gbpsモジュール対応）

電流定格

0.5 A/コンタクト

接触抵抗

≤ 70 mΩ

絶縁抵抗

≥ 1000 MΩ

耐電圧

300 V AC

嵌合サイクル

≥ 100挿抜（モジュールホットスワップ）

動作温度

-40 °C ～ +85 °C

難燃性等級

UL 94 V-0（LCPハウジング）

準拠規格

SFF-8431、INF-8074i、RoHS 2.0、REACH

互換モジュール

光トランシーバー（SFP/SFP+/SFP28）、DAC、AOC

MOQ

500個

サンプルリードタイム

5～7営業日

量産リードタイム

3～4週間

梱包

帯電防止トレイ/チューブ、防湿バッグはオプション

クロスリファレンス

TE 1567788-x / Amphenol SF-SFP+-2x2 / Molex 74737シリーズ

EMIクリティカル設計

プラスチックライトパイプが開口部を作成 → RF漏洩リスク

ソリッドメタルウォール → 開口部なし → 最大シールド

コスト重視の大量生産

追加コンポーネントコスト + 組立工程

部品点数削減、配置作業削減、BOM削減

フェイスプレートにLEDステータス不要

無駄な機能

クリーンなフロントパネル、ステータスはソフトウェア/リモートで処理

過酷な産業環境

ライトパイプが黄変、ひび割れ、埃が溜まる

劣化するプラスチック光学部品なし

超高密度1Uスイッチ

ライトパイプが奥行き/スタッキングの複雑さを増す

短いZ軸プロファイル、シンプルなメカニカルスタックアップ

ポートマトリックス

1x1 / 1x2 / 1x4 / 1x6 / 2x1 / 2x2（本モデル）/ 2x4 / 2x5 / 2x6 / 2x8

終端

プレスフィット（デフォルト）/ SMTはんだテール / ミックス

ケージ仕上げ

ニッケルめっき（デフォルト）/ スズめっき / 黒酸化

EMI強化

スプリングフィンガーのみ（デフォルト）/ +導電性エラストマーガスケット / +導電性フォームストリップ

ヒートシンク

なし（デフォルト）/ トップマウントアルミニウムヒートシンク / サイドフィンヒートシンク

コンタクトめっき

ゴールドフラッシュ（デフォルト）/ 15μ" / 30μ" / 50μ"

レセプタクルハウジング色

ブラック（デフォルト）/ カスタム（MOQ適用）

ブランディング

ケージ上面へのレーザーマーキング（MOQ適用）
