起源の場所:
広東省、中国
ブランド名:
XTK
証明:
CE,SGS,ROHS,ISO9001
モデル番号:
SFP+

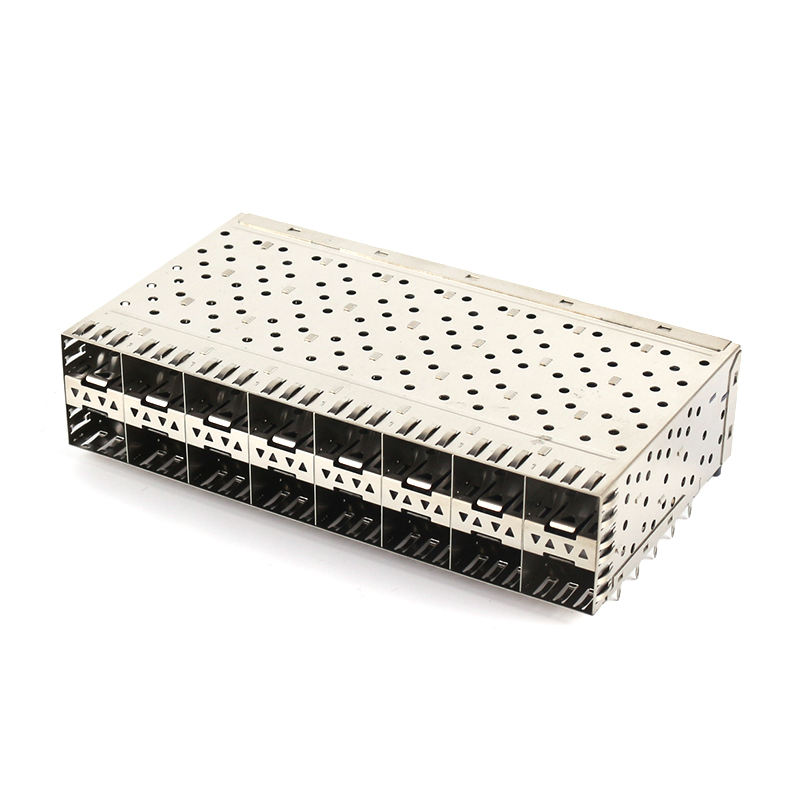

SFP28 / SFP+ 2×6 外部ライトパイプ,プレスフィット240ポジション容器,接触領域の金30μ" 25G/10Gスイッチ,NICおよび5G機器のための積み重ねたEMIシールドI/Oコネクタ
製品説明
|
パラメータ |
仕様 |
|---|---|
|
部品タイプ |
SFP+ / SFP28 統合容器 (2×6 積み重ねた) のケージ組成 |
|
形状因数 |
SFP/SFP+/SFP28 バックバック互換性 |
|
ポートマトリックス |
2 × 6 (合計12ポート) |
|
ポジション |
240 (20 × 12) |
|
ピッチ |
0.8mm (0.032インチ) |
|
マウント |
穴を貫いて,右角 |
|
終了 |
プレスフィット対応ピン (Ø0.64mm,3.0mm尾) /オプションのSMT |
|
接触材料 |
リンゴ・銅合金 |
|
コンタクトプレート |
交配領域の金分30 μ" (0.76 μm)プレス・フィット・テール上のチーン |
|
檻素材 |
ニッケル銀 (銅合金) |
|
ライトパイプ |
外部型のみ(PMMA/PC) ポートごとに2~3つのLEDチャンネル |
|
EMI 機能 |
外部+内部のベリリウム銅のスプリング指,エラストーマーガシットオプション |
|
データレート |
1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28 PAM4) |
|
現在の格付け |
0.5A/接触 |
|
接触抵抗 |
≤ 70 mΩ |
|
断熱抵抗 |
≥ 1000 MΩ @ 500 V DC |
|
電圧に耐える |
300V AC / 750V ピーク |
|
交尾 サイクル |
≥100 (モジュール挿入) |
|
挿入力 (モジュール) |
≤ 40 N |
|
抽出力 (モジュール) |
≤ 11.5 N |
|
オペレーティングテンパー |
-55 °Cから+105 °C (一部建築物では-40~+85 °C) |
|
住宅の燃焼率 |
UL 94 V-0 (LCP) |
|
適合している |
SFF-8431,INF-8074i,SFF-8402,RoHS 20REACHについて |
|
クロス・リフ |
TE 2007562-7 / 2007567-5 / 1-2007562-7; プロスペア SFPP026PC30 |
|
典型 的 な 寸法 |
L 63.25 × W 86.0 × H 25.4 mm (産業用2×6) |
|
MOQ |
500個 |
|
サンプルリードタイム |
5~7 営業日 |
|
マスリードタイム |
3〜4週間 |
|
パッケージ |
硬い反静的トレイ |
1外側の光管のみ 顔面板をきれいにし 内側の開口をゼロにします
2交尾エリアに金分30ミリ
3プレスフィット容器 (20×12)
42×6 積み重ねたラックスタイル = コンパクトZ高さの12ポート
5フル・ペリメーター EMI スプリング + ニッケル・シルバーケージ
応用シナリオ
データセンター 25G ToR スイッチ (48ポート = 4× 2×6ケージ)
エンタープライズ SFP28 アクセス スイッチとシャーシ・ラインカード
サーバー 25G/10G NIC (マルチポートアダプターカード)
5G DU/CU フロントレール 輸送カード (CPRI/eCPRI)
ラックマウントファイアウォール,IPS/IDS,負荷バランサー
工業用イーサネットスイッチ (DIN/19"ラック) LED状態+EMIマージンを必要とする.
|
ブランド |
相当P/N |
|---|---|
|
TE接続性 |
2007562-7, 2007567-5, 1-2007562-7 について |
|
プロスペア電子 |
SFPP026PC30 |
|
モレックス/アンフェノール |
2×6 SFP+ 外部LPプレスフィットシリーズ (要求に応じて) |
品質 と 信頼性
100%連続性&プレス・フィット・挿入力試験
檻CMMの寸法チェック (±0.05mm)
IEC 60512 による接触抵抗とヒップポット
熱循環 -55°C+105°C 500サイクル
GTEMセルで確認されたEMIシールド (≥60dB @ 1GHz)
輸送に関するISO 9001 / RoHS / REACHドキュメント
|
オプション |
選択 |
|---|---|
|
ポートマトリックス |
1×1 / 1×4 / 1×6 / 2×1 / 2×2 / 2×4 /2×6/ 2×8 |
|
ライトパイプ |
無 / 外側のみ (デフォルト) / 内側+外側 / 内側のみ |
|
金の厚さ |
閃き15μ" /30μ" (デフォルト)/ 50μ" |
|
終了 |
プレスフィット (デフォルト) /SMT尾 /混合 |
|
檻の仕上げ |
ニ・プラテッド (デフォルト) / Sn・プラテッド/ブラック・オキシッド |
|
EMI |
スプリング指のみ / + エラストーマーガスケット / + 導電性泡 |
|
ヒートシンク |
無 / 上部シンク / サイドフィン |
|
ロゴ |
檻の上部にレーザーマーク (MOQ適用) |
カスタムプロセス (フローチャートを再利用)
要求収集 パラメータ,環境,qty,リードタイム
技術評価&報價 エンジニアがフィット&レートを検証
3D図鑑のレビューと顧客による確認 STEP/IGES/PDF
模具開発/プロトタイプ製造 檻用ツール+サンプル
サンプル信頼性試験と顧客承認 挿入,EMI,熱,25GSI
量産 線上AOI+プレスフィット監視
最終QC&出荷 100%検査,ハードトレイパック,DHL/海/空
よくある質問
Q: いつから引上げを受けられるの?
お問い合わせを直接お送りください
