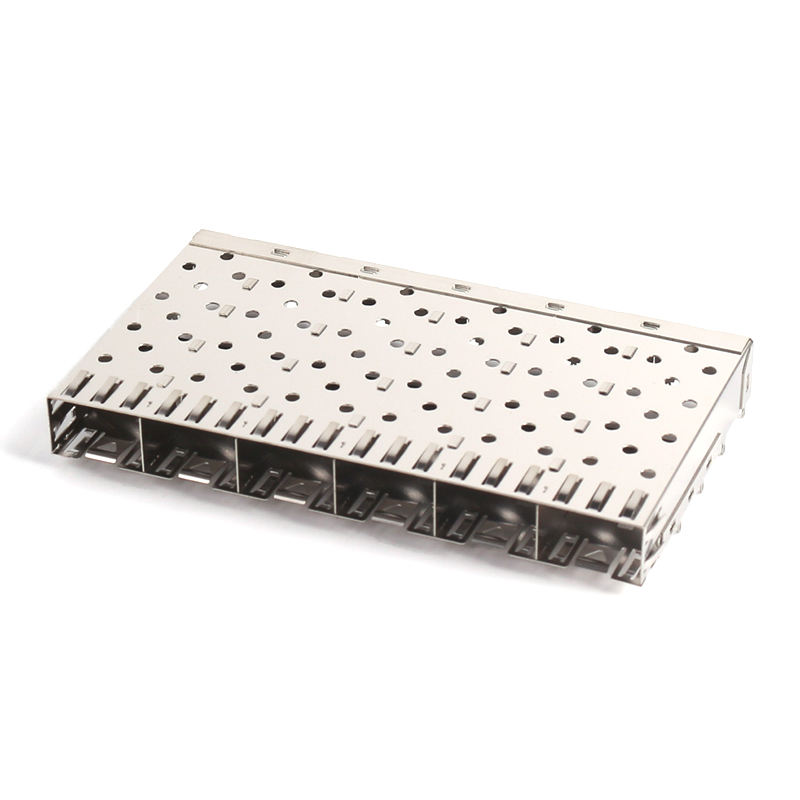

MIC 電子部品 コネクタ 1x6 SFP+ ケージ

ブランド / シリーズ

MIC 電子部品 SFP+ケージ組成

形状因数

SFP/SFP+/SFP28 バックバック互換性

ポートマトリックス

1 × 6 (6ポート線形)

ポジション

120 (20 × 6)

ピッチ

0.8mm (0.031インチ)

マウント

穴を貫いて,右角

終了

プレスフィット対応ピン (Ø0.64mm,尾2.05mm) /オプションのSMT

接触材料

リンゴ銅

コンタクトプレート

交配領域の黄金のフラッシュ (30 μ"オプション),プレスフィット尾のチーン

檻素材

ニッケル銀 (銅合金)

ライトパイプ

外部型 PMMA,ポートごとに2つのLEDチャンネル (Link + ACT)

EMI 機能

内側と外側のベリリウム銅のスプリング指 (エラストマーガシットオプション)

データレート

1.25 G / 10.3125 G (SFP+) / 25.78 G (SFP28)

差阻力

100 Ω

現在の格付け

0.5A / 接触

接触抵抗

≤ 80 mΩ

断熱抵抗

≥ 1000 MΩ @ 500 V DC

電圧に耐える

300V AC

交尾 サイクル

≥100 (ホットスワップ)

オペレーティングテンパー

-55 °Cから+105 °C (工業用製造 -40~+85 °C)

住宅の燃焼率

UL 94 V-0 (LCP)

適合している

SFF-8431,INF-8074i,SFF-8402,RoHS 20REACHについて

クロス・リフ

TE 2170305-2 / 2007250-1 / 2143294-1; アムフェノル UE76-A20; モレックス 74754-0620

典型 的 な 寸法

L ≈ 86.0 × W ≈ 48.6 × H ≈ 12.3 mm (業界参照 1×6)

MOQ

500個

サンプルリードタイム

5~7 営業日

マスリードタイム

3〜4週間

パッケージ

アンチステティック・トレイ

フロントパネルの幅

狭い

幅が広い (~48.6mm) でも単行表示わかった

面板のツールは

積み重なった切片が必要

シンプルな長方形スロット

LEDの使用可能性

順番付けが難しく

外部LPの直線,ケージ壁のドリルなし

EMI 壁の整合性

中部LPのためにしばしば切る

固い壁で,外側が LP→よりよいRFシール

使用ケース

ポート密度の1Uコア

アップリンク列,48ポートアクセススイッチ,NICわかった

TE接続性

2170305-2 (LPなし), 2007250-1 / 2143294-1 (LPを含む)

アムフェノール

UE76-A20-xxxx (エクスプレスポート 1×6)

モレックス

74754-0620 / 74754-0610

繁栄する

SFPP016PB

ライトパイプ

無 / 外側のみ (デフォルト) / 内側+外側 / 内側のみ

金の厚さ

閃き15μ" /30μ" (オプション)わかった

終了

プレスフィット (デフォルト) /SMT尾 /混合

檻の仕上げ

ニ・プラテッド (デフォルト) / Sn・プラテッド/ブラック・オキシッド

EMI

スプリング指のみ / + エラストーマーガスケット / + 導電性泡

ヒートシンク

無 / トップシンク (注:いくつかのTE 1×6は,ヒートシンクと互換性がない)

ポートマトリックス

1×1 / 1×2 / 1×4 /1×6/ 1×8

ロゴ

檻の上部にレーザーマーク (MOQ適用)
