高速SFP / SFP+ / QSFP28ケージ&プラグイン可能なコネクタ

EMIシールドケージ（ヒートシンクオプション付）| 1G /10G /25G /100G信号伝送SFP、SFP+、QSFP28、XFP、CFP光トランシーバーに対応

製品説明

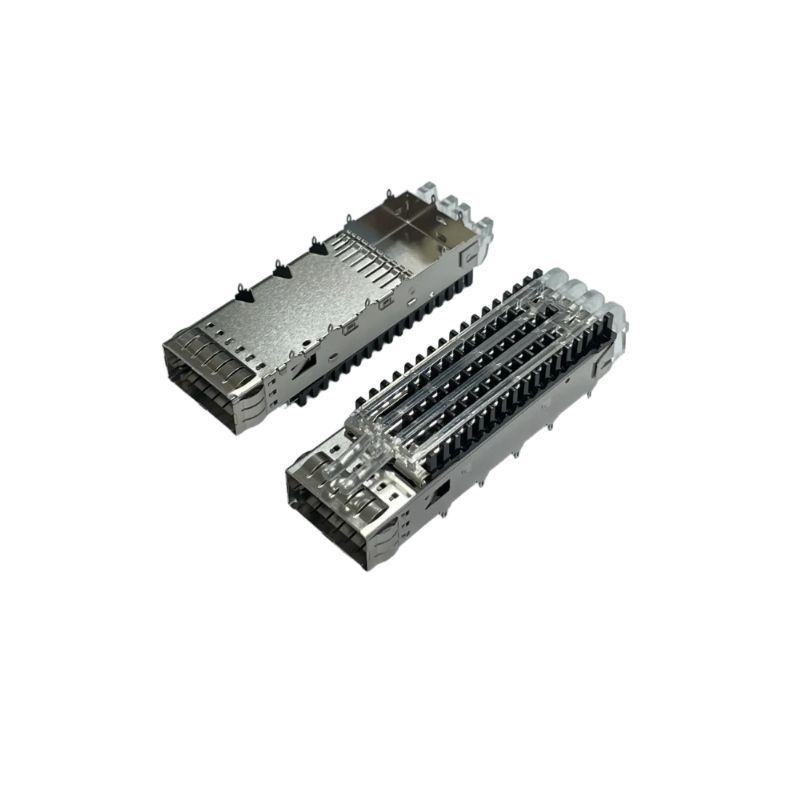

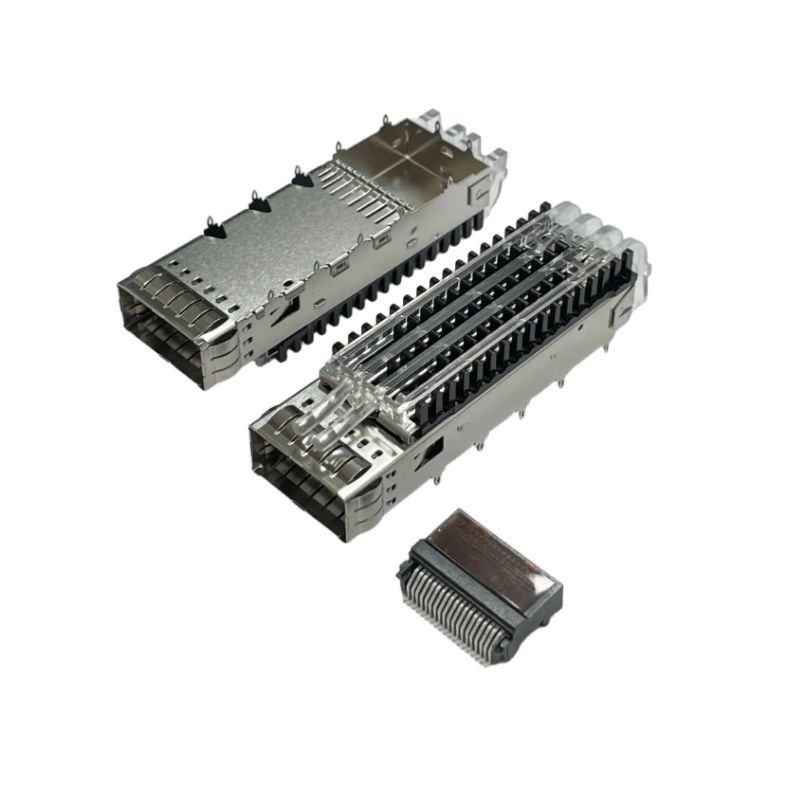

当社のSFP & QSFPシリーズ高速ケージアセンブリは、光トランシーバーおよびDACケーブル用のPCB側レセプタクルとして機能します。360°のEMIシールド構造とオプションのライディングヒートシンクを備え、これらのプラグ可能なコネクタは、1G、10G、25G、100Gの高速信号伝送をサポートします。広く利用可能な1x1シングルポートおよび1xNスタックマルチポート構成。SFF MSA産業規格に完全に準拠し、5G通信インフラ、エンタープライズスイッチ、サーバー、データセンターストレージ、産業用通信ハードウェアに最適です。

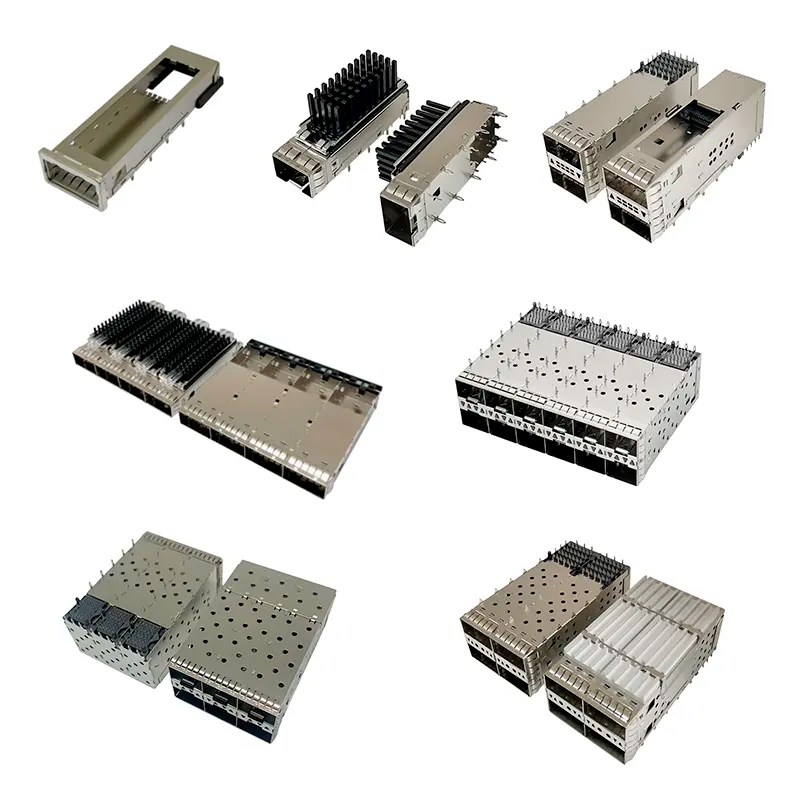

製品シリーズ概要

備考：全モデル対応SMTソルダテールまたはプレスフィット終端；カスタムスタックポートレイアウトはご要望に応じて承ります。

コア競争優位性

✅ 高速信号のための最適化されたEMI抑制
全周ベリリウム銅製EMIスプリングフィンガーにより360°シールドを実現。10G/25G/100G高速動作中のクロストークと電磁漏洩を効果的に抑制し、CE/FCC EMCテストの合格を支援します。多くの低コスト競合他社は部分的なスプリング設計しか採用せず、EMI障害のリスクを引き起こします。
✅ デュアルサーマルソリューション：標準ケージ＆ヒートシンクバージョン
通気孔付きベアケージとアルミニウムヒートシンク付きの組み立て済みケージを提供します。ヒートシンクモデルはトランシーバーの動作温度を効率的に低下させ、高出力光モジュールのサーマルスロットリングを回避し、5G基地局や高密度データセンターラックでの長期間の安定動作に不可欠です。

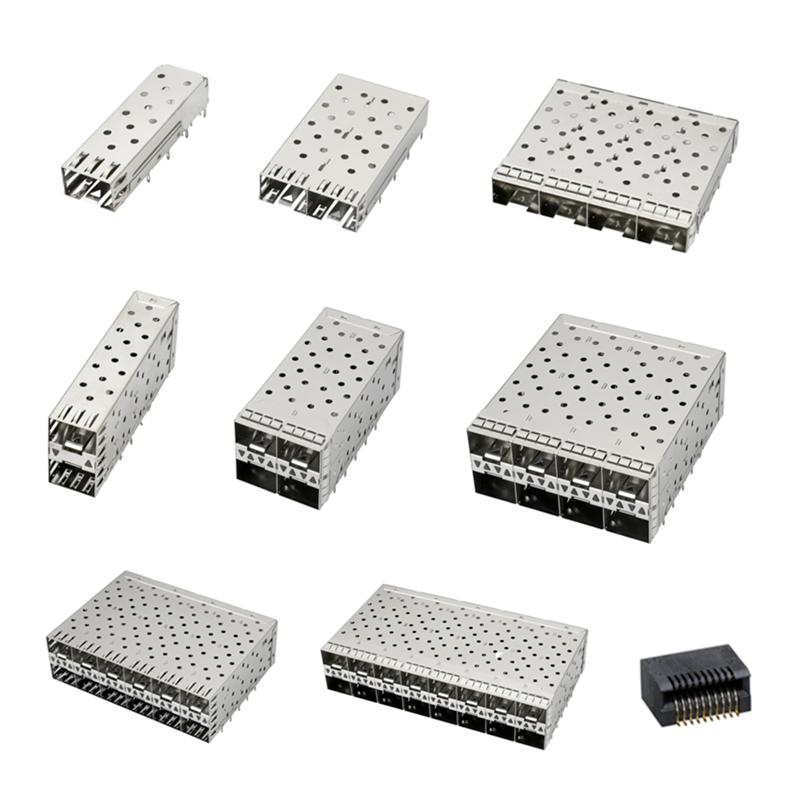

✅ 豊富なポートレイアウトオプション（1×1 / 1×N / 垂直スタック）
シングルポート1×1、マルチポートギャング1×4、ベリーツーベリー2×1スタック構造で在庫あり。ロープロファイルLP / ストレート/ライトアングル配向をサポートし、異なる1U/2Uスイッチ＆サーバーシャーシの設計要件に適合します。
✅ 厳格なMSA標準寸法管理と相互運用性
すべてのケージは公式SFF MSA機械図に従っています。精密スタンピングと金型管理により、主要ブランドの光トランシーバーとの互換性を保証し、挿入不良や接触不良の問題を防ぎます。
✅ ワンストップカスタマイズサポート
ライトパイプ、シャッタードア、カスタムヒートシンク、特殊PCBフットプリント、改訂EMIスプリングレイアウトに対応可能です。ハードウェア設計チーム向けに3D STEPファイルと詳細データシートを提供できます。
✅ 工場直販＆安定したバッチ一貫性
自社スタンピング、金型、組立ワークショップ。厳格なIPC-A-610検査基準。商社からの不安定な品質を回避し、少量サンプル試用と大量注文をサポートします。
✅ 2つの終端オプションあり
一般的なプロジェクト向けのSMTソルダテール。高層PCB向けのプレスフィット準拠ピンは、メインボードへのリフロー熱ダメージを排除します。

ターゲットアプリケーション業界

1. 5G通信インフラ
5G RU/DU基地局、フロントホール＆バックホール伝送装置、光伝送ネットワーク（OTN）

2. データセンター＆クラウドコンピューティング
トップオブラックスイッチ（ToR）、コアルーター、ストレージサーバー、DAC/AOC光ケーブルホストボード

3. エンタープライズネットワークハードウェア
ギガビット/10G/25G LANスイッチ、セキュリティゲートウェイ、産業用ネットワークスイッチ

4. 産業用通信＆エッジコンピューティング
産業用制御スイッチ、ビデオ監視装置、エッジAIゲートウェイ

5. テスト＆測定/医療機器
高速信号テスト機器、高信頼性光通信診断装置

選択ガイド

注文前に、以下の仕様を確認して、不一致を避けてください：
1. フォームファクタ：SFP / SFP+ / SFP28 / QSFP28 / XFP / CFP
2. ポート配置：1×1シングルポート、1×Nギャングまたは2×1スタック
3. サーマル要求：ヒートシンクあり/なし
4. 終端タイプ：SMTソルダテールまたはプレスフィット準拠ピン
5. 配向：ストレートスルーまたはライトアングル（R/A）
6. 追加要件：EMIシャッター、ライトパイプ、産業用広温度バージョン
