商品の詳細:
|
| タイプ: | FFCケーブル | 記述: | dvi板fpc |
|---|---|---|---|
| サービス: | ODM OEMは受け入れる | 中心材料: | 金張りの/スズメッキをされた銅 |
| ピッチ: | 0.5mm | 色: | 白く/黄色 |
| ハイライト: | DVI板FPCリボン・ケーブル,50pin FPCのリボン・ケーブル,DV FFCのフラット ケーブル |
||

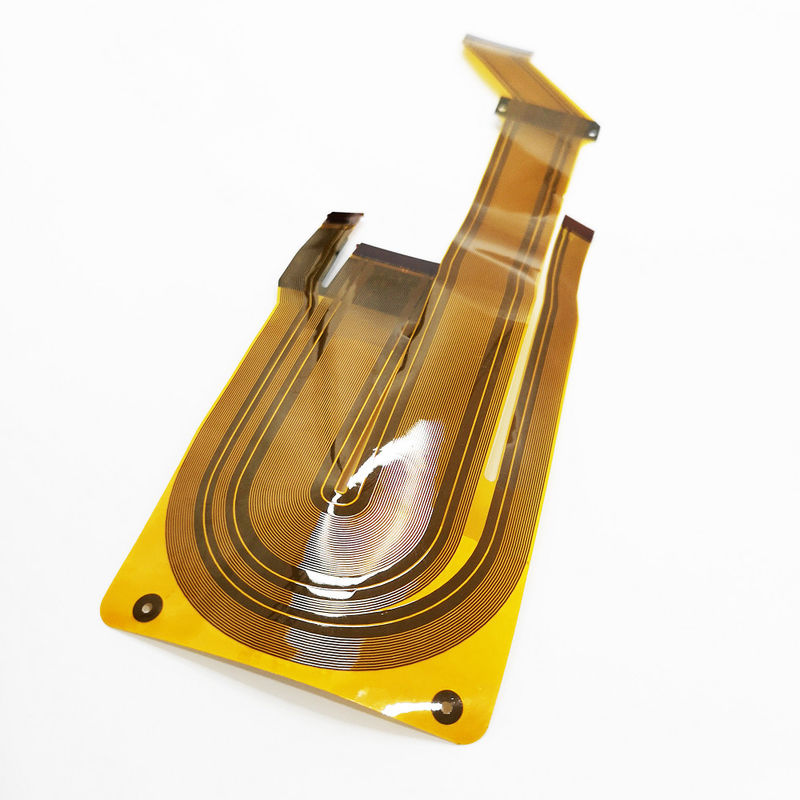

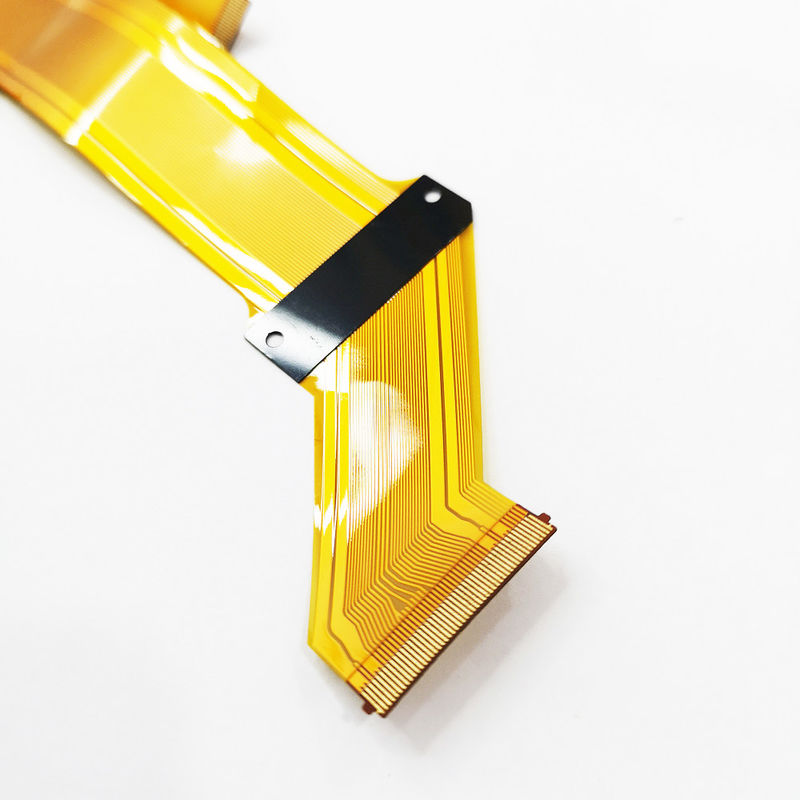

DVのためのFPCケーブルのデータ エントリーのDvi板50pin
製品の説明
| 項目 | Paramerers |
| 二重側面/Mulyti層 | |
| 最高のパネルのサイズ | 32' *20 ' （800mm*508mm） |
| 最低トラック/ギャップIL | 0.075mm/0.075mm （3mil/3mil） |
| 内部の層1の側面の最低の環状リング | 3mil （0.075mm） |
| 最高のCUの重量OL | 6oz （210um） |
| 最高のCUの重量1L | 12oz （420um） |
| 終了する板厚さ | 0.20-6mm |
| 層の計算 | 2-32L |
| 登録を層にする層 | ±3mil （±76um） |
| 最低の終了する穴径 | 0.15mm （6mil）、HDIのための0.1mm （4mil） |
| 穴の位置の正確さ | ±2mil （±50um） |
| スロットhloeの許容 | ±3mil （±75um） |
| PTHの直径の許容 | ±2mil （±50um） |
| NPTHの直径の許容 | ±1mil （25±um） |
| 最高のアスペクト レシオPTH | 10:1 |
| 穴の壁の銅 | 0.4-2mil （10-50um） |
| Grapicパターン登録許容 | ±3mil （0.075um） |
| 最低トラック/ギャップ1L （ミル） -銅の重量の扶養家族 | 3mil/3mil （75um/75um） |
| トラック エッチングの許容 | ±1mil （±25um） |
適用
私達のプロダクトはテレコミュニケーション、計算ネットワーク、医療機器および他の多くのハイテク分野で広く利用されている。
私達のサービス
私達の専門の部門を使うと、私達は提供してもいい:
PCBの設計
PCBの製造:PCBファイルかGerberファイルは必要とした
PCB PCBA SMD SMTアセンブリ:Bomのリストは必要とした
電子設計
逆行分析- PCBのコピー、PCBのクローン、ICは解読する
部品の調達
PCB PCBAの完成品テスト
大量生産
Prodcutionの契約製造業
NDA -機密保持契約
私達のPCBの製造業の機能
| 項目 | 指定 | |
| 1 | 層のNumbr | 1-16層（標準） |
| 2 | 材料 | アルミニウムFR4 FPC |
| 3 | 表面の終わり | HASL （LF）、金張り、Enigの液浸の金、液浸の錫、OSP |
| 4 | 終わり板厚さ | 0.2mm-6.00 mm （8mil-126mil） |
| 5 | 銅の厚さ | 1/2 oz分;12のoz最高 |
| 6 | はんだのマスク | 緑/黒く/白く/赤く/青/黄色 |
| 7 | Min.Traceの幅及び行送り | 0.075mm/0.1mm （3mil/4mil） |
| 8 | CNC DrilingのためのMin.Holeの直径 | 0.1mm （4mil） |
| 9 | 打つことのためのMin.Holeの直径 | 0.9mm （35mil） |
| 10 | 最も大きいパネルのサイズ | 610mm*508mm |
| 11 | 穴の位置 | +/-0.075mm （3mil） CNC Driling |
| 12 | コンダクターの幅（W） | 0.05mm （2mil）または;+/-20%元のアートワークの |
| 13 | 穴径（H） | PTH L:+/-0.075mm （3mil）;非PTH L:+/-0.05mm （2mil） |
| 14 | 輪郭の許容 | 0.125mm （5mil） CNCの旅程;+/-0.15mm （6mil）打つことによって |
| 15 | ゆがみ及びねじれ | 0.70% |
| 16 | 絶縁抵抗 | 10Kohm-20Mohm |
| 17 | 伝導性 | <50ohm> |
| 18 | テスト電圧 | 10-300V |
| 19 | パネルのサイズ | 110×100mm （分）;660×600mm （最高） |
| 20 | 層層ミスレジストレーション | 4つの層:最高0.15mm （6mil）;6つの層:最高0.25mm （10mil） |
| 21 | 内部の層のcircuityパターンへの穴の端間のMin.spacing | 0.25mm （10mil） |
| 22 | 内部の層の回路部品パターンへの板ouline間のMin.spacing | 0.25mm （10mil） |
| 23 | 板厚さの許容 | 4つの層:+/-0.13mm （5mil）;6つの層:+/-0.15mm （6mil） |
| 24 | インピーダンス制御 | +/-10% |
| 25 | 別のImpendance | +-/10% |
FAQ
Q1:主要な一種のPCBおよびPCBAサービスは何であるか。
:産業装置/医療機器のメイン ボード/話好きな装置/無線デバイスのComsumerの電子工学装置。
Q2:あなた工場または貿易会社はであるか。
:私達はPCB PCBA OEM者停止サービス工場である。
Q3:何SMDラインがあるか。
:8ライン、日本のYAMAYAのブランドからの装置。
Q4:私がPCBのコピーかPCBの設計、またはPCBのデザイン変更を必要とすればか。
:私達の専門のチームを使って。完全な経験を使うと、私達はあなたによいサービスを提供してもいい:
aのPCBの図式的なファイル;
bの特定の機能の記述;
cの2つ以上の働くサンプル;
dのあなたが提供できる詳細情報。
