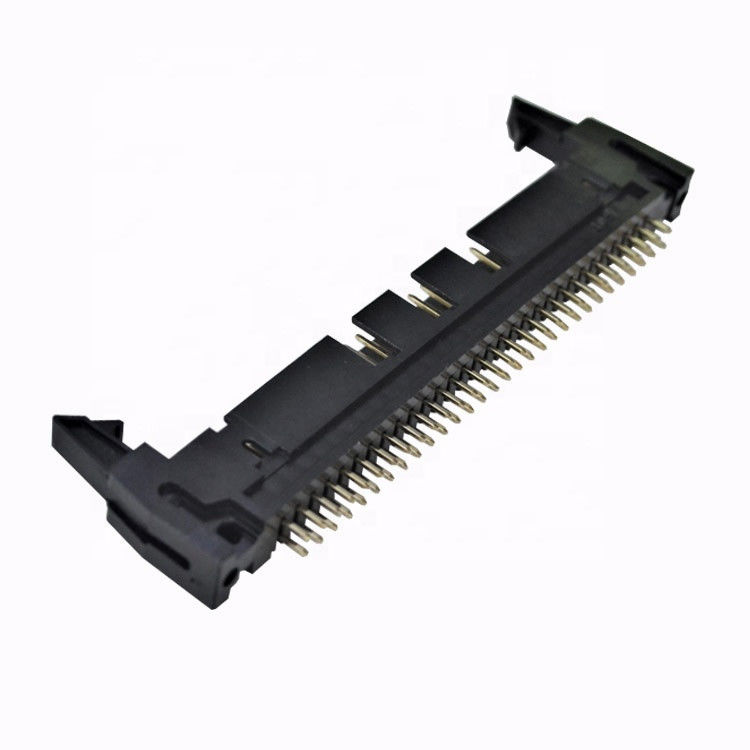

2.54mm掛け金が付いているイジェクターによって覆われるヘッダーのコネクター2x30 Pinのまっすぐなタイプ

掛け金が付いている2.54mm覆われたイジェクター ヘッダーのコネクター2*30Pのまっすぐなタイプ

記述

PCBのコネクターは何であるか。

プリント基板のコネクターはPCBsに取付けられる関係システムである。通常PCBのコネクターがから別のもの、または装置の造りの別の源からのPCBに/からに信号か力を1 PCB移すのに使用されている。それらは製造にPCBsが互いに配線でし、工程で後で集まっていることができるので、設計の容易な方法を提供する。

PCBのコネクターのオリエンテーション

言葉PCBのコネクターは長方形のレイアウトの基本的なマルチピンの関係システムを、普通示す。合う組のPCBのコネクターは板に板かケーブルに板（ワイヤーに板）のためである。板に板レイアウトは範囲をの与えることができる

完全に90度の増分に基づくPCBの関係のオリエンテーション、:

平行か中二階–コネクターは両方とも縦のオリエンテーションである;

90度、直角、ドーター・ボードへのマザーボード– 1つのコネクターは縦、横の1である;

180度、同一平面上、端に端–コネクターは両方とも横のオリエンテーションである。
